| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | XHHG521C |

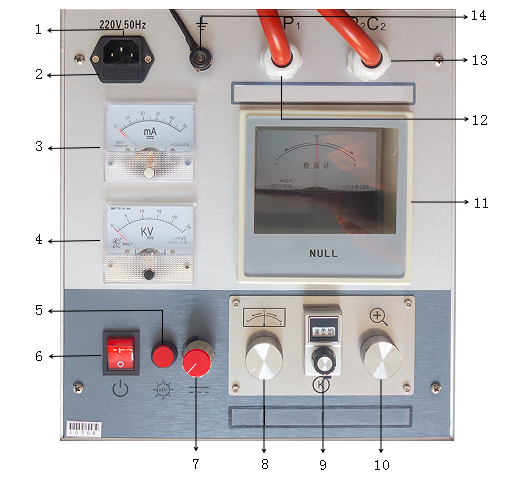

يستخدم محدد أعطال كابلات الجسر عالي الجهد مبدأ جسر موراي لتحديد نقاط الانهيار ونقاط العيوب ذات المقاومة العازلة المنخفضة بدقة في الأسلاك والكابلات بعد التركيب، وهو فعال أيضًا في تحديد نقاط العيوب في مرافق تصنيع الكابلات. تستخدم المعدات مصدر طاقة تبديل لتوليد مصدر تيار ثابت عالي الجهد، يتميز بجهد عدم تحميل يبلغ 15 كيلوفولت وتيار دائرة قصر يبلغ 50 مللي أمبير. يوفر مضخم عالي الحساسية وجلفانومتر مؤشر توازن دقيق، بينما يشكل مقاوم متناسب جسر التوازن. يتم وضع النظام بأكمله عند جهد عالٍ، مع كابل قياس مطاطي عالي الجهد مزدوج النواة مصمم خصيصًا يستخدم طريقة قياس المقاومة بأربعة أطراف للتخفيف من الأخطاء الناتجة عن مقاومة الرصاص. تضمن طبقة التدريع المضفرة للكابل التأريض الموثوق. لسلامة التشغيل، يقع زر التشغيل في لوحة التحكم عند جهد منخفض، ويتم التعامل مع الجسر باستخدام قضيب عازل. يتم وضع مصدر التيار الثابت عالي الجهد والجسر في علبة محمولة من سبائك الألومنيوم، مما يضمن الجهد العالي للجهاز، وخفة الوزن، والتشغيل المريح، والاستخدام الآمن. عند مقارنته بطريقة انعكاس الموجة، فإن طريقة توازن الجسر خالية من المناطق العمياء وهي مفيدة بشكل خاص لتحديد نقاط الانهيار في الكابلات القصيرة وبالقرب من نهايات الكابلات، مع فائدة إضافية تتمثل في سهولة التشغيل.
نظرًا للخصائص المذكورة أعلاه، فإن الجسور عالية الجهد مناسبة بشكل خاص للمستخدمين التاليين:| جهد عدم التحميل | ≤15 كيلوفولت |
| تيار الدائرة القصيرة | ≤100 مللي أمبير |
| دقة تحديد الموقع | ±(0.1%·L±1) متر |
| الوزن | 16 كجم |
| مزود الطاقة | بطارية تيار متردد 220 فولت وبطارية 9 فولت |
