| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | XHHG521C |

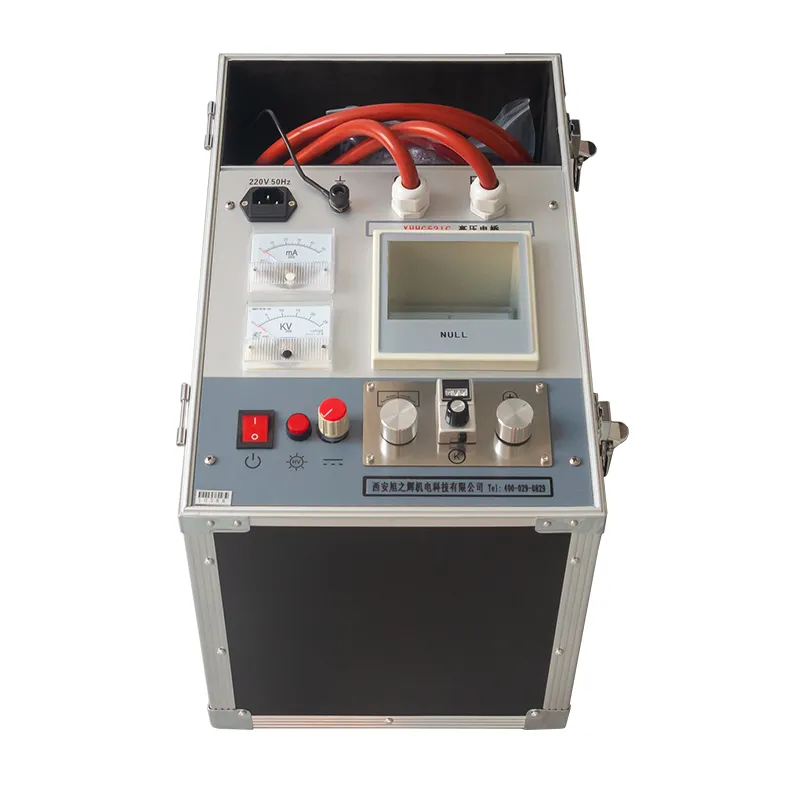

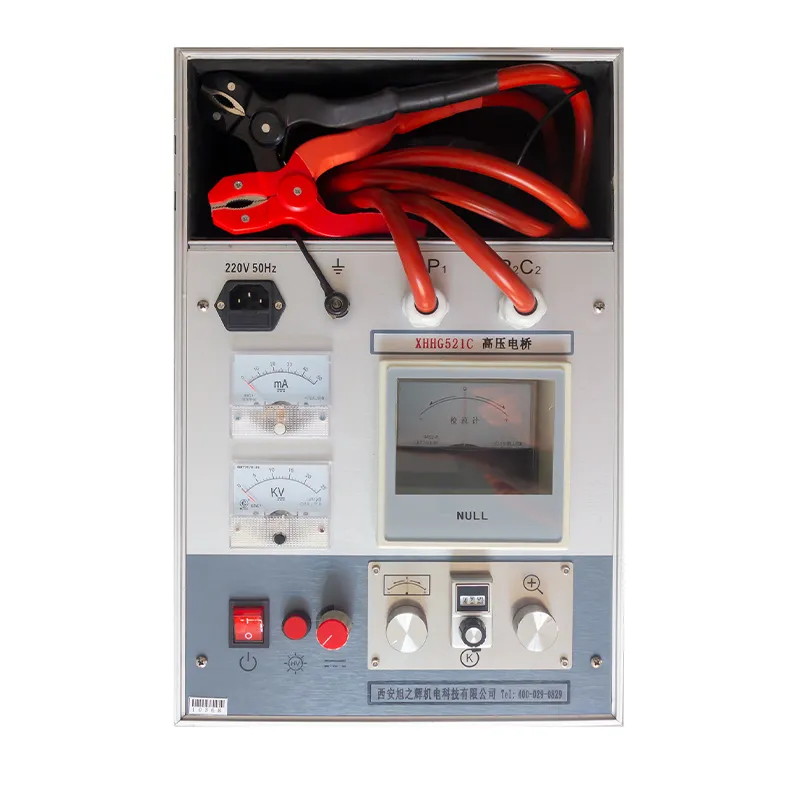

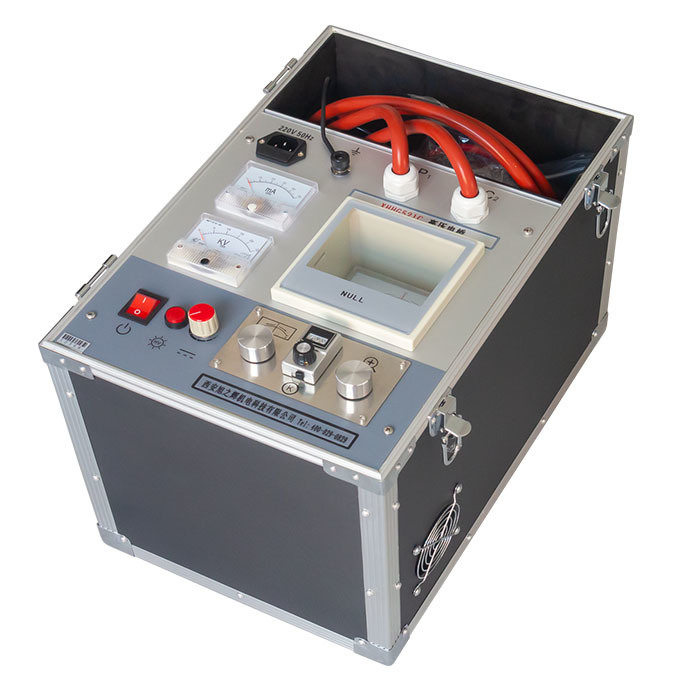

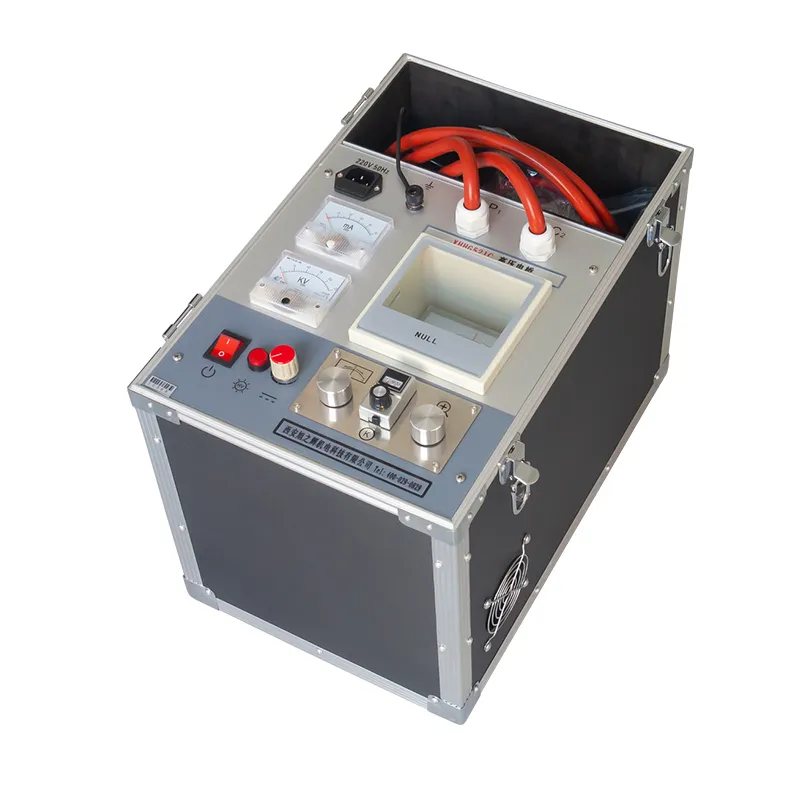

يعتمد محدد أعطال كابلات الجسر عالي الجهد على مبدأ جسر موراي، وهو مصمم خصيصًا لتحديد نقاط الانهيار في مختلف الأسلاك والكابلات المدفونة، بالإضافة إلى نقاط العيوب ذات مقاومة العزل المنخفضة، حتى تلك التي لم تنكسر. كما أنه قابل للتطبيق في مصانع الكابلات لتحديد عيوب الكابلات. يشتمل الجهاز على مصدر طاقة تبديل لإنشاء مصدر تيار ثابت عالي الجهد، بجهد عدم تحميل يبلغ 15 كيلوفولت وتيار قصر يبلغ 50 مللي أمبير. يتم استخدام مضخم عالي الحساسية وجلفانومتر لمؤشر التوازن، بينما يشكل مقاوم متناسب جسر التوازن. تعمل المجموعة بأكملها بجهد عالٍ، وكابل القياس هو كابل مطاطي مزدوج النواة عالي الجهد مصمم خصيصًا يستخدم طريقة قياس المقاومة رباعية الأطراف للقضاء على الأخطاء الناتجة عن مقاومة الرصاص. يتم تأريض الكابل بشكل موثوق من خلال طبقة التدريع المجدولة الخاصة به. من أجل السلامة، زر التشغيل الموجود على اللوحة بجهد منخفض، ويتم تشغيل الجسر باستخدام قضيب عازل. تم دمج مصدر التيار الثابت عالي الجهد والجسر في علبة محمولة من سبائك الألومنيوم، مما يجعل الجهاز خفيف الوزن وسهل التشغيل وآمنًا للاستخدام. مقارنة بطريقة انعكاس الموجة، فإن طريقة توازن الجسر ليس لديها منطقة عمياء وهي مناسبة بشكل خاص للكشف عن نقاط الانهيار في الكابلات القصيرة وبالقرب من نهايات الكابلات، مع سهولة التشغيل.
نظرًا للخصائص المذكورة أعلاه، فإن الجسور عالية الجهد مناسبة بشكل خاص للمستخدمين التاليين:| جهد عدم التحميل | ≤15 كيلوفولت |
| تيار قصر الدائرة | ≤100 مللي أمبير |
| دقة تحديد المواقع | ±(0.1%·L±1)M |
| الوزن | 16 كجم |
| مزود الطاقة | بطارية تيار متردد 220 فولت وبطارية 9 فولت |
