س: ما هو المبدأ الذي يستخدمه محدد أعطال كابلات الجسر عالي الجهد؟

ج: يستخدم محدد أعطال كابلات الجسر عالي الجهد مبدأ جسر موراي لتحديد نقاط الانهيار ونقاط العيوب ذات المقاومة العازلة المنخفضة بدقة في الأسلاك والكابلات بعد التركيب، وهو فعال أيضًا في تحديد نقاط العيوب في مرافق تصنيع الكابلات.

س: في أي تطبيقات يكون فعالاً بشكل خاص؟

ج: تم تصميمه خصيصًا لتحديد نقاط الانهيار في مختلف الأسلاك والكابلات المركبة، بالإضافة إلى نقاط العيوب ذات المقاومة العازلة المنخفضة، حتى تلك التي لم تتعرض للانهيار. كما أنه قابل للتطبيق في مصانع الكابلات لتحديد عيوب الكابلات.

س: هل يمكنك توضيح مكونات المعدات؟

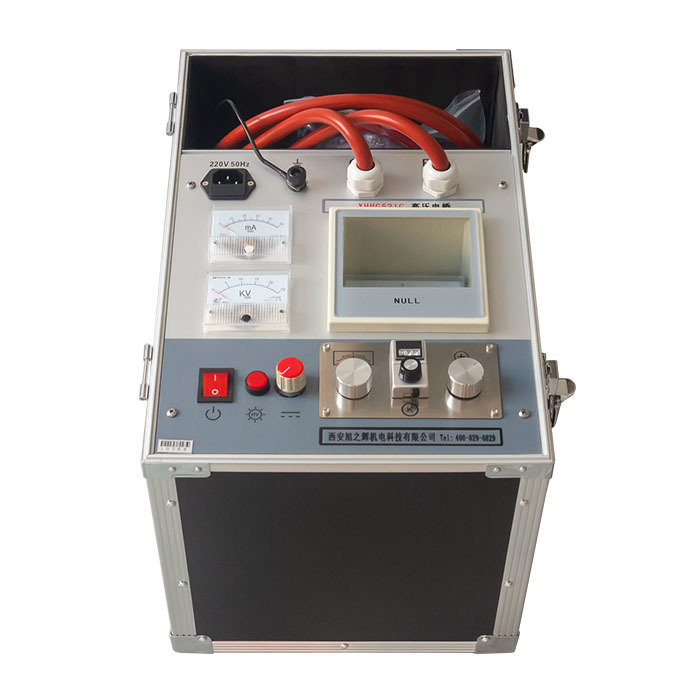

ج: تستخدم المعدات مصدر طاقة تبديل لتوليد مصدر تيار ثابت عالي الجهد، يتميز بجهد عدم تحميل 15 كيلوفولت وتيار قصر 50 مللي أمبير. يوفر مكبر صوت عالي الحساسية وجلفانومتر مؤشر توازن دقيق، بينما يشكل مقياس الجهد النسبي جسر التوازن. يتم وضع النظام بأكمله على جهد عالٍ، مع كابل قياس مطاطي عالي الجهد مزدوج النواة مصمم خصيصًا يستخدم طريقة قياس المقاومة رباعية الأطراف للتخفيف من الأخطاء الناتجة عن مقاومة الرصاص. تضمن طبقة التدريع المجدولة للكابل التأريض الموثوق. لضمان السلامة التشغيلية، يقع زر التشغيل في لوحة التحكم عند جهد منخفض، ويتم التعامل مع الجسر باستخدام قضيب عازل. يتم وضع مصدر التيار الثابت عالي الجهد والجسر في علبة محمولة من سبائك الألومنيوم.

س: ما هي المزايا الرئيسية لطريقة توازن الجسر مقارنة بالطرق الأخرى؟

ج: عند مقارنتها بطريقة انعكاس الموجة، فإن طريقة توازن الجسر خالية من المناطق العمياء وتتميز بميزة خاصة في تحديد نقاط الانهيار في الكابلات القصيرة وبالقرب من نهايات الكابلات، مع فائدة إضافية تتمثل في سهولة التشغيل.

الميزات



الجهد الناتج قابل للتعديل؛
تردد الصدمة قابل للتعديل؛
مع حماية من التيار الزائد؛
لا توجد منطقة عمياء في نطاق الاختبار؛
تعديل تردد الإشارة؛
حماية الصفر.
تعتبر الجسور عالية الجهد مناسبة بشكل خاص لـ
1. نقطة الانهيار عالية المقاومة للكابل بعد التركيب، خاصة نقطة الانهيار عالية المقاومة الخطية التي يصعب حرقها إلى مقاومة منخفضة، مثل الانهيار عالي المقاومة الخطي للمفصل الأوسط للكابل.
2. نقطة الانهيار من نوع الوميض. بعد الانهيار، يمكن لمصدر التيار الثابت الحفاظ على القوس، ويمر تيار ثابت عبر الجسر، ولدى الجسر حساسية كافية.
3. نقاط العيوب التي لم تتعرض للانهيار بعد ولكن لديها مقاومة منخفضة، مثل نقاط عيوب العزل ذات القيمة المنخفضة لمقاومة الكابل ولكنها لا تنهار تحت جهد التشغيل يتم العثور عليها باستخدام جهاز قياس المقاومة.
نظرًا للخصائص المذكورة أعلاه، فإن الجسور عالية الجهد مناسبة بشكل خاص للمستخدمين التاليين:
الفرق المشاركة في تحديد المواقع الاحترافي: مثل فصول إصلاح واختبار الكابلات لمكاتب إمداد الطاقة الكبيرة والمتوسطة والمؤسسات الكهربائية الكبيرة. يمكن العثور على معظم نقاط انهيار الكابلات بسرعة باستخدام جسر عالي الجهد للعثور على موقع الانهيار التقريبي. يمكن استخدامه بالاقتران مع طريقة انعكاس الموجة وجهاز تحديد النقطة الثابتة للاستفادة من نقاط القوة لبعضهم البعض وجعل تحديد المواقع أسرع وأكثر موثوقية.
1. المستخدمون الصغار: مثل مكاتب إمداد الطاقة الصغيرة والمؤسسات الكهربائية المتوسطة. لا يوجد عدد كبير من الكابلات، الاتجاه العام واضح، الجهاز غير موجود، السعر مرتفع، وجودة وتجربة المستخدم مطلوبة لتكون عالية، لذلك ليس الخيار الأفضل. إنها طريقة أفضل لاختيار هذا الجهاز، والذي يسهل تشغيله ويمكن أن يلبي الاحتياجات اليومية.
2. مصنع إنتاج الكابلات: في المصنع، يمكن استخدامه لتحديد نقطة الانهيار لمختلف الكابلات، ويمكن اختيار جهاز قياس السعة الرقمي للعثور على نقطة الانفصال. الجهاز خفيف الوزن وسهل الحمل إلى الميدان لتقديم خدمات تحديد المواقع لمستخدمي الكابلات.







معلمات المنتج

جهد عدم التحميل	≤ 15 كيلوفولت
تيار قصر الدائرة	≤100 مللي أمبير
دقة تحديد الموقع	±(0.1%·L±1)M
الوزن	16 كجم
مزود الطاقة	تيار متردد 220 فولت وبطارية 9 فولت
