Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD530M
Price: 2,500.00 USD
Availability: InStock

المنزل > المنتجات >

تحديد عيب الكابل

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH Test
إصدار الشهادات:	CE/ISO
رقم الموديل:	XHHD530M

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH Test

إصدار الشهادات:

CE/ISO

رقم الموديل:

XHHD530M

إبراز:

High Light

إبراز:

low voltage cable tester

cable fault locator tool

factory cable tester with warranty

Trading Information

الحد الأدنى لكمية:

1Unit

تفاصيل التغليف:

صندوق خشبي

وقت التسليم:

5-8 أيام العمل

شروط الدفع:

ر/ر

القدرة على العرض:

2000 وحدة/سنة

وصف المنتج

XHHD530M

الوصف

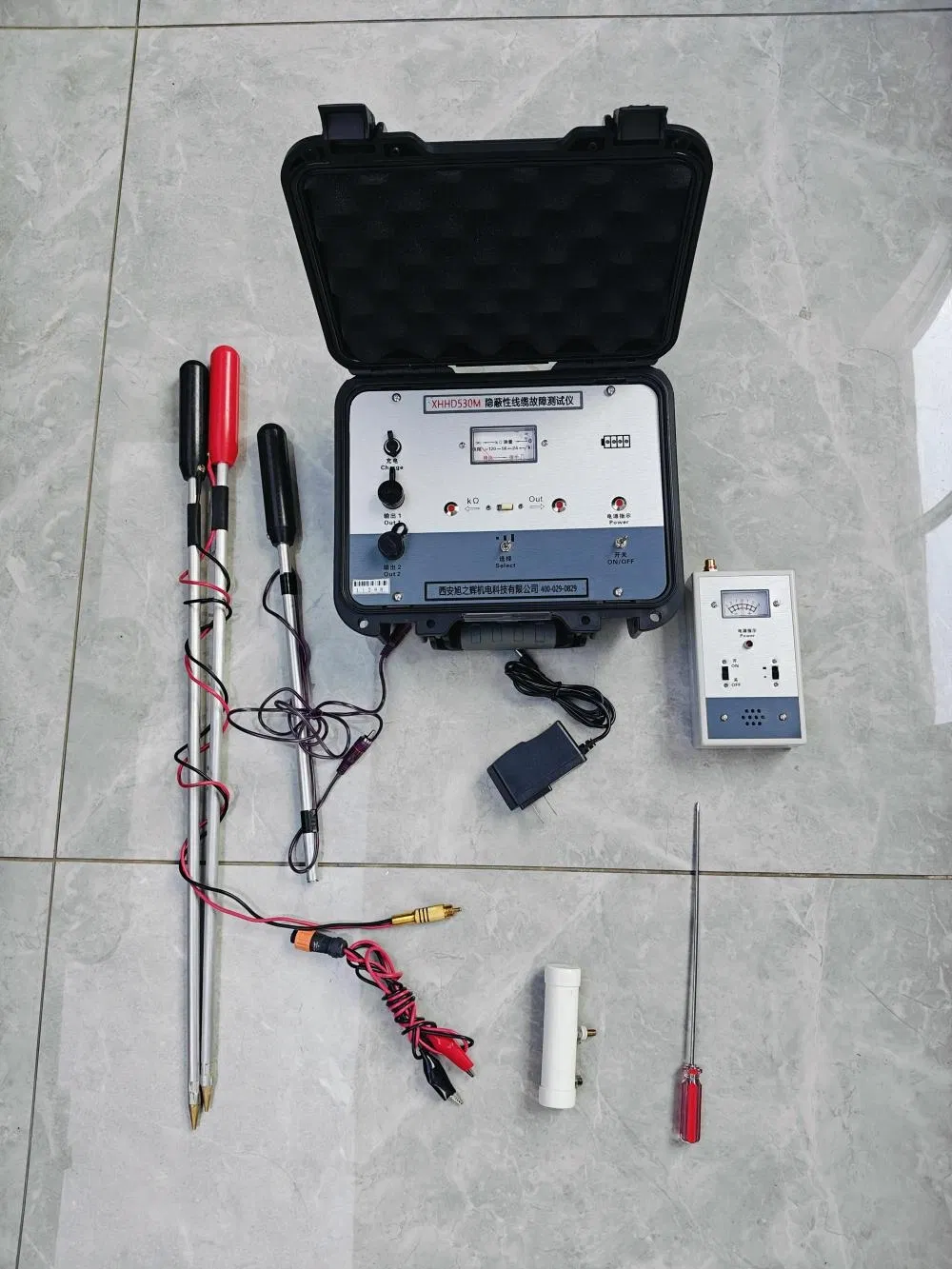

كاشف أعطال الخطوط المخفية المدفونة هو جهاز خاص لأقسام الطاقة والبث والبريد والاتصالات، وكذلك الصناعة والتعدين والمناطق الريفية للعثور على الكابلات تحت الأرض، بما في ذلك خطوط الكابلات المدرعة المدفونة مباشرة وأعطال الخطوط المدفونة. يمكنه اكتشاف اتجاه الخط المدفون، والموقع الأكثر دقة تحت الأرض، وعمق الدفن الأساسي، وأعطال التسرب الأرضي المختلفة، وأعطال القلب المكسور، بما في ذلك الخطوط تحت حقول الأرز، والطرق الأسمنتية، والطوب والحجر، والطرق الأسفلتية، والخطوط في جدران المباني. يمكن اكتشاف الأسلاك والكابلات المقاومة للماء المستخدمة على الأرض باستخدام هذا الجهاز من خلال طرق مناسبة.0

جهاز الإرسال

تم تجهيز لوحة جهاز الإرسال بمفاتيح "مفتاح الطاقة"، "مؤشر الطاقة"؛ "اختيار الإخراج"، "عالي، متوسط، منخفض"؛ "مؤشر الإخراج" و "قياس K"، ويشير ضوء المؤشر إلى موضع التبديل؛ "الإخراج ومقياس KΩ" يشاركان طرف إخراج واحد، ويتم تبديله بواسطة مفاتيح "الإخراج والمؤشر" و "قياس KΩ". تم تعيين طرف إخراج "الإخراج 2"؛ يشير مقياس المتر إلى الإخراج ومقاومة KΩ. يمكنه فحص الخط قيد التشغيل، أو متوقف، أو مختلط، وقياس حجم مقاومة التسرب الأرضي.
شكل إشارة الإخراج	فترة النبضة 1.34±0.15 مللي ثانية. عرض 0.2 ±0.1 مللي ثانية فترة متقطعة 1.8±1 ثانية.
جهد الإخراج	فترة النبضة نطاق Upp العالي أكبر من 1000 فولت، النطاق المتوسط أكبر من 60 فولت، النطاق المنخفض أكبر من 30 فولت.
قياس KΩ	يمكنه فحص الخط الجانبي قيد التشغيل، أو متوقف، أو مختلط، وحجم مجموعة التسرب، وتحديد طبيعة العطل.
طرف الإخراج "الإخراج 2"	يمكنه إخراج تيار ذروة النبضة القصيرة 1-5 أمبير.
طاقة الإخراج	طاقة النبضة أكبر من 2.5 واط (عندما تكون مقاومة حمل الطرف العالي 80 كيلو أوم).
مزود الطاقة	8.4 فولت.

جهاز الاستقبال

مفتاح طاقة مجهز، مؤشر طاقة، "ترس عالي"، "ترس منخفض" مفتاح؛ عندما تكون هناك إشارة على المقياس، فإنها تشير إلى الاتجاه الإيجابي أو الاتجاه السلبي؛ يوجد طرف إدخال على الجانب العلوي، والذي يمكن إدخاله في المسبار أو قابس التوصيل على التوالي.
شكل الإشارة المستقبلة	فترة النبضة 1.360.15 مللي ثانية
شكل الإشارة المستقبلة	عرض 0.20.1 مللي ثانية، فترة متقطعة 1.81 ثانية.
مزود الطاقة	6 فولت (4 بطاريات رقم 5)
نطاق اكتشاف الأعطال ودقة الكشف	عندما يكون طول الكشف 3 كم، وعمق الدفن 2 متر قصر دائرة إلى الأرض، ومقاومة التسرب لخطأ التسرب أقل من 500 كيلو أوم، يكون خطأ تحديد الموضع بالقياس بالحقن أقل من 0.2 متر.
	عند اكتشاف خطأ قلب مكسور بطول 1 كم وعمق دفن 2 متر وعزل جيد للأرض، يكون خطأ تحديد الموضع أقل من 0.4 متر.
	يمكن أن يتجاوز طول الكشف الفعلي 1-5 كم وعمق الدفن 2-3 متر.
أداء مقاومة التداخل	الإشارة المستقبلة واضحة ويمكنها اكتشاف أعطال الأسلاك تحت الأرض تحت خطوط 220 كيلو فولت.
ظروف عمل الجهاز	يمكن لهذا الجهاز العمل بشكل مستمر في بيئة ذات درجة حرارة محيطة -15 وضغط جوي 86-108 كيلو باسكال.
