Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD530M
Price: 2,500.00 USD
Availability: InStock

المنزل > المنتجات >

تحديد عيب الكابل

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH Test
إصدار الشهادات:	CE/ISO
رقم الموديل:	XHHD530M

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH Test

إصدار الشهادات:

CE/ISO

رقم الموديل:

XHHD530M

إبراز:

High Light

إبراز:

underground cable fault locator

cable tester fault locator

cable fault locator with warranty

Trading Information

الحد الأدنى لكمية:

1Unit

تفاصيل التغليف:

صندوق خشبي

وقت التسليم:

5-8 أيام العمل

شروط الدفع:

ر/ر

القدرة على العرض:

2000 وحدة/سنة

وصف المنتج

XHHD530M

الوصف

جهاز الكشف عن الخط الخفي هو أداة خاصة للقوى والإذاعة والبريد والاتصالات، وكذلك الصناعة والتعدين،المناطق الريفية لإيجاد كابلات تحت الأرض، بما في ذلك خطوط الكابلات المدرعة المباشرة المدفونة وخطوط الخطوط المدفونة يمكن أن يكتشف اتجاه خط مدفون،و العديد من أخطاء تسرب الأرض، الأخطاء الجوهرية المكسورة، بما في ذلك الخطوط تحت حقول الأرز، طرق الاسمنت، الطوب والحجارة، الطرق الأسفلتية، والخطوط في جدران المباني.يمكن اكتشاف الأسلاك والكابلات المقاومة للماء المستخدمة على الأرض باستخدام هذا الجهاز من خلال الأساليب المناسبة.0

جهاز إرسال

لوحة جهاز الإرسال مجهزة بمفتاح "مفتاح الطاقة"، "إشارة الطاقة"، "اختيار الإخراج"، "ارتفاع، متوسط، منخفض"، "إشارة الإخراج" و"قياس K"ويظهر ضوء المؤشر موقع التبديل؛ "قياس output·KΩ" يشارك محطة إخراج ، يتم تشغيلها بواسطة مفاتيح "إشارة output·indication" و "قياس KΩ" ؛ حدد محطة إخراج "output 2" ؛الرأس متر مربع يشير إلى مخرج ومقاومة KΩيمكنه التحقق من أن الخط يعمل أو لا ويتم خلطه ويقيس حجم مقاومة تسرب الأرض
شكل إشارة الخروج	فترة النبض 1.34 ± 0.15mS. العرض 0.2 ± 0.1mS فترة متقطعة 1.8 ± 1S.
الجهد الخارجي	فترة النبضات Up المدى العالي أكبر من 1000 فولت، المدى المتوسط أكبر من 60 فولت، المدى المنخفض أكبر من 30 فولت.
قياس KΩ	يمكن أن تتحقق من خط الجانب على، قبالة، مختلطة وتسرب حجم المجموعة، وتحديد طبيعة الخطأ.
محطة الإخراج "output 2"	يمكنها أن تخرج ذروة نبضات تشغيل 1-5A.
الطاقة الخارجة	قوة نبض أكبر من 2.5 واط (عندما تكون مقاومة الحمل العالية 80 كيلو أوت).
إمدادات الطاقة	8.4 فولت

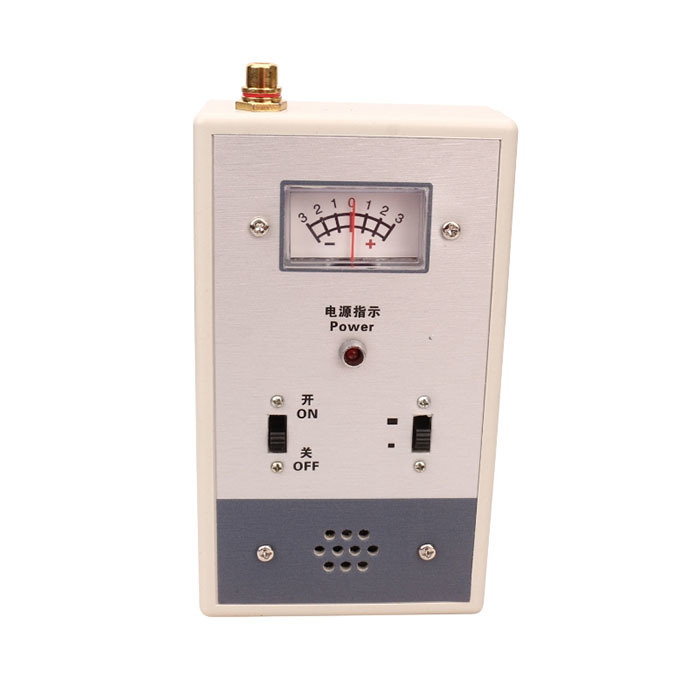

المستقبل

ضبط مفتاح الطاقة، مؤشر الطاقة، "التروس العالية"، "التروس المنخفضة" مفتاح؛ عندما يكون هناك إشارة على العداد، فإنه يشير إلى الاتجاه الإيجابي أو الاتجاه السلبي؛ هناك محطة إدخال في الجانب العلوي،والتي يمكن إدخالها في المسبار أو في سدادة الشاشة على التوالي.
نموذج الإشارة المستلمة	فترة النبض 1.360.15 ملم ثانية
نموذج الإشارة المستلمة	العرض 020.1mS، فترة متقطعة 1.81S.
إمدادات الطاقة	6 فولت (4 بطاريات رقم 5)
نطاق خطأ الكشف ودقة الكشف	عندما يكون طول الكشف 3km ، وعمق الدفن 2m شارط قصير إلى الأرض ، ومقاومة التسرب من خطأ التسرب أقل من 500kΩ ،خطأ تحديد موقع قياس الإدراج أقل من 0.2م
	عند اكتشاف خطأ قلب مكسور بطول 1 كم وعمق دفن 2 متر وعزل جيد للأرض، فإن خطأ تحديد الموقع التفتيش أقل من 0.4m.
	طول الكشف الفعلي يمكن أن يتجاوز 1-5km وعمق الدفن هو 2-3m.
أداء مكافحة التداخل	الإشارة المستلمة واضحة ويمكن أن تكتشف أخطاء الأسلاك تحت الأرض تحت خطوط 220 كيلو فولت.
ظروف عمل الآلة	هذا الجهاز يمكن أن يعمل بشكل مستمر في بيئة مع درجة حرارة المحيط من -15 وضغط جوي من 86-108Kpa.
