تحديد عيب الكابل
>

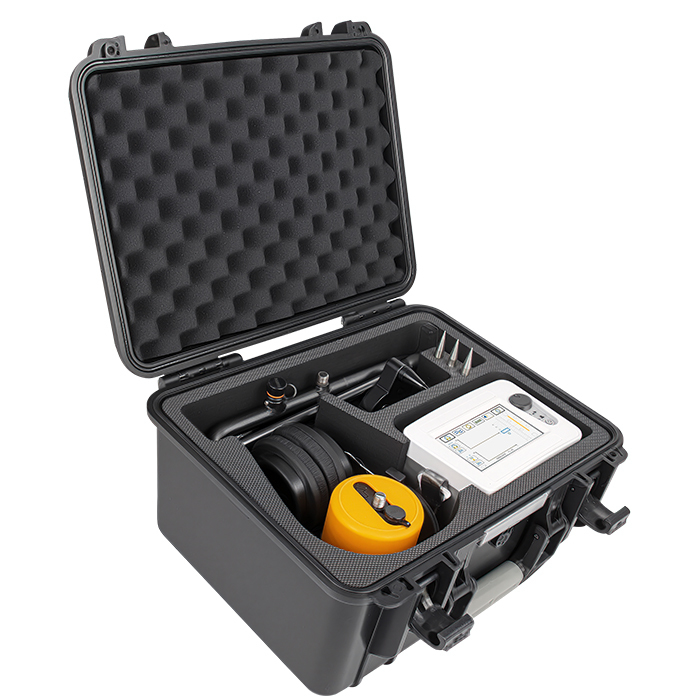

Xhdd503e جهاز تحديد موقع أعطال الكابلات الرقمية لتحديد موقع أعطال الكابلات الأرضية بدقة

Xhdd503e جهاز تحديد موقع أعطال الكابلات الرقمية لتحديد موقع أعطال الكابلات الأرضية بدقة

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: XZH Test
إصدار الشهادات: CE/ISO
رقم الموديل: اكس اتش دي دي 503 اي
معلومات مفصلة
مكان المنشأ:
الصين
اسم العلامة التجارية:
XZH Test
إصدار الشهادات:
CE/ISO
رقم الموديل:
اكس اتش دي دي 503 اي
إبراز:

High Light

إبراز:

جهاز تحديد موقع أعطال الكابلات الرقمية

,

مكشف خطأ الكابلات تحت الأرض

,

كاشف أعطال الكابلات الدقيق

Trading Information
الحد الأدنى لكمية:
1Unit
تفاصيل التغليف:
صندوق خشبي
وقت التسليم:
5-8 أيام العمل
شروط الدفع:
ر/ر
القدرة على العرض:
2000 وحدة/سنة
وصف المنتج
XHDD503E
رقم الموديل
XHDD503E
وضع الاختبار
اختبار محفوظ
استخدام
جهاز اختبار الكابلات المحوري، جهاز اختبار الكابلات الرقمي
طاقة
كهرباء
شهادة
CE، ISO
مخصص
مخصص
لون
برتقالي
حزمة النقل
صندوق خشبي مع رغوة بالداخل
مواصفات
479 مم × 387 مم × 210 مم
علامة تجارية
XZH TEST
أصل
الصين شيان
رمز النظام المنسق
9030899090
القدرة الإنتاجية
1000 قطعة/سنة

وصف المنتج


Xhdd503e Digital Underground Cable Fault Pinpointer for High Low Voltage Cable Fault Location
وصف

يستخدم محدد موقع عطل الكابل مبادئ التقاط الاهتزازات والحث الكهرومغناطيسي لتحديد الموقع المحدد لنقطة عطل الكابل. يتم استخدام مولد نبضات عالي الجهد للتسبب في وميض تفريغ عند نقطة العطل. يتم التقاط الظواهر الفيزيائية مثل موجات الاهتزاز، والموجات الصوتية، والموجات الكهرومغناطيسية الناتجة عن وميض التفريغ عند نقطة العطل بواسطة مسبار خاص لجهاز التوجيه، ويتم تضخيمها ومعالجتها وعرضها وإخراجها بواسطة جهاز تحديد موقع عطل الكابل. يتم تحديد الموقع الدقيق لنقطة العطل من خلال سمع ورؤية المختبر. أي، يتم إكمال مهمة تحديد موقع نقطة عطل الكابل بدقة "مباشرة فوق الكابل وفي نطاق القياس التقريبي".

هذا الجهاز الثابت مناسب لأعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والانقطاعات في كابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إضاءة الشوارع، والأسلاك المدفونة المصنوعة من مواد مختلفة ذات مقاطع عرضية ووسائط مختلفة، بالإضافة إلى تسرب المقاومة العالية و وميض عطل المقاومة العالية.ميزات المنتج

1. شاشة LCD تعمل باللمس عالية السطوع مقاس 5 بوصات تضمن الرؤية تحت أشعة الشمس.
2. لديها 4 أوضاع اختبار: قياسي، محسّن، تقليل الضوضاء، ومخصص.

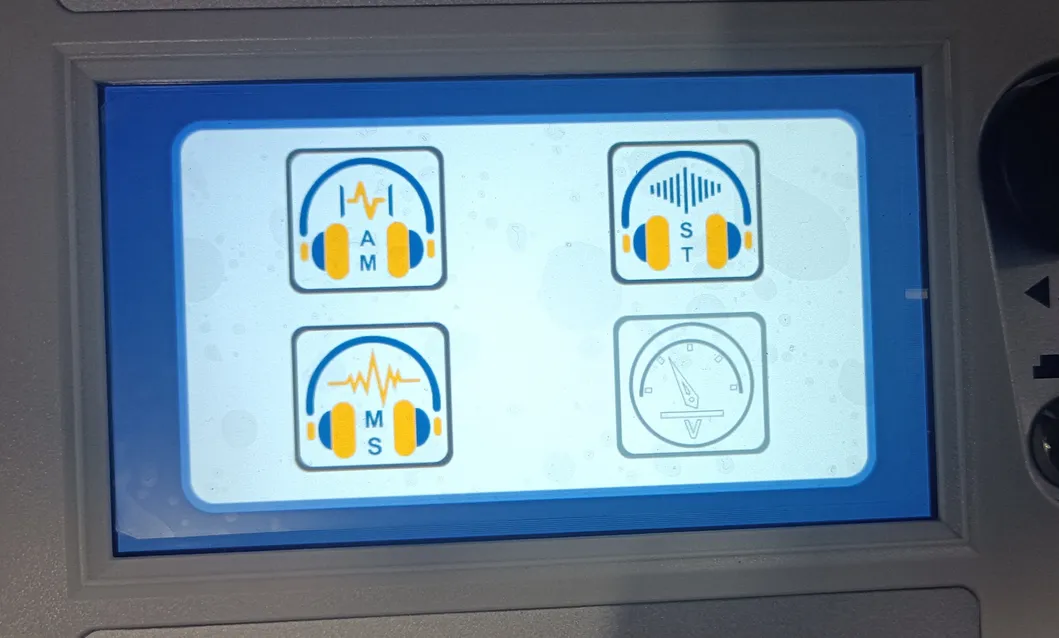

3. لديها أربع وظائف تحديد المواقع: التزامن الصوتي المغناطيسي، الصوت النقي، المغناطيسي النقي، وجهد الخطوة.
4. لديها تقنية تقليل ضوضاء الخلفية ويمكن الاختيار من بين مجموعة متنوعة من طرق الترشيح.
5. مجهزة بوظائف BNR وكتم الصوت.
4. لديها مؤشر انحراف المسار.
5. مجهزة بمستشعرات إشارة عزل فيزيائي متعددة الطبقات، درجة مقاومة للماء IP65.
6. بطارية ليثيوم مدمجة ذات سعة كبيرة، وقت استعداد طويل، مجهزة بشاحن سريع.
7. صغيرة وخفيفة الوزن، سهلة التشغيل، وواجهة مستخدم بسيطة.
المواصفات الفنية



معلمات المرشح
lجميع الترددات: 100 هرتز ~ 1600 هرتز. lتمرير منخفض: 100 هرتز ~ 300 هرتز.
lQualcomm: 160 هرتز ~ 1600 هرتز.
lتمرير نطاق: 200 هرتز ~ 600 هرتز.
كسب القناة:
8 مستويات قابلة للتعديل. كسب الخرج:
8 مستويات قابلة للتعديل. كسب الخرج:
8 مستويات قابلة للتعديل. كسب الخرج:
16 مستوى (0 ~ 112 ديسيبل) مقاومة الخرج:
350 أوم دقة تحديد الموقع الصوتي المغناطيسي:
 أقل من 0.2 متر. دقة تحديد موقع جهد الخطوة:
أقل من 0.5 متر. لديها وظائف تقليل ضوضاء الخلفية BNR وتقليل ضوضاء كتم الصوت.
أقل من 0.5 متر. لديها وظائف تقليل ضوضاء الخلفية BNR وتقليل ضوضاء كتم الصوت.
طريقة التحكم في العرض:
تحكم بشاشة لمس عالية السطوع مقاس 5 بوصات. مصدر الطاقة:
4 * 18650 بطاريات ليثيوم قياسية. وقت الاستعداد:
أكثر من 8 ساعات. الحجم:
428 لتر × 350 عرض × 230 ارتفاع الوزن:
 6 كجم. درجة حرارة البيئة:

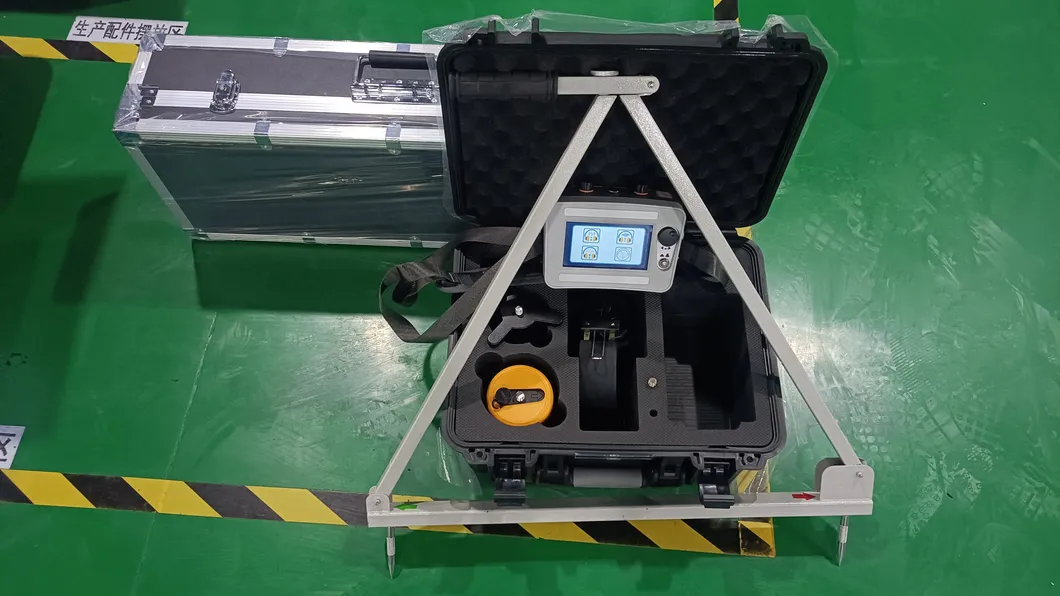

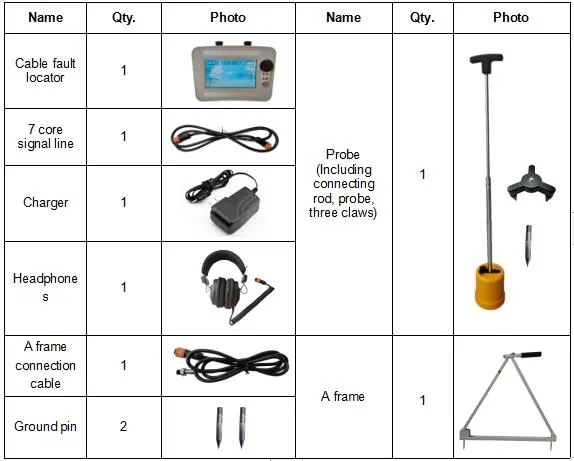

-25 ~ 65 درجة مئوية؛ الرطوبة النسبية: ≤90%. عرض كامل لمجموعة XHDD503E






Xhdd503e Digital Underground Cable Fault Pinpointer for High Low Voltage Cable Fault Location



Xhdd503e Digital Underground Cable Fault Pinpointer for High Low Voltage Cable Fault Location
