| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | XHDD503B |
مقدمة

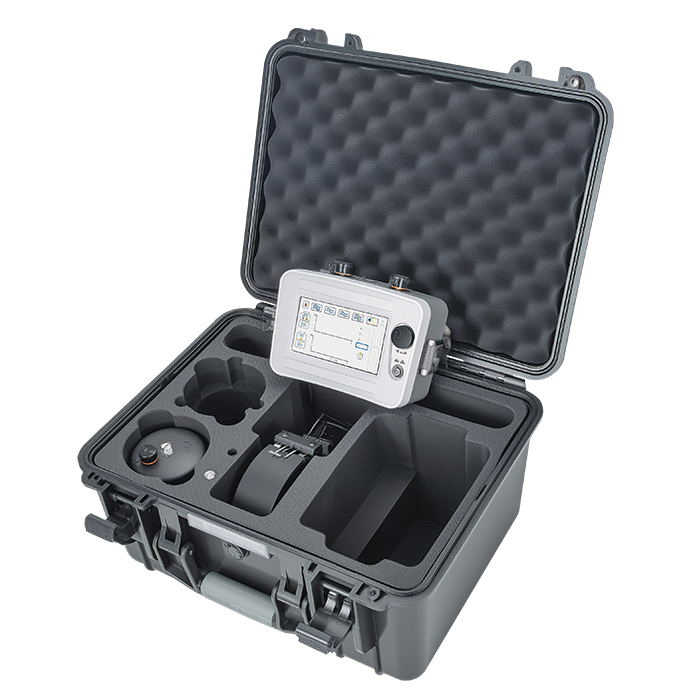

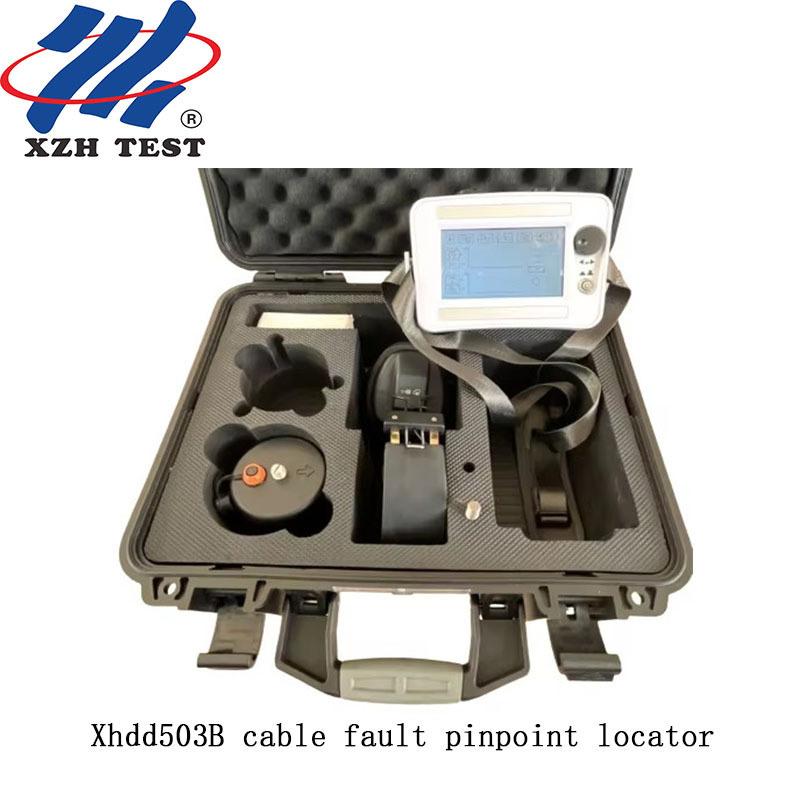

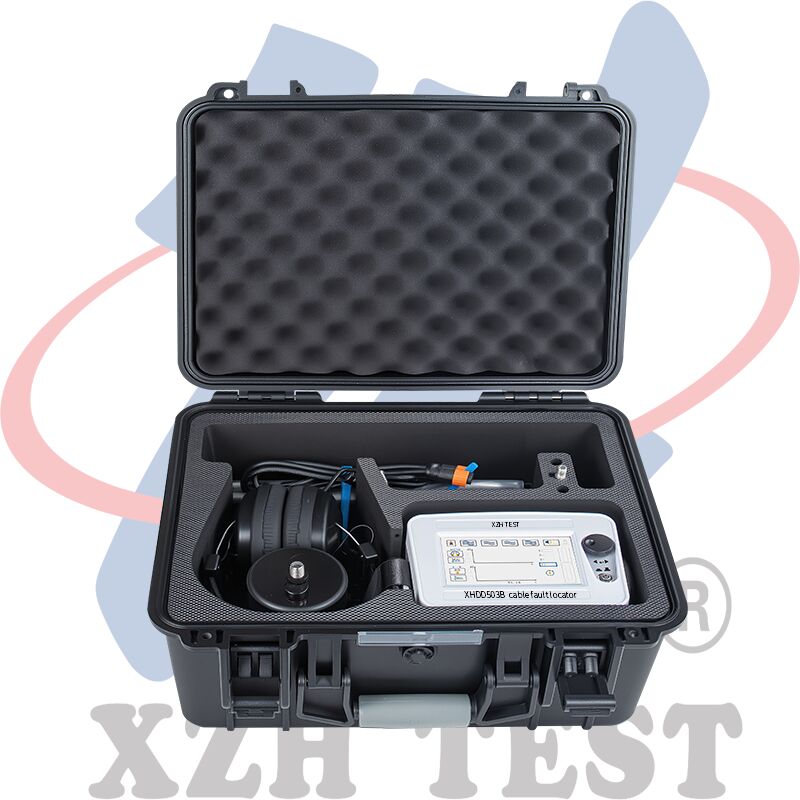

مصمم لتحديد موقع أخطاء كابل الطاقة بدقة ، يستخدم مكشف أخطاء الكابل XHDD503B طريقة التزامن الصوتي والمغناطيسي.الجهاز يولد flashovers الإلكترونية مع مولد تصريف تأثيريتم اكتشافها وتضخيمها بواسطة مسبار متخصص. يتم تحديد الموقع الدقيق للخطأ من خلال الحكم السمعي والبصري.هذا الجهاز يكمل تحديد الموقع الدقيق لخطأ الكابلات ضمن نطاق القياس الخام ويجمع الفرق الزمني بين الإشارات الصوتية والماغنيةيدمج تكنولوجيا تحديد الموقع مع اختبار المساعدة في المسار، وتوفير أوضاع اختبار متعددة ومجموعة متنوعة من الإشارات المعلوماتية لتحديد أخطاء الكابلات بكفاءة ودقة.
الخصائص
1تبني تقنية تحديد المواقع المزامنة الصوتية المغناطيسية لحساب الفرق الزمني الصوتي المغناطيسي تلقائيًا وتقليل الاعتماد الخالص على مراقبة الصوت.
2يمكن ضبط قيمة مكاسب وقيمة إطلاق الإشارة الصوتية والإشارة المغناطيسية يدويًا للتكيف مع مختلف البيئات.
3جهاز شاشة LCD ذو سطوع عالٍ يضمن الرؤية تحت أشعة الشمس.
4.بناء في طاقة بطارية ليتيم أيون كبيرة السعة، مجهزة بشاحن سريع.
5صغير، محمول وخفيف الوزن.
المؤشرات التقنية
|
الصوتإيك- وظيفة نقطة ثابتة مغناطيسية متزامنة
|
||
|
الصوتإيك- وظيفة نقطة ثابتة مغناطيسية متزامنة
|
قناة الصوت |
أ) عرض النطاق الترددي كلّ مرّ: 100 هرتز~1500 هرتز. الممر المنخفض: 100 هرتز ~ 400 هرتز. الكوالكوم: 150 هرتز ~ 1500 هرتز. مرور النطاق: 200 هرتز ~ 600 هرتز. ب) أقصى إشارة المكاسب: >=100dB. (ج) دقة نقطة ثابتة: 0.1m.
|
|
قناة المجال المغناطيسي |
الحد الأقصى لزيادة الإشارة: >=100db
|
|
|
وضع تحديد موقع وقت العبور الصوتي المغناطيسي: عرض شكل الموجة، وعرض وقت العبور الصوتي والمغناطيسي. |
||
|
زيادة الإشارة: قابلة للتعديل من 1 إلى 8 مستويات. |
||
|
قناة المجال المغناطيسي: قابلة للتعديل من 1 إلى 8 مستويات |
||
|
يشير الرسم البياني إلى قوة الإشارة الصوتية، ويمكن ضبط عتبة إطلاق الصوت (من 0 إلى 99 مستوى). |
||
|
يتم إشارة قوة الإشارة الكهرومغناطيسية بواسطة الرسم البياني الشريطي، وعتبة محرك المجال المغناطيسي (من 0 إلى 99 مستوى) قابلة للتعديل، ولديها وظيفة استدعاء محرك المجال المغناطيسي. |
||
|
إشارة الرسم البياني للقوة الشريطية للإشارة الكهرومغناطيسية، عتبة إطلاق المجال المغناطيسي القابلة للتعديل، مع وظيفة إطلاق المجال المغناطيسي.
|
||
|
الصوت- لاوضع تحديد الموقع المغناطيسي للفارق الزمني: عرض شكل الموجة، الحد الأقصى للصوت- لاالفرق الزمني المغناطيسي هو 80ms، والتي يمكن حسابها تلقائيًا وتحليلها يدويًا.- لاالفرق الزمني المغناطيسي
|
||
|
مصدر الطاقة:
|
أ) البطارية: بطارية ليثيوم أيون مدمجة، الجهد 8.4V، سعة 2.4Ah b) وقت الاستخدام: وقت الاستخدام المستمر > 8 ساعات (ج) الشاحن: مدخل AC220V ± 10٪، 50 هرتز؛ الخروج الاسمي 8.4 فولت، 1A d) وقت الشحن: <3 ساعات.
|
|
|
درجة حرارة بيئة العمل: -20°C-65 درجة مئوية، الرطوبة ≤90٪ RH، الارتفاع <4500m. |
||
قائمة التعبئة
1تعديل: اضغط على زر التعديل لدخول واجهة التعديل، وتدوير زر التعديل لتحديد معايير التعديل؛
2مصدر الطاقة: قم بتشغيل وإيقاف تشغيل نظام الطاقة. عند تشغيل النظام ، تحتاج إلى الضغط على زر التشغيل والمحافظة عليه لمدة 3 إلى 4 ثوان حتى تسمع صوت "بيب" طويل ،ثم يمكنك رفع الزرعند إيقاف تشغيله، تحتاج إلى الضغط على زر التشغيل لمدة 3 إلى 4 ثوان
3الشاشة: شاشة لمسة 5 بوصات
