| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE、ISO |
| رقم الموديل: | XHGG502A1 |

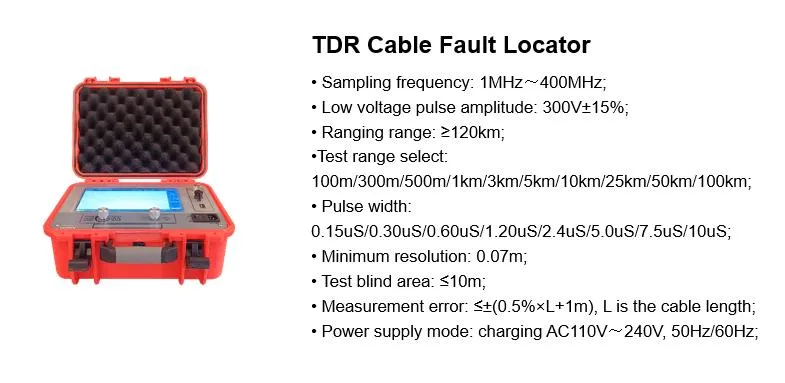

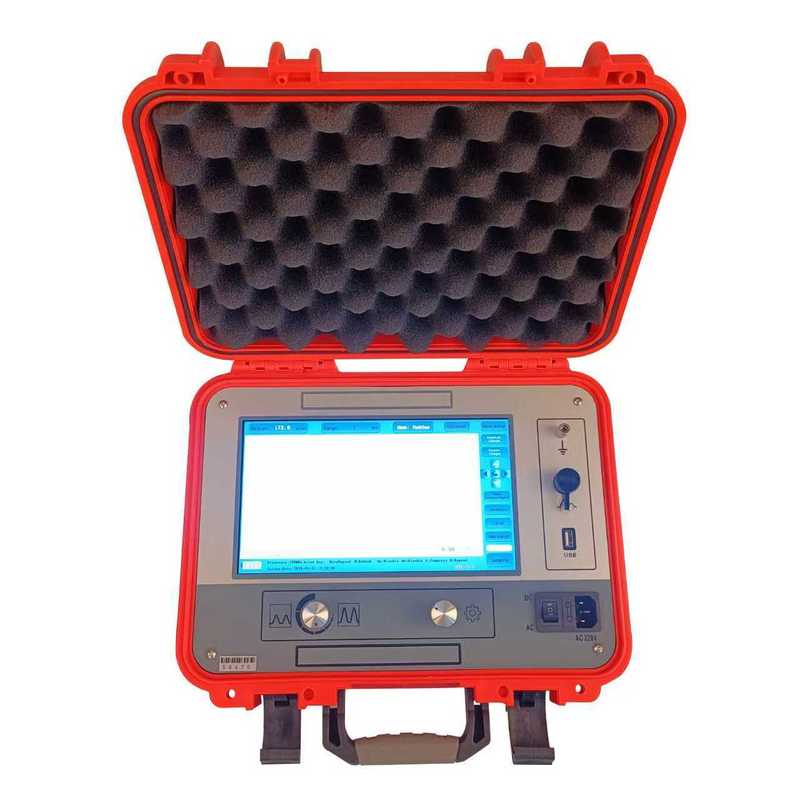

عطل الكابلمحدد الموقع المسبق XHGG502A1
الوصف
يعتمد جهاز اختبار أعطال الكابلات جهاز كمبيوتر متكامل يعمل باللمس مقاس 10.1 بوصة من الدرجة الصناعية، وواجهة برنامج تشغيل بسيطة، ودوائر وأجهزة متكاملة من الدرجة الصناعية، وبطارية ليثيوم أيون مدمجة ذات سعة كبيرة، وهي مستقرة وموثوقة وسهلة الاستخدام.
جهاز اختبار أعطال الكابلات هذا هو أداة خاصة لقياس وتحليل حالة ومسافة العطل في كابلات الطاقة. يستخدم جهاز اختبار أعطال الكابلات هذا مزيجًا من التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الكمبيوتر لتحقيق تصفية الإشارات، والاقتناء، ومعالجة البيانات، والعرض الرسومي، والتحليل الرسومي. قياس سرعة الكابل، واختبار طول الكابل، واختبار مسافة عطل الكابل.
جهاز اختبار أعطال الكابلات هذا مناسب لأعطال المقاومة المنخفضة، والدائرة القصيرة، والدائرة المفتوحة، والانفصال في كابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إنارة الشوارع، والأسلاك المدفونة المصنوعة من مواد مختلفة ذات مقاطع عرضية ووسائط مختلفة، بالإضافة إلى تسرب المقاومة العالية وانهيار الوميض عالي المقاومة. فشل الشبكة.
المواصفات الفنية
| تردد أخذ العينات | 1 ميجاهرتز~400 ميجاهرتز |
| سعة نبضة الجهد المنخفض | 300 فولت ± 15٪ |
| نطاق التحديد | ≥120 كم |
| نطاق الاختبار | 100 م / 300 م / 500 م / 1 كم / 3 كم / 5 كم / 10 كم / 25 كم / 50 كم / 100 كم |
| عرض النبضة | 0.15 ميكروثانية / 0.30 ميكروثانية / 0.60 ميكروثانية / 1.20 ميكروثانية / 2.4 ميكروثانية / 5.0 ميكروثانية / 7.5 ميكروثانية / 10 ميكروثانية |
| الحد الأدنى للدقة | 0.07 م |
| منطقة الاختبار العمياء | ≤10 م |
| خطأ القياس | ≤±(0.5%×L+1m)، L هو طول الكابل |
| وضع إمداد الطاقة | شحن AC110V~240 فولت، 50 هرتز / 60 هرتز |
| الجهد الكهربي لتحمل مقرن النبضات | تيار مستمر 35 كيلو فولت |
| الحجم والوزن | L358mm×W284mm×H168mm-4.7kg |
| ظروف العمل | درجة الحرارة -20 درجة مئوية~+65 درجة مئوية، الرطوبة النسبية 90٪، الضغط الجوي 750 ± 30 ملم زئبق |
2. عطل الكابلتحديد موقع العطلمحدد الموقع(XHDD503C)
الوصف

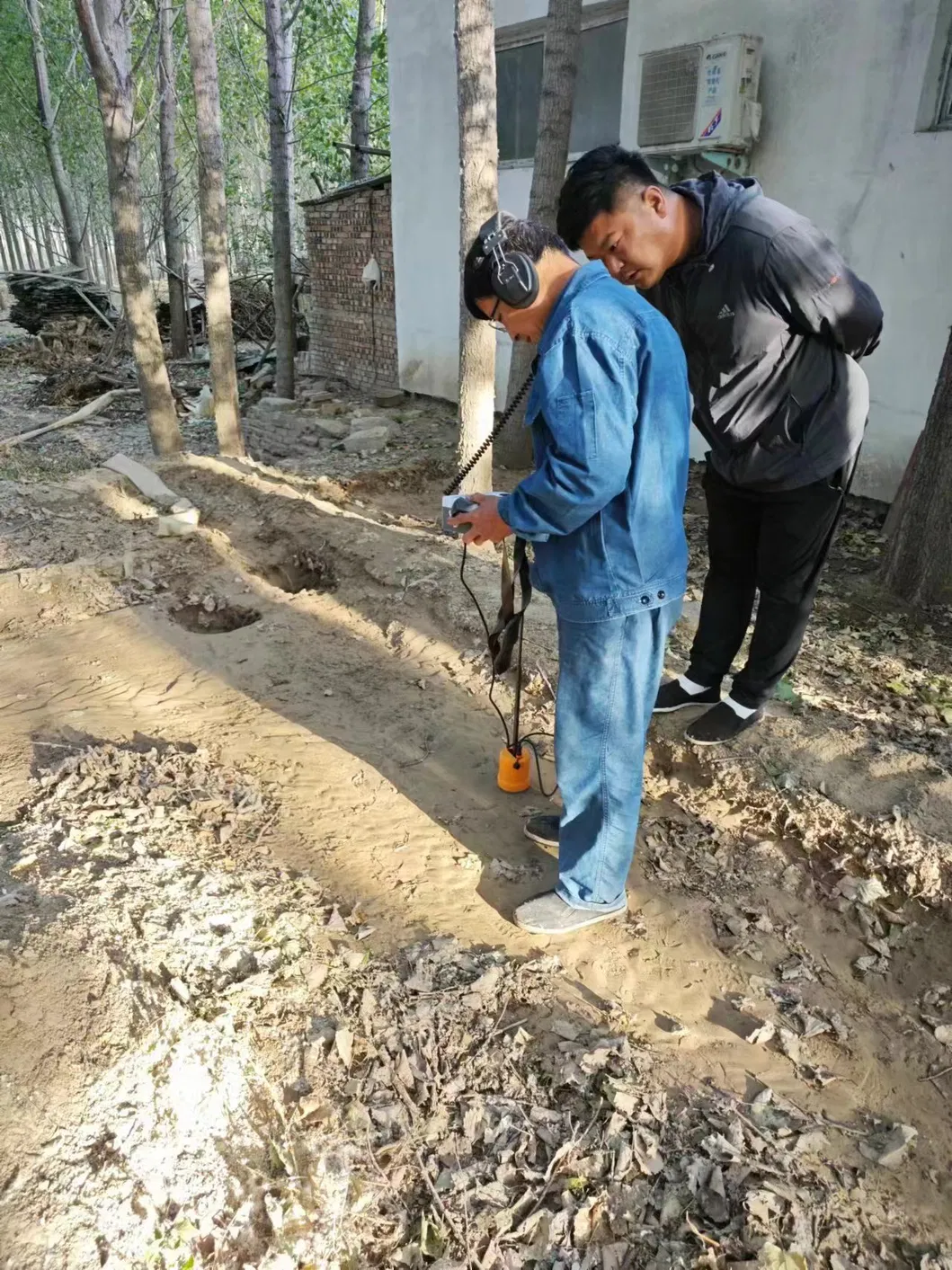

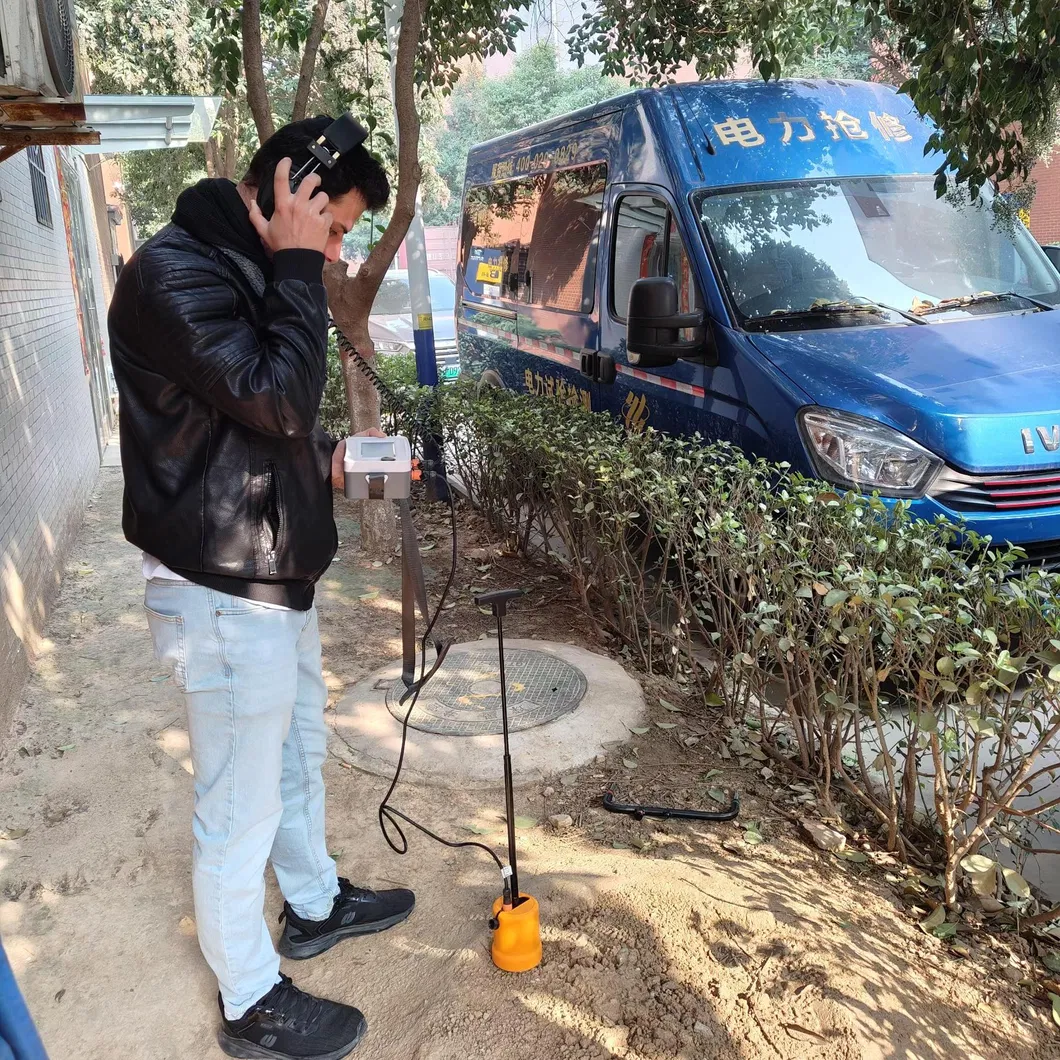

تستخدم أداة تحديد موقع أعطال الكابلات طريقة التزامن الصوتية والمغناطيسية لتحديد نقطة عطل كابل الطاقة. يتم توليد الانهيار الإلكتروني بواسطة مولد التفريغ التأثيري، ويتم التقاطه وتضخيمه بواسطة المسبار المقابل، ويتم تحديد الموقع الدقيق لنقطة العطل عن طريق الحكم السمعي والبصري. إنه جهاز يكمل التموضع الدقيق لنقطة عطل الكابلات ضمن نطاق القياس التقريبي ويجمع الفرق الزمني الصوتي والمغناطيسي. إنه يدمج تقنية تحديد المواقع واختبار المسار المساعد والتقنيات الأخرى، مما يوفر أوضاع اختبار متعددة ومعلومات موجه غنية ومتنوعة لإكمال تحديد موقع عطل الكابلات بكفاءة ودقة.
هذه الأداة ذات النقطة الثابتة مناسبة لأعطال المقاومة المنخفضة، والدائرة القصيرة، والدائرة المفتوحة، والانفصال في كابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إنارة الشوارع، والأسلاك المدفونة المصنوعة من مواد مختلفة ذات مقاطع عرضية ووسائط مختلفة، بالإضافة إلى تسرب المقاومة العالية وانهيار الوميض عالي المقاومة.
الميزات

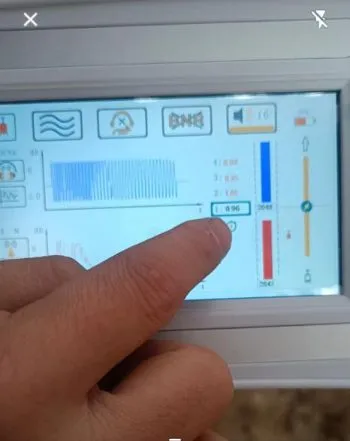

1. تضمن شاشة LCD عالية السطوع تعمل باللمس مقاس 5 بوصات الرؤية تحت أشعة الشمس.
2. اعتماد تقنية تحديد المواقع المتزامنة الصوتية والمغناطيسية لحساب الفرق الزمني الصوتي والمغناطيسي تلقائيًا.
3. يمكن تعديل قيمة الكسب وقيمة الزناد للإشارة الصوتية والإشارة المغناطيسية يدويًا للتكيف مع البيئات المختلفة.
4. لديها تقنية تقليل ضوضاء الخلفية ويمكن الاختيار من بين مجموعة متنوعة من طرق التصفية.
5. لديها تقليل ضوضاء الخلفية BNR ووظائف كتم الضوضاء.
6. لديها مؤشر انحراف المسار.
7. مجهزة بأجهزة استشعار إشارات عزل مادي متعدد الطبقات، درجة مقاومة للماء IP65.
8. بطارية ليثيوم مدمجة ذات سعة كبيرة، ووقت استعداد طويل، ومجهزة بشاحن سريع.
9. صغيرة وخفيفة الوزن وسهلة التشغيل وواجهة بسيطة بين الإنسان والآلة.
المؤشرات الفنية
| 1 | معلمات المرشح | كل تمرير: 100 هرتز ~ 1600 هرتز. تمرير منخفض: 100 هرتز ~ 300 هرتز. كوالكوم: 160 هرتز ~ 1600 هرتز. تمرير النطاق: 200 هرتز ~ 600 هرتز. |
| 2 | كسب القناة | 8 مستويات قابلة للتعديل. |
| 3 | كسب القناة المغناطيسية | 8 مستويات قابلة للتعديل. |
| 4 | كسب الإخراج | 16 مستوى (0 ~ 112 ديسيبل) |
| 5 | معاوقة الإخراج | 350Ω |
| 6 | دقة تحديد المواقع الصوتية المغناطيسية | أقل من 0.2 متر. |
| 7 | دقة تحديد المسار | أقل من 0.5 متر. |
| 8 | مزود الطاقة | 4 * 18650 بطاريات ليثيوم قياسية. |
| 9 | وقت الاستعداد | أكثر من 8 ساعات. |
| 10 | الحجم | 428L×350W×230H |
| 11 | الوزن | 6.5 كجم. |
| 12 | درجة الحرارة المحيطة | -25 ~ 65 درجة مئوية؛ الرطوبة النسبية: ≤90٪. |
