| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE、ISO |
| رقم الموديل: | XHGG502A1 |

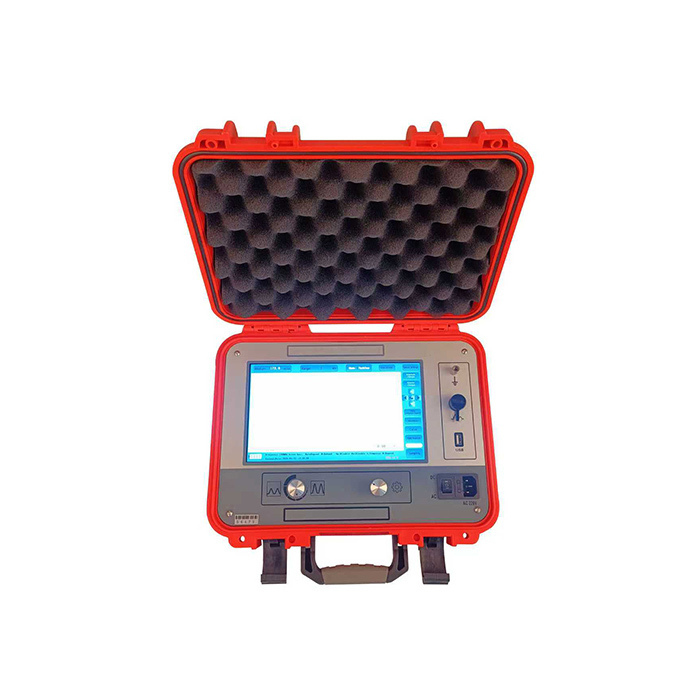

خطأ في الكابلاتالموقع المسبق XHGG502A1
الوصف
اختبار خطأ الكابلات يتبنى جهاز كمبيوتر متكامل لللمس من الدرجة الصناعية 10.1 بوصة، واجهة برمجيات تشغيل بسيطة، دوائر و أجهزة متكاملة من الدرجة الصناعيةو بطارية ليثيوم أيونية ذات سعة كبيرة، وهو مستقر وموثوق وسهل الاستخدام.
هذا الجهاز هو أداة خاصة لقياس وتحليل حالة ومسافة خطأ كابلات الطاقة.هذا اختبار خطأ الكابلات يستخدم مزيجا من التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الكمبيوتر لتحقيق تصفية الإشارة، اكتساب، معالجة البيانات، العرض الرسومي، والتحليل الرسومي. قياس سرعة الكابل، اختبار طول الكابل، اختبار مسافة خطأ الكابل.
هذا اختبار خطأ الكابل مناسبة لمقاومة منخفضة، وقطاع قصير، وفتحة الدوائر وخطأ في قطع كابلات الطاقة، وكابلات مكافئة عالية التردد، وكابلات ضوء الشارع،والأسلاك المدفونة المصنوعة من مواد مختلفة مع مقاطع عريضة مختلفة ووسائط، بالإضافة إلى تسرب المقاومة العالية والإرتفاع العالي من المقاومة فشل الشبكة
المواصفات التقنية
| تواتر أخذ العينات | 1MHz~400 ميغاهرتز |
| نطاق نبضات الجهد المنخفض | 300 فولت ± 15% |
| نطاق النطاق | ≥120km |
| نطاق الاختبار | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| عرض النبض | 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| الحد الأدنى للدقة | 0.07م |
| منطقة اختبار عمياء | ≤10m |
| خطأ القياس | ≤ ± ((0.5% × L + 1m) ، L هو طول الكابل |
| وضع إمدادات الطاقة | شحن AC110V~240 فولت، 50 هرتز/60 هرتز |
| عقدة النبضات تقاوم الجهد | 35كيلو فولت متواصل |
| الحجم والوزن | L358mm × W284mm × H168mm -4.7kg |
| ظروف العمل | درجة الحرارة -20 درجة مئوية~+65 درجة مئوية، الرطوبة النسبية 90٪، الضغط الجوي 750 ± 30mmHg |
2.خطأ في الكابلاتنقطة محددةمحرك تحديد المواقع(XHDD503C)
الوصف
أداة تحديد نقطة خطأ كابل الطاقة تستخدم طريقة المزامنة الصوتية والمغناطيسية لتحديد نقطة خطأ كابل الطاقة.يتم توليد التشويش الإلكتروني من قبل مولد تفريغ الضربة، يتم التقاطها وتضخيمها بواسطة المسبار المقابلة، ويتم تحديد الموقع الدقيق لنقطة الخطأ من خلال الحكم السمعي والبصري.وهو جهاز يكمل تحديد الموقع الدقيق لنقطة خطأ الكابل داخل نطاق القياس الخام ويجمع الفرق الزمني الصوتي والمغناطيسيإنه يدمج تكنولوجيا تحديد المواقع، واختبار المساعدة في المسار وتكنولوجيات أخرى،توفير أوضاع اختبار متعددة ومعلومات سريعة غنية ومتنوعة لإكمال موقع خطأ الكابل بفعالية ودقة.
هذا الجهاز الثابت مناسب لمخالفات المقاومة المنخفضة والدائرة القصيرة والدائرة المفتوحة وتقطيع كابلات الطاقة والكابلات المتجانسة عالية التردد وكابلات مصابيح الشوارعوالأسلاك المدفونة المصنوعة من مواد مختلفة مع مقاطع عريضة مختلفة ووسائط، فضلا عن تسرب المقاومة العالية والفشل الفلاش أور المقاومة العالية.
الخصائص
1. 5 بوصات لمسة عالية الوضوح LCD يضمن الرؤية تحت ضوء الشمس.
2- تبني تكنولوجيا تحديد الموقع المتزامن الصوتي والمغناطيسي لحساب الفرق الزمني الصوتي والمغناطيسي تلقائيًا.
3يمكن ضبط قيمة مكاسب وقيمة إطلاق الإشارة الصوتية والإشارة المغناطيسية يدويًا للتكيف مع بيئات مختلفة.
4يحتوي على تقنية تخفيف الضوضاء الخلفية ويمكن الاختيار من بين مجموعة متنوعة من طرق التصفية.
5لديها وظائف الحد من ضوضاء الخلفية BNR والحد من الضوضاء الصامتة.
6لديه إشارة انحراف المسار
7مجهزة بأجهزة استشعار إشارة عزل جسدي متعددة الطبقات، درجة مقاومة للماء IP65
8بطارية الليثيوم ذات سعة كبيرة، وقتاً طويلاً في وضع الاستعداد، مجهزة بشاحن سريع.
9صغيرة وخفيفة الوزن وسهلة التشغيل وواجهة بسيطة بين الإنسان والآلة
المؤشرات التقنية
| 1 | معايير المرشح | جميع الممرات: 100 هرتز ~ 1600 هرتز. الممر المنخفض: 100 هرتز ~ 300 هرتز. الكوالكوم: 160 هرتز ~ 1600 هرتز. النطاق: 200 هرتز ~ 600 هرتز. |
| 2 | مكاسب القناة | 8 مستويات قابلة للتعديل |
| 3 | مكاسب القناة المغناطيسية | 8 مستويات قابلة للتعديل |
| 4 | مكاسب الإنتاج | 16 مستوى (0 ~ 112db) |
| 5 | عائق الخروج | 350Ω |
| 6 | دقة تحديد المواقع المغناطيسية الصوتية | أقل من 0.2 متر. |
| 7 | دقة تحديد المسار | أقل من 0.5 متر |
| 8 | إمدادات الطاقة | 4*18650 بطاريات الليثيوم القياسية |
| 9 | وقت الاستعداد | أكثر من 8 ساعات |
| 10 | الحجم | 428L × 350W × 230H |
| 11 | الوزن | 6.5 كيلوغرام |
| 12 | درجة حرارة البيئة | -25 ~ 65 درجة مئوية الرطوبة النسبية: ≤90٪ |
