| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE、ISO |
| رقم الموديل: | XHGG502 |

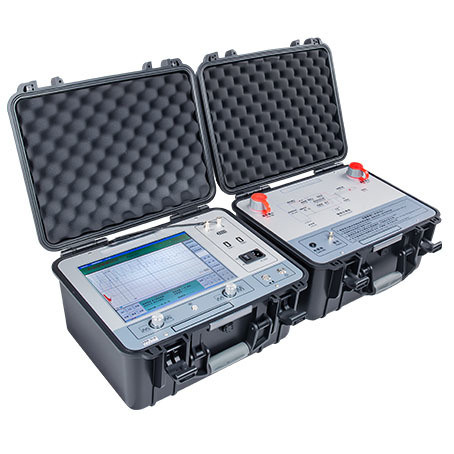

جهاز تحديد أعطال الكابلات تحت الأرض XHGG502 tdr يعتمد على كمبيوتر متكامل بشاشة لمس صناعية بحجم 12.1 بوصة وبرنامج تشغيل بسيط لتحقيق اختبار التفاعل بين الإنسان والحاسوب. يعتمد على دوائر وأجهزة متكاملة صناعية، وبطارية ليثيوم أيون مدمجة ذات سعة كبيرة، وهو مستقر وموثوق وسهل الاستخدام.
جهاز اختبار أعطال الكابلات هذا هو أداة خاصة لقياس وتحليل حالة الكابلات الكهربائية ومسافة الأعطال. يعتمد جهاز اختبار أعطال الكابلات هذا على مزيج من التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الكمبيوتر لتحقيق تصفية الإشارة، والاستحواذ، ومعالجة البيانات، وعرض الرسوم البيانية، وتحليل الرسوم البيانية، لإكمال قياس سرعة الكابل، واختبار طول الكابل، واختبار مسافة أعطال الكابل.
جهاز تحديد أعطال الكابلات هذا مناسب لأعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والانقطاعات في الكابلات الكهربائية، وكابلات التردد العالي المحورية، وكابلات إنارة الشوارع، والأسلاك المدفونة من مواد مختلفة ذات مقاطع مختلفة ووسائط مختلفة، بالإضافة إلى أعطال التسرب عالي المقاومة والوميض عالي المقاومة في الشبكة.
| اسم المنتج | محدد أعطال الكابلات تحت الأرض (TDR) |
| الموديل | XHGG502 |
| الحد الأدنى للطلب | 1 وحدة |
| الوظيفة الرئيسية | لقياس المسافة التقريبية لأعطال الكابلات تحت الأرض |
| معدل أخذ عينات البيانات | 60 ميجاهرتز، 120 ميجاهرتز، 240 ميجاهرتز، 400 ميجاهرتز |
| مسافة الاختبار | > 60 كم |
| تم تعيين طول الكابل للاختبار | <1Km (short distance);<3Km (medium distance);>3 كم (مسافة طويلة) |
| سعة النبضة | 400 فولت ذروة إلى ذروة |
| عرض النبضة | 0.1 ميكرو ثانية و 2 ميكرو ثانية |
| دقة القراءة | 0.1 متر |
| دقة اختبار النظام | أقل من 0.5 متر |
| جهد تحمل مقرن النبضة | 38 كيلو فولت تيار مستمر |
| ظروف العمل | درجة الحرارة -25 درجة مئوية ~ +55 درجة مئوية، الرطوبة النسبية 85%، الضغط الجوي 750 ± 30 ملم زئبق. |
| طريقة القياس | طريقة النبضة منخفضة الجهد، طريقة الوميض عالي الجهد، طريقة النبضات المتعددة |
الكشف بدقة وسرعة عن فشل العزل الرئيسي للكابلات الكهربائية بمستويات جهد 35 كيلو فولت وما دون؛ معايرة طول الكابل؛ اختبار تقريبي لمسافة أعطال الكابل
| محدد أعطال الكابلات | XHGG502: لاختبار مسافة أعطال الكابلات، يشمل مضيفًا ومقرنًا |
نرحب بكم للتواصل معنا لمزيد من المعلومات والخدمة.
تحديد أعطال الكابلات مسبقًا: باستخدام جهاز الانعكاس XHGG502 بناءً على طريقة انعكاس النبضة منخفضة الجهد (TDR)، وطريقة اضمحلال الجهد العالي (الوميض) (DECAY)، طريقة انعكاس الوميض (لقطة واحدة/لقطات متعددة).
هناك ثلاثة أوضاع اختبار لجهاز XHGG502: نبضة منخفضة الجهد، وميض عالي الجهد، ولقطات متعددة ARC.
توضح الصورة أدناه مسافة أعطال الكابل المقاسة باستخدام وضع اختبار لقطات متعددة ARC لجهاز XHGG502.
توضح الصورة أدناه مسافة أعطال الكابل المقاسة باستخدام وضع اختبار الوميض عالي الجهد لجهاز XHGG502.
توضح الصورة أدناه طول الكابل أو مسافة عطل الدائرة المفتوحة للكابل المقاسة باستخدام وضع اختبار النبضة منخفضة الجهد لجهاز XHGG502. عند استخدام طريقة النبضة منخفضة الجهد، لا يلزم توصيل مولد النبضة عالي الجهد. يجب استخدام طرق الاختبار الأخرى بالاقتران مع مولد نبضة عالي الجهد.
