| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE、ISO |
| رقم الموديل: | XHGG502 |

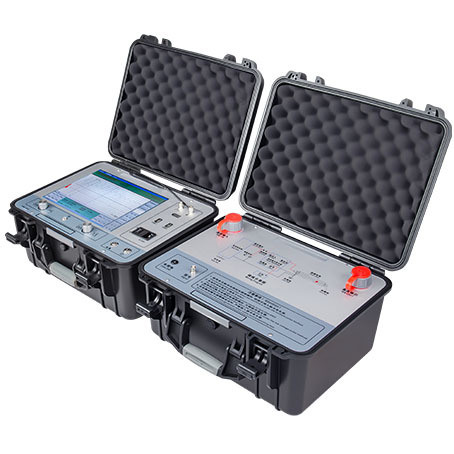

يتبنى جهاز XHGG502 tdr لتحديد عيبات الكابلات تحت الأرض جهاز كمبيوتر تعمل باللمس من الدرجة الصناعية 12.1 بوصة وواجهة برمجيات تشغيل بسيطة لتحقيق اختبار التفاعل بين الإنسان والكمبيوتر.تبني دوائر وأجهزة متكاملة ذات مستوى صناعيبطارية ليثيوم أيون ذات سعة كبيرة مستقرة وموثوقة وسهلة الاستخدام
هذا الجهاز هو أداة خاصة لقياس وتحليل حالة كابل الكهرباء ومسافة الخطأ.هذا اختبار خطأ الكابل يتبنى مزيج من التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الكمبيوتر لتحقيق تصفية الإشارة، استحواذ، معالجة البيانات، عرض الرسومات، تحليل الرسومات، لاستكمال قياس سرعة الكابل، اختبار طول الكابل، اختبار مسافة خطأ الكابل.
هذا الكابل تحديد العيوب مناسبة لمقاومة منخفضة، وقطاع قصير، وفتح الدوائر وخطأ في قطع كابلات الطاقة، الكابلات ذات التردد العالي، كابلات ضوء الشارع،والأسلاك المدفونة من مواد مختلفة مع أقسام مختلفة ووسائط مختلفة، فضلا عن تسرب المقاومة العالية والومضات عالية المقاومة. فشل الشبكة.

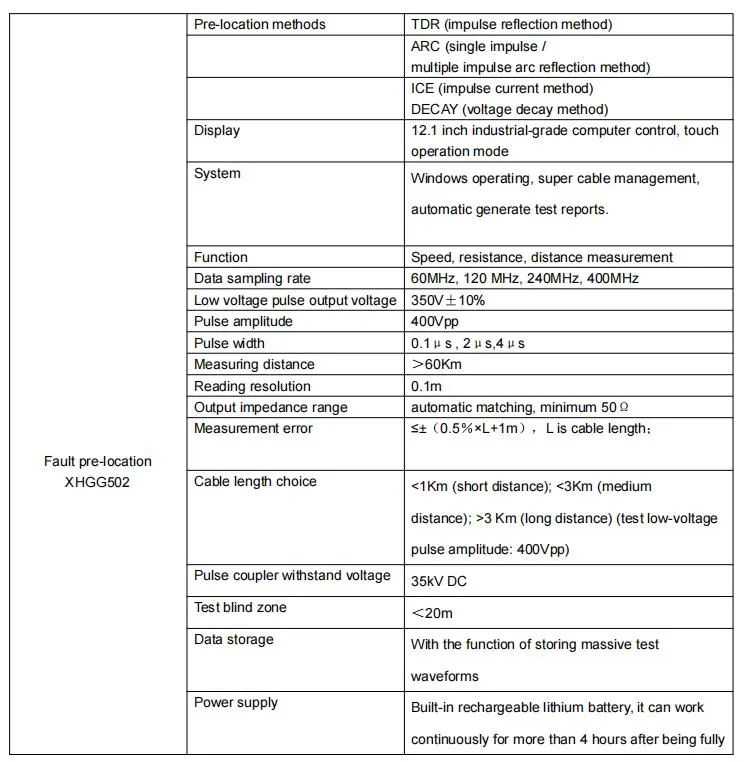

| اسم المنتج | تحديد موقع خطأ الكابلات تحت الأرض ((TDR)) |
| النموذج | XHGG502 |
| الـ MOQ | 1 وحدة |
| الوظيفة الرئيسية | لقياس المسافة الخام للخطأ في الكابلات تحت الأرض |
| معدل أخذ عينات البيانات | 60 ميه هرتز، 120 ميه هرتز، 240 ميه هرتز، 400 ميه هرتز |
| مسافة الاختبار | > 60 كم |
| يتم تعيين طول كابل الاختبار | <1km (المسافة القصيرة) ؛<3Km (المسافة المتوسطة) ؛>3Km ((المسافة الطويلة) |
| نطاق النبض | 400 فولت بيلتر |
| عرض النبض | 0.1uS و 2uS |
| دقة القراءة | 0.1m |
| دقة اختبار النظام | أقل من 0.5 متر |
| عقدة النبضات تقاوم الجهد | 38kVDC |
| ظروف العمل | درجة الحرارة -25 درجة مئوية ~ + 55 درجة مئوية ، الرطوبة النسبية 85% ، الضغط الجوي 750 ± 30mmHg. |
| طريقة القياس | طريقة النبضات منخفضة الجهد، طريقة التباطؤ العالي، طريقة النبضات المتعددة |
تحديد دقة وسريعة فشل العزل الرئيسي للكابلات الكهربائية مع مستويات الجهد من 35KV وأقل من ذلك ؛ معايرة طول الكابل ؛ اختبار تقريبا مسافة خطأ الكابل
| تحديد موقع خطأ الكابل | XHGG502: لاختبار مسافة خطأ الكابل، تضم المضيف والقابل |
مرحباً بك في الاتصال بنا لمزيد من المعلومات والخدمات.
تحديد الموقع المسبق للفشل في الكابلات: باستخدام مقياس الانعكاس XHGG502 بناءً على طريقة انعكاس النبضات منخفضة الجهد ((TDR) ، وطريقة الانهيار من الجهد العالي ((flashover)) (DECAY) ، طريقة انعكاس القوس ((قطعة واحدة / عدة لقطات).
هناك ثلاثة أنماط اختبار لـ XHGG502، نبضات الجهد المنخفض، فلاش أوفر الجهد العالي،
تظهر الصورة أدناه مسافة خطأ الكابل التي تم قياسها باستخدام وضع اختبار ARC متعدد اللقطات من XHGG502.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

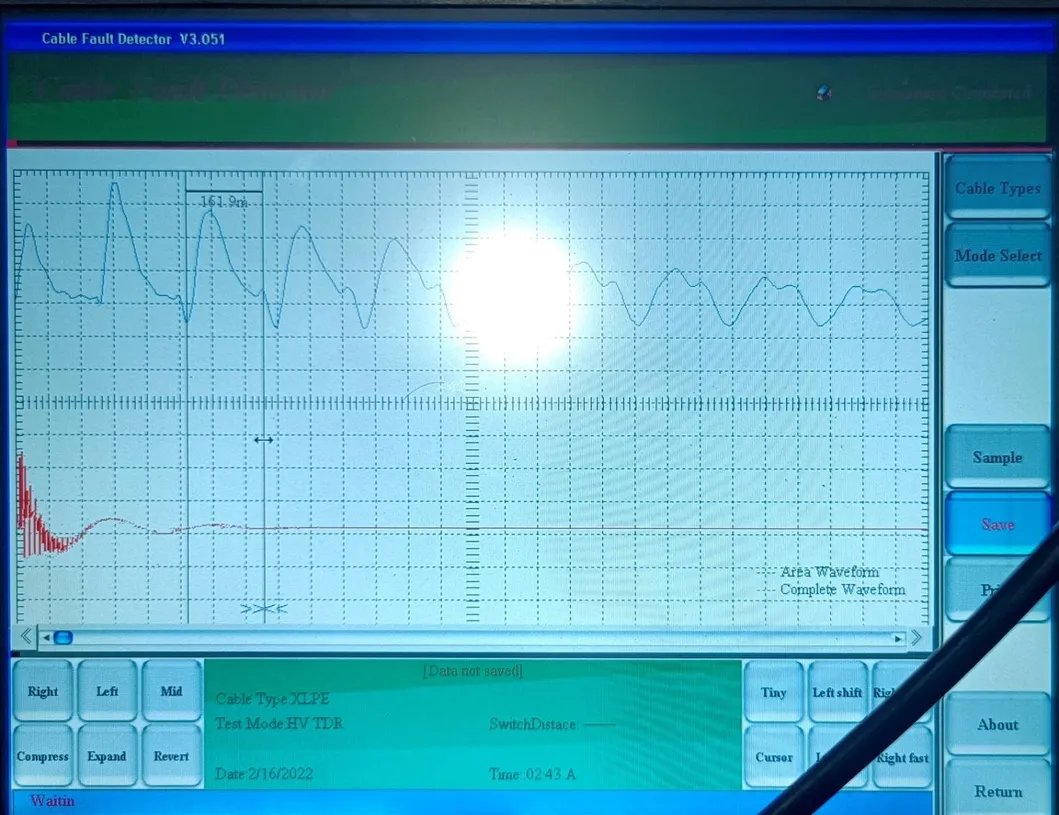

تظهر الصورة أدناه مسافة خطأ الكابل التي تم قياسها باستخدام وضع الاختبار عالية الجهد من XHGG502
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
تظهر الصورة أدناه طول الكابل أو مسافة خطأ الدائرة المفتوحة للكابل التي تم قياسها باستخدام وضع اختبار نبضات الجهد المنخفض من XHGG502. عند استخدام طريقة نبضات الجهد المنخفض،ليس من الضروري توصيل مولد نبضات الجهد العالييجب استخدام طرق اختبار أخرى مع مولد نبضات عالية الجهد.
