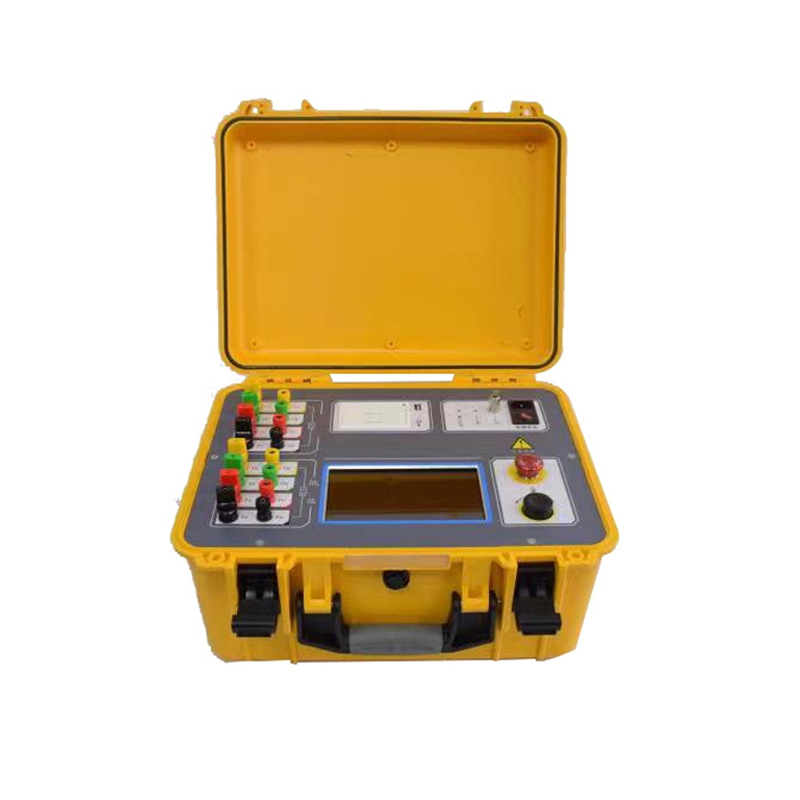

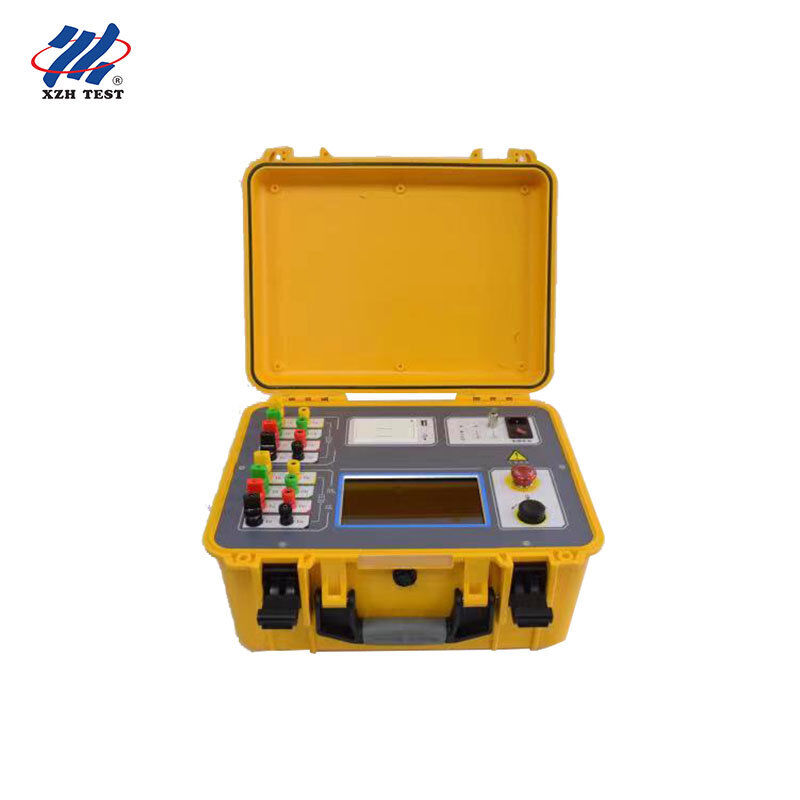

اختبار المقاومة المتواصلة للمحولات الكبيرة

الـXHZ1340Aهو أداة اختبار سريع من الجيل الجديد يدمج اختبار المساعدة المغناطيسية، والقياس في ثلاث مراحل في وقت واحد، والإزالة من الغاز المدمجة في منصة عالية الأداء واحدة.مصممة خصيصًا لقياس مقاومة التيار المباشر لمحولات الطاقة الكبيرة بما في ذلك وحدات توليد المولدات، محولات اتصال UHV ، ومحولات توزيع عالية MVA ‬ يوفر دقة استثنائية مع دقة 0.1μΩ في تيارات الاختبار تصل إلى 40A.

• الاتصال المتزامن عالية-منخفضة الجهد:Connect both high-voltage and low-voltage current/potential test leads at once without the need to reverse or reconnect during testing — a unique design that significantly reduces setup time for multi-winding large power transformers.
• اختبار متزامن من ثلاث مراحل:تدابير مراحل A0 و B0 و C0 في وقت واحد للفواصل المتصلة بالنجوم ، مما يقلل من مدة الاختبار الإجمالية بأكثر من 70٪ مقارنةً بأساليب المراحل الواحدة المتتالية على المحولات الكبيرة.
• مساعدة مغناطيسية تلقائية:تسريع سرعة الاختبار لثلاثة مراحل خمسة أعمدة منخفضة الجهد المحولات الداخلية ربط الزاوية عن طريق تشبيه النواة،فعالة بشكل خاص للفواصل عالية الحث في الوحدات الكبيرة مع تصنيف MVA.
• الابتكار في قياس النقطة المحايدة:تسلسل اختبار خاص يحل بدقة تحدي قياس مقاومة سلك الرصاص في النقطة المحايدة، وهي صعوبة طويلة الأمد في تشخيص المحولات ثلاثية المراحل.
• إصدار بيانات شاملة:يعرض ويطبع جميع نتائج الاختبار للفواصل عالية ومتوسطة ومنخفضة الجهد في تقرير واحد.حساب عدم التوازن ثلاثي المراحل التلقائي مع تحويل درجة الحرارة الاختياري إلى القيم المرجعية الاسمية.
• الحماية المتقدمة من الحقول الكهرومغناطيسية الخلفيةيحمي كل من الجهاز والشخص الذي يعمل به أثناء تفريغ الحمل التحفيزي، مما يتيح اختبار التيار الكبير الآمن على أكبر طيات المحولات.
• تخزين بيانات واسعة:200 مجموعة بيانات اختبار مخزنة بشكل دائم (يمكن توسيعها) ، مع إمكانية تصدير USB لدمجها مع أنظمة إدارة معلومات المختبر وتحليل الاتجاهات طويلة الأجل.
• البناء الصلب على الأرض:تحمل درجة حرارة واسعة (-10 درجة مئوية ~ 50 درجة مئوية) ، مقاومة الصدمات، واقية ضد التداخل، وعامل الشكل المحمول (430 × 320 × 230 مم) مصممة لكل من المختبرات والمحطات الفرعية الميدانية.
