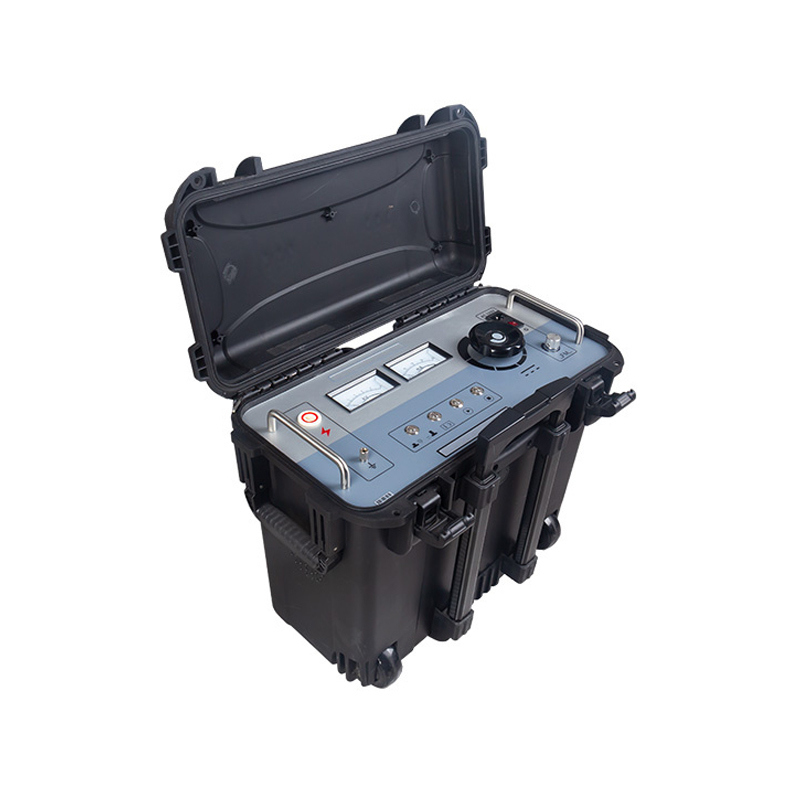

محدد موقع أعطال غلاف الكابل بجهد 25 كيلو فولت/5 دقائق مع تيار تسرب منخفض
محدد موقع أعطال غلاف الكابل بجهد 25 كيلو فولت/5 دقائق مع تيار تسرب منخفض
تفاصيل المنتج:
مكان المنشأ:
الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
CE/ISO
رقم الموديل:
XHHD523L
معلومات مفصلة
مكان المنشأ:
الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
CE/ISO
رقم الموديل:
XHHD523L
إبراز:
High Light
إبراز:
محدد موقع أعطال غلاف الكابل بجهد 25 كيلو فولت
,
محدد موقع الأعطال بتيار تسرب منخفض
,
جهاز اختبار غلاف الكابل لمدة 5 دقائق
Trading Information
الحد الأدنى لكمية:
1Unit
تفاصيل التغليف:
عبوة خشبية
وقت التسليم:
5-8 أيام العمل
شروط الدفع:
ر/ر
القدرة على العرض:
1000 وحدة في السنة
وصف المنتج
محدد موقع خطأ غمد كابل التيار المنخفض التسرب لاختبار تحمل جهد 25 كيلو فولت / 5 دقائق
مع النشر الكامل لتحويل الشبكة الحضرية، تواجه العديد من مكاتب إمداد الطاقة وفرق البناء ووحدات التصميم كابلات XLPE بقدرة 110 كيلو فولت لأول مرة. نظرًا لضيق الوقت والخبرة المحدودة، تفشل العديد من الكابلات في اختبار تحمل الجهد (10 كيلو فولت/1 دقيقة). تستخدم معظم الأغلفة الخارجية مادة HDPE، التي تجتاز اختبار تحمل الجهد الكهربي للمصنع DC 25kV/5min مع تيار تسرب منخفض يصل إلى عشرات μA. عادةً ما تنتج عيوب ما بعد التثبيت عن تلف خارجي أثناء التثبيت أو ظروف التربة أو مشكلات الغطاء. قد تشمل العيوب التشغيلية تلف النمل الأبيض، أو دخول الماء إلى صناديق التأريض، أو اختراق الرطوبة عند نقاط التشعب، أو تقليل مقاومة العزل. يصعب تحديد موقع بعض العيوب بشكل خاص عندما تكون الكابلات مدفونة بعمق أو في بيئات معقدة، مما قد يؤدي إلى مخاطر تشغيلية طويلة المدى.
كاشف خطأ الغلاف الخارجي للكابل ذو الجهد العالي مع جهد الخرج يصل إلى 10kV يتوافق مع المعيار الوطني الصيني GB50150-2006 لاختبار غلاف الكابل. إنها مناسبة لاختبارات التسليم والصيانة الوقائية وتحديد موقع الأخطاء في أنظمة التوصيل المتبادل، مما يتيح الكشف السريع عن أخطاء غلاف الكابلات أحادية النواة وثلاثية النواة وتيارات التسرب بجهد 10 كيلو فولت - 500 كيلو فولت. يقوم الجهاز أيضًا بإجراء اختبارات الجهد الكهربي لمقاومة التيار المستمر بقدرة 5 كيلو فولت - 10 كيلو فولت (دقيقة واحدة) على أغلفة كابلات HDPE وPVC، مما يجعله ضروريًا لفرق الصيانة لدى مشغلي الكابلات ذات الجهد العالي للغاية والشركات الهندسية ومؤسسات نقل الطاقة.
الميزات الرئيسية
الحماية التلقائية من التيار الزائد والجهد الزائد والسخونة الزائدة
سلامة معززة مع حماية من الصفر
تصميم فريد للتفريغ الذاتي - يتم إعادة ضبط الجهد العالي تلقائيًا إلى الصفر عند انقطاع الإخراج

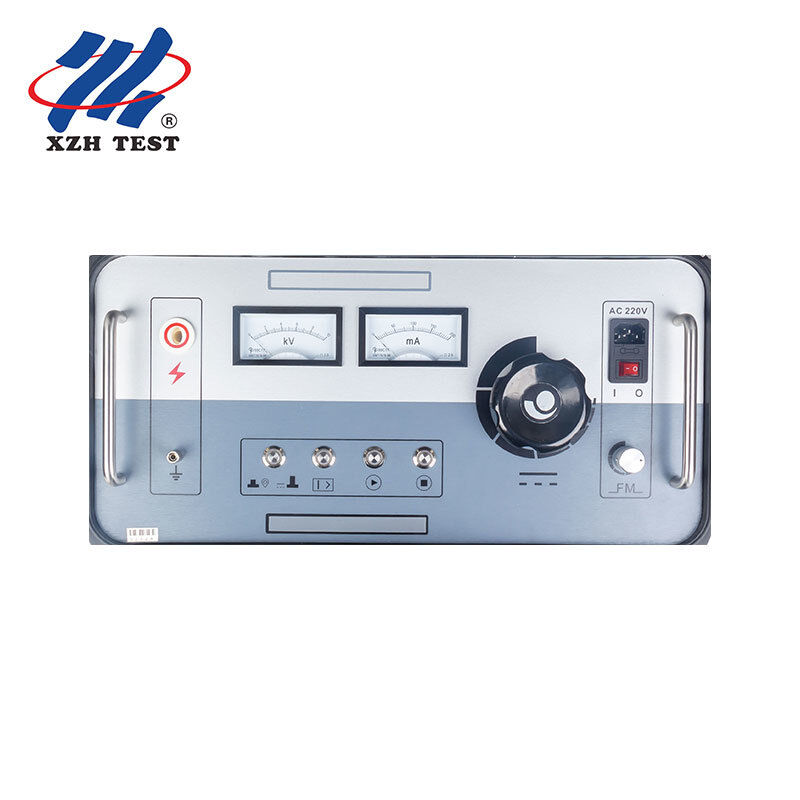

شاشة عرض مزدوجة لقياسات التيار والجهد
زر واحد للتبديل بين وضع الموقع ووضع الجهد الكهربي
تغطية اختبارية شاملة بدون نقاط عمياء
حساسية جهاز الاستقبال القابلة للتعديل لتحديد موقع الخطأ بدقة
مفتاح حماية من التيار الزائد لكل من أوضاع الجهد الكهربي والموقع
المواصفات الفنية
جهد الإدخال
220 فولت (±10%)، 50 هرتز (±2 هرتز)
الجهد الناتج
0 ~ 10 كيلو فولت (موجة مربعة) قابلة للتعديل
تيار الإخراج
0 ~ 200 مللي أمبير
القدرة الانتاجية
2 كيلو فولت أمبير
تعديل التردد
الحد الأدنى: 0.2 هرتز، الحد الأقصى: 5 هرتز (نطاق قابل للتعديل)
