| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | XHGG501D |

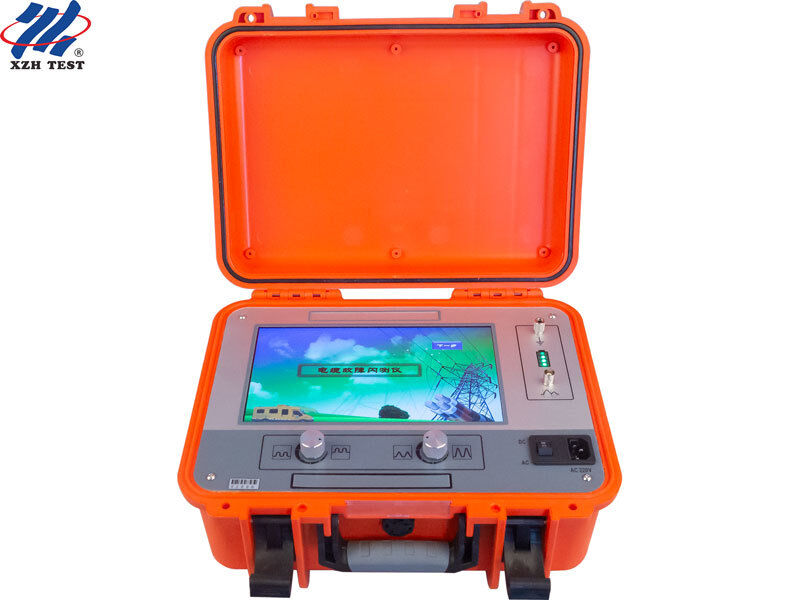

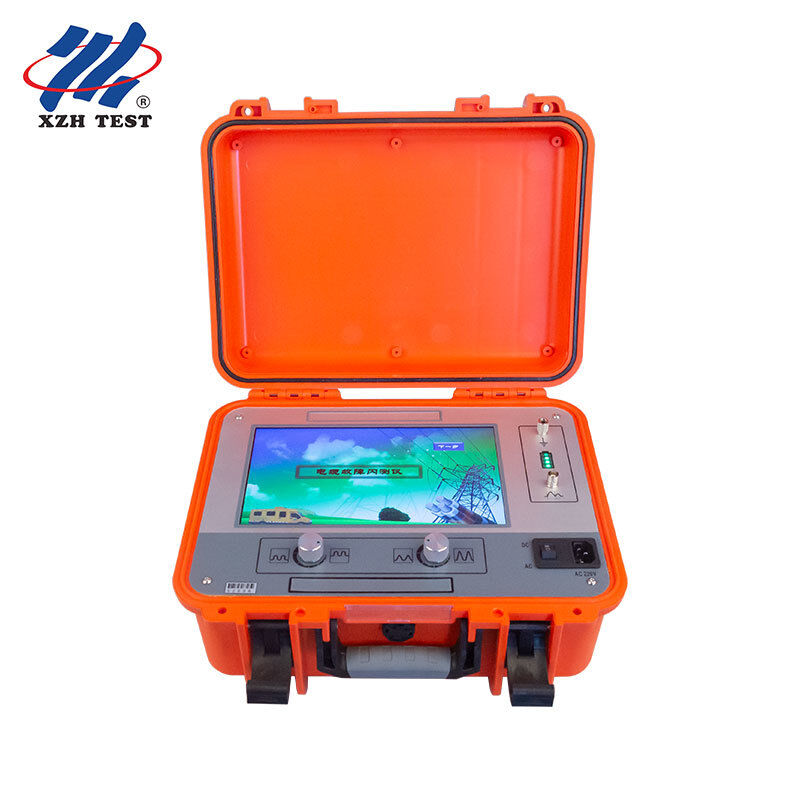

مدمج، جاهز للميدان، تشغيل لشخص واحد. يزن جهاز تحديد أعطال كابلات TDR طراز XHGG501D أقل من 5 كجم، ويتم تشغيله في ثوانٍ، ويعمل ببطاريته الليثيوم المدمجة — لا حاجة لمولد، لا مساعد، لا تأخير في الإعداد. من الجزء الخلفي لشاحنة الخدمة إلى تتبع مباشر في أقل من دقيقتين.
جهاز XHGG501D هو جهاز محمول لتحديد أعطال الكابلات يعتمد على TDR مصمم للتشخيص السريع في الموقع. بفضل شاشة LCD تعمل باللمس مقاس 10 بوصات، وأخذ عينات في الوقت الفعلي بتردد 100 ميجاهرتز، والتحكم المركزي بشريحة MCU واحدة، فإنه يلغي التعقيد المرتبط بالأدوات ذات المستوى المختبري. يقوم المشغلون بتوصيل أسلاك الاختبار، واختيار الإعداد المسبق للنطاق، والضغط على بدء التشغيل — يقوم الجهاز تلقائيًا بالاستحواذ على الموجة ومعالجتها وأخذ عينات منها لتحديد مسافة العطل. يدعم جهاز XHGG501D كلاً من طرق أخذ العينات بالنبضات منخفضة الجهد والوميض، ويغطي أعطال المقاومة المنخفضة، والدوائر المفتوحة، والدوائر القصيرة، وأعطال المقاومة العالية للتسرب، وأعطال المقاومة العالية للوميض عبر كابلات الطاقة، وكابلات التحكم، وكابلات الاتصالات، وأسلاك إضاءة الشوارع. مدمج في هيكل واقٍ بمعيار IP54 ويعمل ببطارية ليثيوم قابلة للتبديل في الميدان، وهو الجهاز المفضل لفرق صيانة المرافق، والمقاولين الكهربائيين، ومهندسي الخدمة الميدانية الذين يحتاجون إلى نتائج موثوقة دون منحنى تعلم.
تفترض معظم أجهزة تحديد أعطال الكابلات بيئة خاضعة للرقابة: طاقة مستقرة، طاولة عمل، ومشغل مدرب لديه وقت للتكوين. يفترض جهاز XHGG501D العكس — خندق مشبع بالمطر في الساعة 5:30 مساءً، ضوء النهار يتلاشى، وطاقم ينتظر التصريح. إليك كيف يبدو النشر النموذجي:
0:00
إخراج من المركبة. لا توجد دورة تسخين، لا إجراء معايرة.
0:30
توصيل أسلاك الاختبار. كابلات Single-Q و Dual-Q تتصل مباشرة — لا حاجة لصندوق محول.
0:45
تشغيل. بطارية ليثيوم مدمجة — لا حاجة لمولد، لا سلك تمديد. شاشة تعمل باللمس جاهزة.
1:15
اختيار الإعداد المسبق للنطاق. 300 متر، 1 كم، 3 كم، أو 16 كم. نقرة واحدة.
1:45
مسافة العطل معروضة. التحليل التلقائي يحدد نقطة انعطاف الموجة. المسافة إلى العطل بالأمتار.
لا يوجد لابتوب. لا يوجد برنامج خارجي. لا يوجد تدريب متخصص. الجهاز يقوم بالعمل الشاق — يقرأ المشغل المسافة ويوجه فريق الحفر.
ماذا تعني شاشة اللمس مقاس 10 بوصات في الميدانتأتي العديد من أجهزة اختبار أعطال الكابلات "المحمولة" مع شاشة مقاومة مقاس 4.3 بوصة أو 5 بوصات تتطلب قلمًا وتفترض الإضاءة الداخلية. يستخدم جهاز XHGG501D شاشة TFT LCD كاملة مقاس 10 بوصات — نفس فئة الشاشات الموجودة في أجهزة الكمبيوتر اللوحية — مع تشغيل باللمس يعمل مع الأيدي المرتدية قفازات. هذا ليس مجرد جماليات:
يأخذ جهاز XHGG501D عينات بتردد 100 ميجاهرتز حقيقي — 100 مليون نقطة بيانات في الثانية — بدون استنتاج برمجي. هذا مهم في المدى القصير: عند اختبار كابل بطول 300 متر بنبضة ضيقة تبلغ 0.1 ميكرو ثانية، يحقق الجهاز دقة دنيا تبلغ 0.5 متر، وهو ما يكفي للتمييز بين عطل عند وصلة الكابل وعطل داخل الوصلة نفسها. يقوم نظام النطاق التلقائي بضبط الكسب وعمق أخذ العينات باستمرار، ويلتقط نبضة الانعكاس بغض النظر عما إذا كانت تصل في 0.2 ميكرو ثانية (عطل قريب) أو 80 ميكرو ثانية (عطل بعيد). جنبًا إلى جنب مع منطقة عمياء تبلغ ≤20 مترًا — وهي من أفضل المناطق في فئتها — يكتشف جهاز XHGG501D الأعطال بشكل موثوق من أطراف الإخراج إلى الخارج.
المواصفات الرئيسية| المعلمة | القيمة | ملاحظات |
|---|---|---|
| تردد أخذ العينات | 100 ميجاهرتز | أخذ عينات حقيقي بالأجهزة، لا يوجد استنتاج |
| الدقة الدنيا | 0.5 متر | عند نبضة 0.1 ميكرو ثانية على نطاق 300 متر |
| نطاق الاختبار | ≤16 كم | إعدادات مسبقة: 300 متر / 1 كم / 3 كم / 16 كم |
| منطقة عمياء للاختبار | ≤20 مترًا | اكتشاف موثوق من أطراف الإخراج |
| خطأ القياس | ≤±(0.5%*L+1m) | L = طول الكابل قيد الاختبار |
| عرض النبضة | 0.1 ميكرو ثانية / 2 ميكرو ثانية | نبضة ضيقة للنهاية القريبة، نبضة واسعة للنهاية البعيدة |
| طرق الاختبار | نبضة LV + وميض | الوضع المزدوج يغطي طيف الأعطال الكامل |
| العرض | شاشة TFT LCD مقاس 10 بوصات | تشغيل مزدوج باللمس وزر رمزي |
| المنصة | تحكم مركزي MCU | بنية شريحة واحدة للموثوقية |
| البطارية | ليثيوم أيون مدمجة | تشغيل لاسلكي، قابلة للتبديل في الميدان |
| مدخل الطاقة | تيار متردد 220 فولت ±10% | شحن الشبكة والتشغيل المباشر |
| الحماية | IP54 | هيكل محمي من الغبار ومقاوم للرذاذ |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية | نطاق درجة حرارة خارجي كامل |
| الرطوبة النسبية | <90% | غير متكثف |
| الامتثال | CE، ISO |
| العنصر | الكمية | العنصر | الكمية |
|---|---|---|---|
| جهاز تحديد أعطال الكابلات (الوحدة الرئيسية) | 1 | كابل Single-Q (1.5 متر) | 1 |
| كابل Dual-Q (2 متر) | 1 | مستشعر | 1 |
| سلك الطاقة (1.8 متر) | 1 | أنبوب فيوز أمان | 1 |
| سلك أرضي | 1 (اختياري) | دليل المستخدم | 1 |
|
قائمة تكوين الجهاز |
|||||
|
الاسم |
الكمية |
الصورة |
الاسم |
الكمية |
الصورة |
|
جهاز تحديد أعطال الكابلات المسبق |
1 |
|
خط Single Q |
1 |
|
|
خط Double Q |
1 |
|
مستشعر |
1 |
|
|
كابل طاقة |
1 |
|
فيوز |
1 |
|
|
سلك أرضي (اختياري) |
1 |
|
|
|
|
| هذا الإدراج — زاوية الميدان المحمولة | إدراج بديل — زاوية نظام الدخول | |
|---|---|---|
| التركيز الأساسي | نشر سريع لشخص واحد، من الشاحنة إلى التتبع في أقل من دقيقتين | استثمار لأول مرة في اختبار أعطال الكابلات، التكلفة الإجمالية للملكية |
| السمة البصرية | برتقالي كهرماني — جاهزية الميدان، الرؤية | أخضر — سهولة الوصول، حاجز دخول منخفض |
| الأفضل لـ | فرق صيانة المرافق، مقاولي الخدمة الميدانية | المرافق الصغيرة، المقاولون الكهربائيون الذين يوسعون عروض الخدمة |
| التأكيد على المحتوى | سرعة النشر، فوائد شاشة 10 بوصات في الميدان، أخذ عينات في الوقت الفعلي بتردد 100 ميجاهرتز | مقارنة خط الإنتاج، تحليل التكلفة لكل اختبار، مسار الترقية |
اطلب عرض أسعار — أو اسأل عن وحدة تجريبية لتقييم فريقك الميداني.
