| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | اكس اتش دي دي 503 اي |
| رقم الموديل | XHDD503E |
| الاستخدام | جهاز اختبار كابل الشبكة، جهاز اختبار كابل الصوت، جهاز اختبار الكابلات المحورية، جهاز اختبار الكابلات الرقمية |
| الطاقة | كهرباء |
| مخصص | مخصص |
| اللون | أسود |
| المرشح | 200 هرتز - 1600 هرتز اختياري |
| كسب الإخراج | 16 مستوى (0~112 ديسيبل) |
| دقة تحديد المواقع الصوتية المغناطيسية | أقل من 0.2 متر |
| دقة تحديد المواقع بجهد الخطوة | أقل من 0.5 متر |
| دقة تحديد مسار الكابل | أقل من 0.5 متر |
| حزمة النقل | صندوق خشبي |
| العلامة التجارية | XZH TEST |
| الأصل | الصين |
| رمز النظام المنسق | 9031809090 |
| القدرة على التوريد | 2000 قطعة/سنة |
| التخصيص | متاح |
| خدمة ما بعد البيع | شهادة الضمان |
| الضمان | 12 شهرًا |

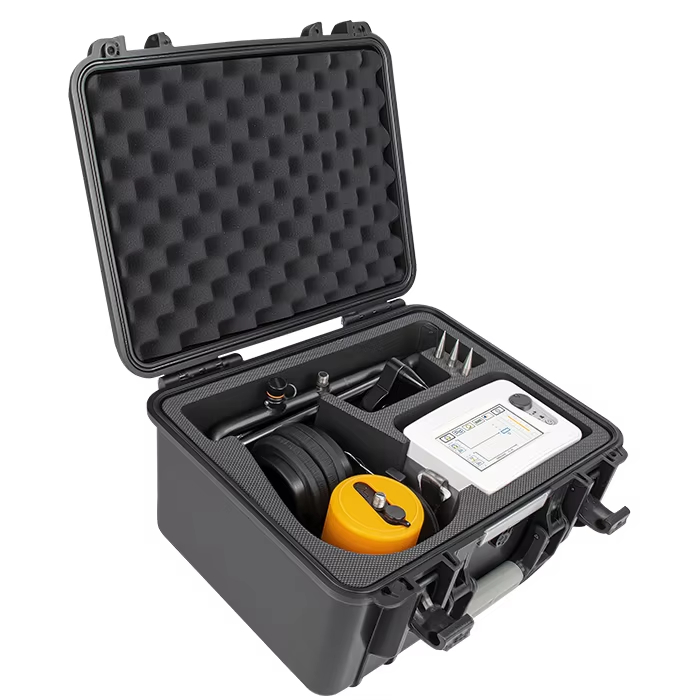

يستخدم محدد موقع أعطال الكابلات مبادئ الالتقاط بالاهتزاز والحث الكهرومغناطيسي لتحديد مواقع أعطال الكابلات المحددة. يتسبب مولد نبضات الجهد العالي في حدوث تفريغ شرارة عند نقطة العطل، مما يؤدي إلى توليد ظواهر فيزيائية يتم اكتشافها بواسطة مسبار الأداة الخاص، وتضخيمها ومعالجتها وعرضها لتحديد مواقع الأعطال بدقة من خلال التغذية الراجعة المرئية والسمعية.
هذه الأداة مناسبة لتحديد موقع أعطال الكابلات المختلفة بما في ذلك المقاومة المنخفضة، وقصر الدائرة، والدائرة المفتوحة، والانفصال، وتسرب المقاومة العالية، وأعطال الوميض عالي المقاومة في كابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إنارة الشوارع، والأسلاك المدفونة من مواد ومقاطع عرضية مختلفة.
| معلمات المرشح | كل تمرير: 100 هرتز ~ 1600 هرتز تمرير منخفض: 100 هرتز ~ 300 هرتز Qualcomm: 160 هرتز ~ 1600 هرتز تمرير النطاق: 200 هرتز ~ 600 هرتز |
| كسب القناة | 8 مستويات قابلة للتعديل |
| كسب القناة المغناطيسية | 8 مستويات قابلة للتعديل |
| كسب جهد الخطوة | 8 مستويات قابلة للتعديل |
| كسب الإخراج | 16 مستوى (0~112 ديسيبل) |
| مقاومة الإخراج | 350Ω |
| دقة تحديد المواقع الصوتية المغناطيسية | ≤0.1 م |
| دقة تحديد المواقع بجهد الخطوة | ≤ 0.5 م |
| دقة تحديد مسار الكابل | ≤ 0.5 م |
| تقليل الضوضاء | وظائف تقليل ضوضاء الخلفية BNR وكتم الضوضاء |
| طريقة التحكم في العرض | شاشة تعمل باللمس عالية السطوع مقاس 5 بوصات |
| مزود الطاقة | 4 * بطاريات ليثيوم قياسية 18650 |
| وقت الاستعداد | أكثر من 8 ساعات |
| الأبعاد | 428L × 350W × 230H |
| الوزن | 7 كجم |
| ظروف التشغيل | -25~65 درجة مئوية؛ الرطوبة النسبية: ≤90% |
تجمع هذه الطريقة عالية الدقة بين القياس الصوتي التقليدي واكتشاف الإشارات الكهرومغناطيسية. عندما يحدث تفريغ الجهد العالي عند نقطة العطل، تكتشف الأداة كلاً من الإشارات الصوتية والكهرومغناطيسية، باستخدام الفرق الزمني بينهما لتحديد موقع العطل حيث يكون الفرق الزمني هو الأصغر.
تُستخدم هذه الطريقة في المقام الأول لأعطال المقاومة العالية والوميض، حيث تحول الإشارات الصوتية من نقطة التفريغ إلى إشارات كهربائية يتم تضخيمها وتصفيتها وعرضها. تشير نقطة أقصى شدة صوت إلى موقع العطل.
تحدد هذه الطريقة مسار الكابل ومواقع الأعطال عن طريق اكتشاف خصائص إشارة النبض باستخدام ملف حثي. تشير الانحرافات في خصائص إشارة النبض إلى نقاط العطل.
بالنسبة لأعطال الأرض في الكابلات المدفونة، تستخدم هذه الطريقة قياسات فرق الجهد. عن طريق تحريك نقطتي اختبار (A و B) على طول مسار الكابل، يتم تحديد نقطة العطل حيث يصبح فرق الجهد صفراً أو يعكس القطبية.
