| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | اكس اتش دي دي 503 اي |
| النموذج رقم | XHDD503E |
| استخدام | اختبار كابلات الشبكة، اختبار كابلات الصوت، اختبار كابلات المحوري، اختبار كابلات الرقمية |
| القوة | الكهرباء |
| اللون | أسود |
| مرشح | 200 هرتز-1600 هرتز اختياري |
| مكاسب الإنتاج | 16 مستوى (0 ~ 112dB) |
| دقة الموقع الصوتي المغناطيسي | أقل من 0.2 متر |
| دقة تحديد موقع الجهد الخطوي | أقل من 0.5 متر |
| دقة تحديد المسار | أقل من 0.5 متر |
| حزمة النقل | غلاف خشبي |
| العلامة التجارية | اختبار XZH |
| الأصل | الصين |
| الرمز السريع | 9031809090 |
| القدرة على التوريد | 2000PCS/سنة |
| الضمان | 12 شهراً |

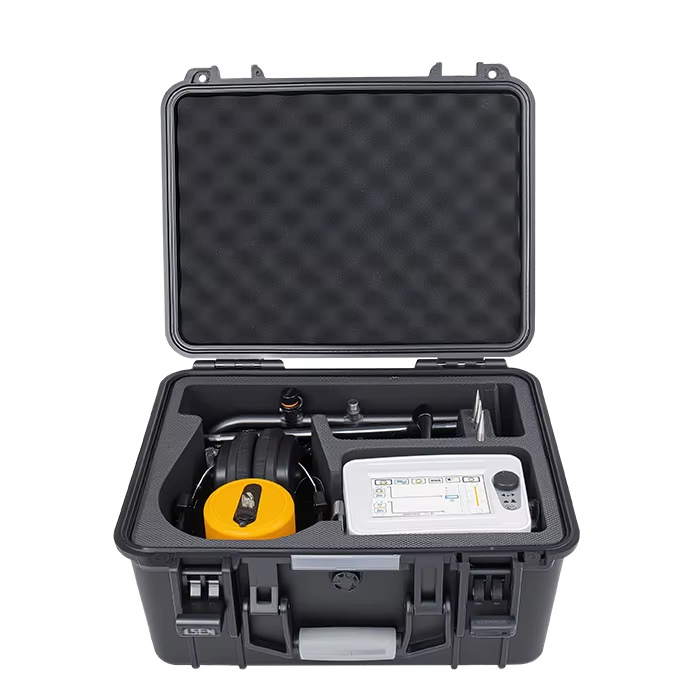

يستخدم جهاز تحديد نقاط خطأ الكابل مبادئ التذبذب والحث الكهرومغناطيسي لتحديد الموقع المحدد لنقاط خطأ الكابل.مولد نبضات عالية الجهد يسبب تفريغ فلاش اوفر في نقطة الفشل، وتكتشف موجات الاهتزاز والصوت والموجات الكهرومغناطيسية الناتجة بواسطة المسبار الخاص للأداة لموقع الخطأ الدقيق.
معايير المرشح:جميع الممرات: 100 هرتز ~ 1600 هرتز ، الممر المنخفض: 100 هرتز ~ 300 هرتز ، كوالكوم: 160 هرتز ~ 1600 هرتز ، النطاق الترددي: 200 هرتز ~ 600 هرتز
زيادة القناة:8 مستويات قابلة للتعديل
زيادة القناة المغناطيسية:8 مستويات قابلة للتعديل
زيادة الجهد في الخطوة:8 مستويات قابلة للتعديل
مكاسب الخروج:16 مستوى (0~112db)
عائق الخروج:350Ω
دقة تحديد المواقع المغناطيسية الصوتية:≤0.1m
دقة تحديد موقع الجهد الدوري:≤0.5m
دقة تحديد المسار:≤0.5m
طريقة تحكم الشاشة:شاشة لمسة ذات سطوع عالي 5 بوصات
مصدر الطاقة:4*18650 بطاريات الليثيوم القياسية
وقت الاستعداد:أكثر من 8 ساعات
الأبعاد:428L × 350W × 230H (ملم)
وزن:7 كجم
ظروف العمل:-25~65 درجة مئوية الرطوبة النسبية ≤90%
1طريقة المزامنة الصوتية المغناطيسيةيجمع بين القياس الصوتي التقليدي مع الكشف عن الإشارات الكهرومغناطيسية لموقع الخطأ الدقيق عن طريق قياس الاختلافات الزمنية بين الإشارات.
2طريقة الصوت النقي:يستخدم نبضات عالية الجهد لإنشاء أصوات تفريغ في نقاط الفشل، تم اكتشافها بواسطة أجهزة استشعار صوتية حساسة لتحديد الموقع الدقيق.
3طريقة مغناطيسية نقية:يكتشف إشارات النبض من خلال ملفات الحث لتحديد مسار الكابل ومواقع الخطأ.
4طريقة الإطار الأولي:يستخدم قياسات الفرق المحتمل لتحديد أخطاء الأرض في الكابلات المدفونة عن طريق الكشف عن التغيرات في خصائص المجال الكهربائي.
الإطار (أ) يدخل وضع الاختبار تلقائيًا عند توصيله المؤشرات الحمراء والخضراء تظهر تغيرات قوة الإشارةمع الحد الأقصى للانحراف الذي يحدث حوالي 5 أمتار قبل وبعد موقع الخطأ.
