تحديد عيب الكابل
>

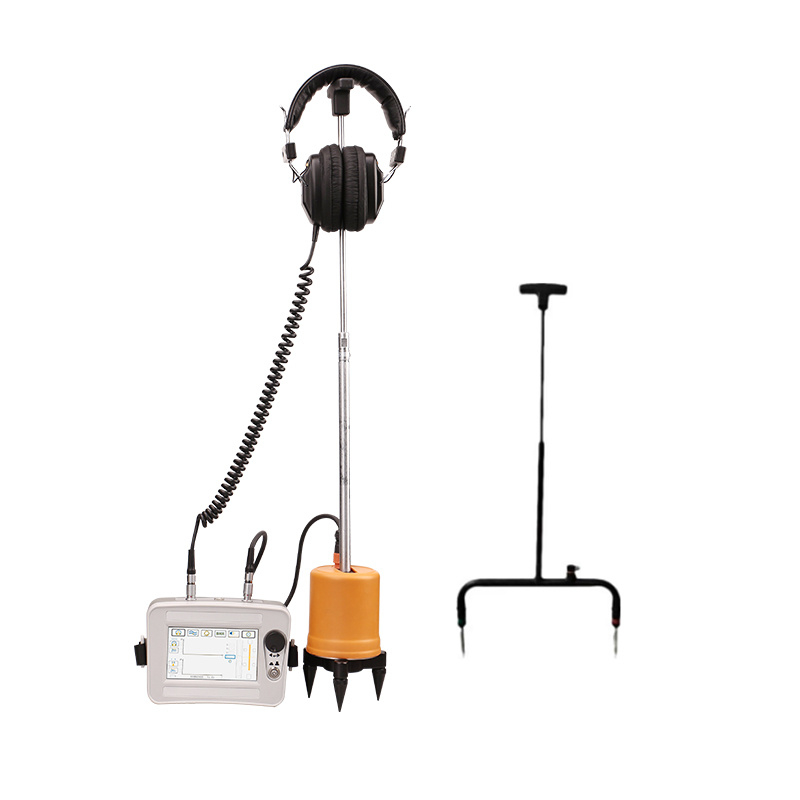

جهاز تحديد أعطال الكابلات الخارجية المحمول بشاشة لمس 10.1 بوصة

جهاز تحديد أعطال الكابلات الخارجية المحمول بشاشة لمس 10.1 بوصة

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: CE/ISO
رقم الموديل: إكس إتش دي دي 503
معلومات مفصلة
مكان المنشأ:
الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
CE/ISO
رقم الموديل:
إكس إتش دي دي 503
إبراز:

High Light

إبراز:

جهاز تحديد أعطال الكابلات المحمول بشاشة لمس

,

جهاز تحديد أعطال الكابلات الخارجية 10.1 بوصة

,

كاشف أعطال الكابلات بشاشة لمس

Trading Information
الحد الأدنى لكمية:
1 مجموعة
تفاصيل التغليف:
تغليف خشبي
وقت التسليم:
5-8 أيام عمل
شروط الدفع:
T/T
القدرة على العرض:
2000 وحدة/سنة
وصف المنتج
جهاز تحديد أعطال الكابلات المتنوع في الهواء الطلق

وحدة محمولة جاهزة للاستخدام في الهواء الطلق مع واجهة شاشة تعمل باللمس وقدرات متقدمة للطاقة الصدمية/الارتداد للكشف الدقيق عن الأعطال وتحديد موقعها.

الميزات الرئيسية
شاشة TFT ملونة تعمل باللمس مقاس 10.1 بوصة بدقة 1024 × 600
نظام مدمج للتشغيل الآمن والمستقر مع واجهة بسيطة
طرق اختبار متعددة: نبضة جهد منخفض، تفريغ جهد عالي، نبضات متعددة (8 مرات)
أخذ عينات مستمر تلقائي مع التقاط شكل الموجة في الوقت الفعلي
سعة تخزين ضخمة: 8000+ شكل موجة جهد منخفض/عالي، 250+ سجل نبضات متعددة
بطارية ليثيوم مدمجة ذات سعة كبيرة للتشغيل بدون مصدر طاقة خارجي
طاقة الصدمة/الارتداد 2048 جول مع اختبار تيار مستمر يصل إلى 32 كيلو فولت
وحدة محمولة بتصنيف IP43 مع أربع عجلات لسهولة التنقل
المواصفات الفنية
الميزات العامة
العرض لوحة TFT ملونة صناعية مقاس 10.1 بوصة بإضاءة خلفية LED (450 شمعة/متر مربع)
التشغيل واجهة مقبض دوار واحد مع إمكانية اللمس المتعدد
معايير السلامة مطابقة لمعايير CE؛ EN 61010، EN 50191، VDE 0104، VDE 015، DGUV 203-034
ظروف العمل -25 درجة مئوية إلى +65 درجة مئوية، رطوبة نسبية ≤ 90%
مولد صدمات الجهد العالي
جهد الخرج 0-8 كيلو فولت، 0-16 كيلو فولت، 0-32 كيلو فولت
طاقة التفريغ 2048 جول @ كل مستوى جهد
تيار الاحتراق حتى 60 مللي أمبير @ 32 كيلو فولت، 120 مللي أمبير @ 16 كيلو فولت، 240 مللي أمبير @ 8 كيلو فولت
الأبعاد 534 × 444 × 805 مم (130 كجم)
جهاز تحديد أعطال الكابلات TDR
طرق الاختبار نبضة جهد منخفض، تيار نبضي، جهد نبضي، نبضة متعددة ARC
نطاق القياس ≥ 120 كم بدقة ± (0.5% × L + 1 متر)
الحد الأدنى للدقة 0.07 متر
محدد موقع الأعطال الصوتي/المغناطيسي المتزامن
دقة تحديد الموقع 0.1 متر للنقطة الثابتة، المسار، وجهد الخطوة
وقت العمل 8+ ساعات على 4 بطاريات ليثيوم 18650
الوزن الوحدة الرئيسية 0.6 كجم؛ المستشعر 1.4 كجم
كابلات الاختبار
High voltage test cables for fault locator
كابل خرج الجهد العالي نواة 2.5 مم²، تصنيف 50 كيلو فولت تيار مستمر، طول قياسي 5 متر
كابل التأريض نواة رئيسية 16 مم²، طول قياسي 5 متر

ملاحظة: مطلوب كابلات جهد عالي خاصة - حافظ على مسافة آمنة أثناء التشغيل.

طرق تحديد الموقع المسبق
Cable fault pre-location methods diagram
ARC Multishot: يقارن مسارات الجهد المنخفض/العالي مع 8 قياسات مقارنة لكل لقطة
ICE/Surge Pulse: يقيس مكون التيار للموجة المسافرة بعد تفريغ المكثف
DECAY: يقيس مكون الجهد بعد إشعال مصدر تيار مستمر عالي الجهد للكابلات الطويلة
IFL: تحديد الأعطال المتقطعة للأعطال ذات الخصائص المتغيرة
