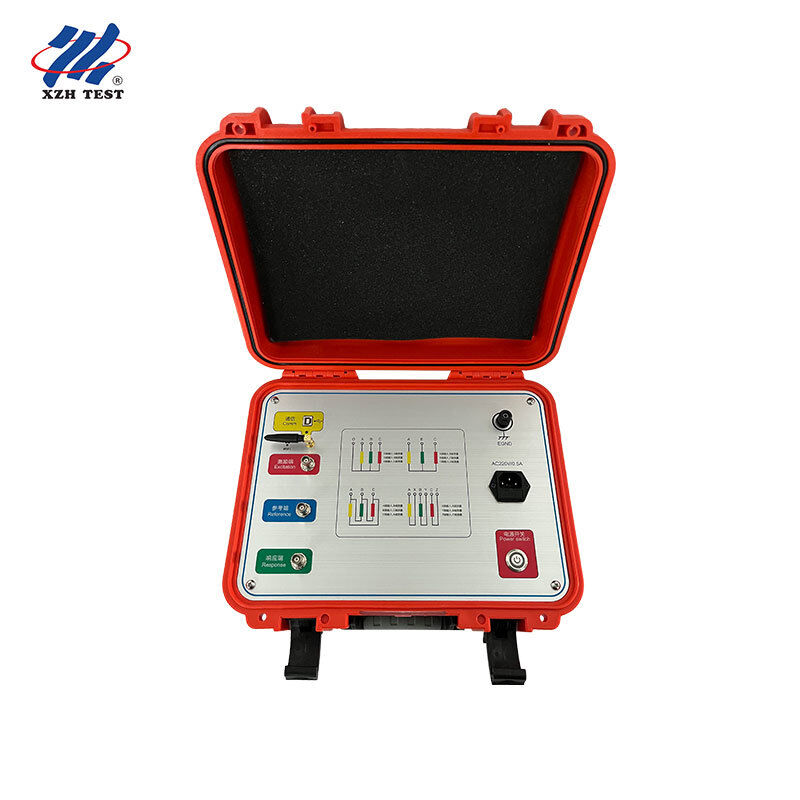

محول اختبار التشوه مع تكنولوجيا FRA في XHBX1501

Name: محول اختبار التشوه مع تكنولوجيا FRA في XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: إكس إتش بي إكس 1501
Price: 4,115.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE/ISO
رقم الموديل:	إكس إتش بي إكس 1501

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE/ISO

رقم الموديل:

إكس إتش بي إكس 1501

إبراز:

High Light

إبراز:

DDS التدقيق التردد مسح

إعداد البصمة المصنعة

عينة A/D مزدوجة القناة ذات 16 بت

Trading Information

الحد الأدنى لكمية:

1 وحدة

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

تغليف خشبي

وقت التسليم:

5-8 أيام عمل

شروط الدفع:

T/T

القدرة على العرض:

2000 وحدة/سنة

وصف المنتج

تطبيق مستهدف: مصمم خصيصًا لخطوط إنتاج تصنيع المحولات وأقسام ضمان الجودة / مراقبة الجودة التي تحتاج إلى إنشاء بصمات مرجعية دقيقة وقابلة للتتبع لـ FRA قبل شحن المنتج. على عكس أدوات التشخيص الميدانية، يركز XHBX1501 على التحقق من سلامة اللفائف في أرض المصنع فور التجميع - مما ينشئ مجموعة بيانات مرجعية موثوقة سيتم مقارنة جميع قياسات المجال المستقبلية بها طوال عمر خدمة المحول الذي يزيد عن 30 عامًا.

جهاز اختبار تشوه لفائف المحولات - تقنية FRA | XHBX1501

يستخدم جهاز اختبار تشوه لفائف المحولات XHBX1501 تقنية متقدمة لتحليل استجابة التردد (FRA) لتقييم الظروف الداخلية للملفات بدقة. من خلال قياس المعلمات المميزة عبر مجالات تردد مختلفة، يقوم هذا الجهاز بقياس التغيرات في استجابة الملفات لتحديد شدة التشوه، مما يتيح تقييمًا دقيقًا لما إذا كانت المحولات تتطلب صيانة أو إصلاحًا. كجهاز مخصص لأرض المصنع، فإنه ينشئ بصمة FRA المرجعية الذهبية التي ترتكز عليها استراتيجية التشخيص الكاملة لدورة حياة المحول.الميزات الرئيسية لضمان جودة الإنتاجإنشاء خط أساس المصنع:

XHBX1501

ينشئ بصمات استجابة تردد دقيقة لكل لفائف محول مصنعة حديثًا قبل الشحن - مجموعة البيانات المرجعية الموثوقة لجميع المقارنات الميدانية المستقبلية، والمطالبات بالضمان، والتحقيقات في الأعطال.

مسح التردد الرقمي DDS: توفر تقنية التوليف الرقمي المباشر الدقيق تشخيصًا دقيقًا للأعطال عبر النطاق الكامل من 100 هرتز إلى 2 ميجاهرتز، مما يكتشف التواء اللفائف، والانتفاخ، والإزاحة، والميلان، والدوائر القصيرة بين اللفات، وأعطال التلامس بين الأطوار أثناء اختبار الإنتاج.
أخذ عينات مزدوج القناة بدقة 16 بت: يضمن التقاط قناتين متزامنتين عالي السرعة لبيانات سعة الطور والاستجابة دقة قياس على مستوى المختبر في أرض المصنع.
قدرة المقارنة المزدوجة: تضمن المقارنة الأفقية (التحقق من تناسق طور A-B-C) أن جميع الأطوار الثلاثة تلبي تفاوتات التصنيع. تتيح المقارنة الطولية لفنيي الخدمة الميدانيين المستقبليين تراكب قياسات الخدمة على خط الأساس للمصنع للكشف المبكر عن التدهور.
أوضاع المسح المزدوج: مسح التردد الخطي والمجزأ مع الفهرسة الخطية أو اللوغاريتمية - تكوينات مرنة لتتناسب مع تصميمات المحولات المحددة ومتطلبات مواصفات العملاء.
إنشاء تقارير تلقائي: يجمع بيانات الاختبار، ومنحنيات المقارنة، واستنتاجات التشخيص الناجح / الفاشل في مستندات Word منسقة - قابلة للإرفاق مباشرة بتقارير اختبار المصنع، ووثائق تسليم العملاء، وسجلات تتبع ضمان الجودة.
الامتثال لـ DL/T911-2004: الامتثال الكامل لمعيار صناعة الطاقة، مما يضمن قبول نتائج اختبار المصنع من قبل عملاء المرافق، والمفتشين الخارجيين، والسلطات التنظيمية.
المواصفات الفنيةنطاق تردد المسح

100 هرتز - 2 ميجاهرتز

نطاق قياس السعة	-100 ديسيبل - 20 ديسيبل
دقة تردد المسح	0.005%
مقاومة خرج الإشارة	50 أوم
مقاومة دخل الإشارة	1 ميجا أوم
سعة خرج الإشارة	± 10 فولت ذروة (قابلة للتعديل بالبرنامج)
أخذ عينات A/D	مزدوج القناة 16 بت عالي السرعة
سرعة الاختبار	1-2 دقيقة لكل لفائف طور
الاتصال	USB + بلوتوث اختياري
الأبعاد	310 × 400 × 330 ملم (علبة ألومنيوم)
معيار الامتثال	DL/T911-2004
أسئلة متكررة	س 1: لماذا يعد إنشاء بصمة خط أساس المصنع أمرًا ضروريًا لإدارة دورة حياة المحول؟

خط أساس FRA للمصنع هو مجموعة البيانات المرجعية الأكثر أهمية لدورة حياة المحول بأكملها. بدونها، ليس لدى فنيي الخدمة الميدانيين الذين يقارنون قياسات FRA بعد الحادث أو الصيانة أي توقيع موثوق به "كما تم تصنيعه" للرجوع إليه - مما يجبرهم على الاعتماد على مقارنات الوحدات الشقيقة التي قد تخفي التدهور التدريجي المشترك عبر جميع الوحدات. ينشئ XHBX1501 هذه البصمة الذهبية عند نقطة التصنيع، عندما تكون هندسة اللفائف معروفة بأنها صحيحة، مما يوفر مرجعًا لا يمكن دحضه لمطالبات الضمان، والتحقق بعد النقل، وعقود من مقارنات التشخيص المستقبلية. هذا مطلب قياسي في العديد من مواصفات مشتريات المرافق للمحولات التي تزيد عن 110 كيلوفولت.

س 2: كيف يتكامل سير عمل اختبار المصنع مع عمليات ضمان الجودة الحالية للإنتاج؟

تم تصميم XHBX1501 للتكامل السلس في اختبار إنتاج المحولات. مع سرعة اختبار 1-2 دقيقة لكل طور، تضيف قياسات خط الأساس الكاملة ثلاثية الأطوار وقتًا ضئيلًا إلى تسلسل اختبار المصنع الحالي. تقوم وظيفة تقرير Word التلقائي بإنشاء مستند منسق يحتوي على جميع منحنيات استجابة التردد، وبيانات مقارنة الطور، واستنتاجات النجاح / الفشل - قابلة للإرفاق مباشرة بحزمة وثائق اختبار قبول المصنع (FAT) للمحول. يتيح الاتصال عبر USB والبلوتوث الاختياري نقل البيانات إلى قواعد بيانات ضمان الجودة للمصنع ومستودعات تسليم العملاء دون الحاجة إلى نسخ يدوي.

س 3: ما هي أنواع عيوب اللفائف التي يمكن اكتشافها أثناء اختبار الإنتاج؟

يحدد XHBX1501 أربع فئات رئيسية من تشوهات اللفائف أثناء الإنتاج: (1) التواء اللفائف وانتفاخها - تشوه شعاعي ناتج عن مشاكل في تثبيت الملفات غير المتساوية أو شد اللف؛ (2) إزاحة الملفات وميلانها - عدم محاذاة محورية يمكن اكتشافها قبل مغادرة المحول للمصنع؛ (3) تشوه الدائرة القصيرة بين اللفات - دليل على تلف العزل أثناء التجميع؛ و (4) أعطال التلامس بين الأطوار. يمنع اكتشاف هذه العيوب في المصنع الأعطال المكلفة في الميدان والمطالبات بالضمان، بينما تضمن تقنية المسح الدقيق DDS التقاط حتى التشوهات الدقيقة في بصمة خط الأساس.

س 4: كيف يجب نقل بيانات خط أساس المصنع إلى العميل النهائي؟

يدعم XHBX1501 طرق تسليم بيانات متعددة: (1) إنشاء مستند Word تلقائي - تقارير منسقة جاهزة للإدراج في حزم وثائق FAT؛ (2) تصدير تخزين USB كبير - ملفات بيانات خام متوافقة مع برنامج التحليل المقدم للعملاء؛ (3) اتصال مباشر بالكمبيوتر عبر USB للتكامل مع أنظمة إدارة ضمان الجودة للمصنع. نوصي بتزويد العملاء بكل من تقرير PDF / Word المنسق للمرجع الفوري وملفات البيانات الخام للمقارنة الطولية المستقبلية باستخدام برنامج تحليل FRA الخاص بهم. يضمن التنسيق المتوافق مع DL/T911-2004 التشغيل البيني مع منصات التشخيص القياسية للمرافق.

س 5: هل يمكن لبصمة خط الأساس التحقق من سلامة اللفائف بعد النقل إلى موقع التركيب؟

بالتأكيد - وهذا هو أحد أكثر التطبيقات قيمة لخط أساس المصنع. بعد نقل المحول إلى موقع التركيب، يمكن مقارنة قياس FRA سريع باستخدام أي جهاز متوافق مع خط أساس المصنع للتحقق من عدم حدوث أي تشوه في اللفائف أثناء الشحن والمناولة. تقوم وظيفة المقارنة الطولية بتراكب القياس في الموقع مباشرة على منحنيات مرجع المصنع، مما يسلط الضوء فورًا على أي انحرافات. هذا أمر بالغ الأهمية بشكل خاص للمحولات الكهربائية الكبيرة التي يتم نقلها لمسافات طويلة أو عبر تضاريس صعبة، حيث يعد إزاحة اللفائف الناجمة عن النقل وضع فشل معروفًا. يمكن أن يمنع تحديد مثل هذا الضرر قبل التشغيل الأعطال الكارثية أثناء الخدمة ويحل مطالبات تأمين الشحن بكفاءة.
