| Place of Origin: | Xi'an, Shaanxi, China |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE ISO |
| Model Number: | XHHV535-4T |
مصمم لـ: فرق صيانة شبكات الكابلات بجهد 35 كيلوفولت، مقاولو تحديد الأعطال، فرق اختبار محطات المرافق
القيمة الأساسية: مولد نبضات مخصص بجهد 35 كيلوفولت — لا تبديل متعدد الجهد، لا تنازلات. 2450 جول من طاقة التفريغ محسّنة لفئة جهد واحدة، مع ثلاثة أوضاع تشغيل لتتناسب مع استراتيجية تحديد الأعطال لديك.
تتنازل مولدات النبضات متعددة الجهد عند كل خطوة جهد — قيم المكثفات، توقيت التفريغ، وتوزيع الطاقة يتم حساب متوسطها عبر النطاقات. يلغي XHHV535-4T هذا التنازل بتخصيص مرحلة الطاقة الكاملة ومكثف 4 ميكروفاراد لفئة 35 كيلوفولت. النتيجة: 2450 جول من طاقة التفريغ النظيفة والمتحكم بها والمحسّنة لشبكات الكابلات متوسطة الجهد من 33 كيلوفولت إلى 35 كيلوفولت.
بالنسبة للمرافق والمقاولين الذين تعمل أساطيلهم بشكل أساسي على كابلات التوزيع والنقل الفرعي بجهد 35 كيلوفولت، تعني الوحدة المخصصة عدم وجود أخطاء في اختيار الجهد، وعدم وجود تنشيط عرضي في النطاق الخاطئ، وخصائص نبضات متسقة عبر كل حدث تحديد أعطال.
| المعلمة | المواصفات |
|---|---|
| نطاق جهد الخرج | 0-35 كيلوفولت تيار مستمر، قابل للتعديل باستمرار |
| المكثف الداخلي | 4 ميكروفاراد (مخصص لنطاق 35 كيلوفولت) |
| أقصى طاقة تفريغ | 2450 جول (عند 35 كيلوفولت / 4 ميكروفاراد) |
| تصنيف طاقة النبضات | 2 كيلوفولت أمبير |
| دقة قياس الجهد العالي | مقسم جهد من الدرجة 2.5، مقياس تناظري مزدوج (كيلوفولت + ملي أمبير) |
| أوضاع التشغيل | تحمل التيار المستمر · نبضة واحدة (يدوي) · دورة تلقائية (فاصل زمني ~5 ثوانٍ) |
| أنظمة السلامة | قفل بدء التشغيل في وضع الصفر، تفريغ تلقائي للمكثف عند الإيقاف، حماية من التيار الزائد/الجهد الزائد |
| وظائف إضافية | وحدة أخذ عينات شكل موجة عطل الكابل المدمجة (خرج Q9 لمحدد موقع TDR)، وضع اختبار تحمل الجهد المستمر |
| الأبعاد | تصميم مثبت على عربة مع عجلات مدمجة ومقبض نقل |
| الوزن | ~119 كجم |
| مصدر الطاقة | تيار متردد 220 فولت ±10%، 50 هرتز ±2 هرتز (يمكن تخصيص ترددات أخرى) |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +50 درجة مئوية |
| الشاشة | مقياس تناظري مزدوج — مقياس الجهد + مقياس التيار |
| العلامة التجارية / المنشأ | XZH TEST / شيان، شنشي، الصين |
| الشهادات | CE، ISO |
2450 جول مقابل مولدات الجهد المتعددة النموذجية: عند 35 كيلوفولت مع 4 ميكروفاراد، ينتج XHHV535-4T طاقة تفريغ أعلى بنسبة تصل إلى 20% من وحدات الجهد المتعددة عند إعدادات مماثلة. تترجم هذه الطاقة الإضافية مباشرة إلى توقيعات صوتية أعلى عند نقطة العطل — وهو أمر بالغ الأهمية لتحديد الأعطال عالية المقاومة حيث تكون التفريغات الضعيفة غير قابلة للكشف على السطح.

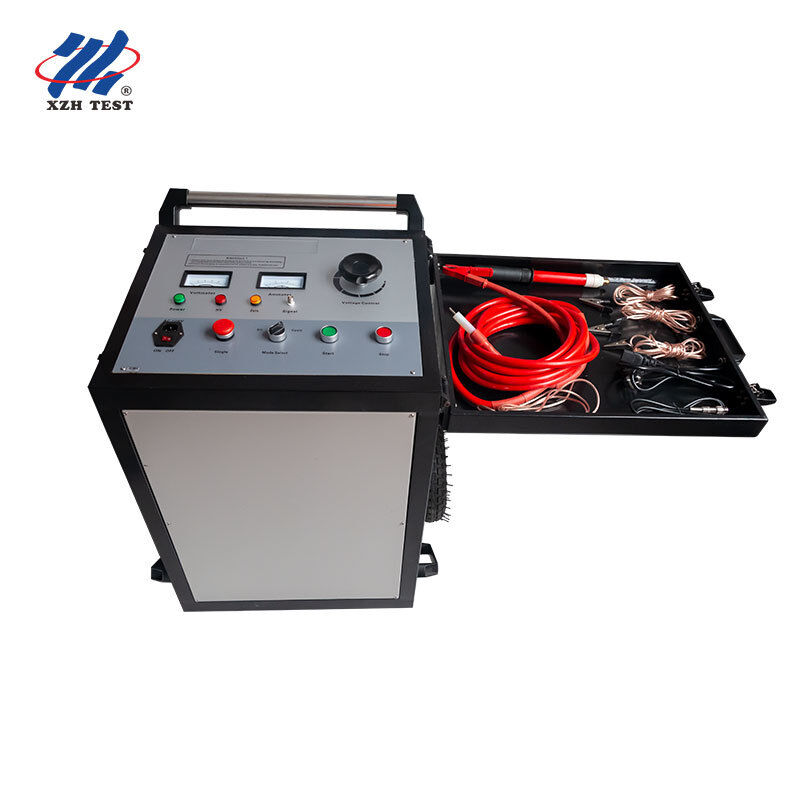

يتبع تخطيط التحكم في XHHV535-4T تسلسل تشغيل منطقي من اليسار إلى اليمين، مما يقلل من وقت التدريب ويقلل من أخطاء المشغل في ظروف ميدانية:
| التحكم / المؤشر | الوظيفة |
|---|---|
| مقياس التيار / مقياس الجهد | مقاييس تناظرية مزدوجة من الدرجة 2.5 — مقياس التيار الأيسر يظهر تيار الجانب منخفض الجهد، مقياس الجهد الأيمن يعرض خرج الجهد العالي في الوقت الفعلي بالكيلوفولت |
| مؤشر الصفر (أصفر) | يضيء عندما يكون مقبض التحكم في الجهد في وضع الصفر — زر البدء فعال فقط عندما يكون هذا المؤشر مضاءً |
| مؤشر الجهد العالي (أحمر) | يضيء عند تنشيط خرج الجهد العالي — يعمل كتحذير مرئي لجميع الأفراد داخل منطقة الاختبار |
| مؤشر الطاقة (أخضر) | يؤكد وجود مدخل تيار متردد 220 فولت بعد تشغيل مفتاح الطاقة الرئيسي |
| محدد الوضع | مفتاح دوار بثلاثة مواضع: تحمل التيار المستمر · نبضة واحدة · دورة تلقائية |
| زر البدء | يمكّن خرج الجهد العالي — فعال فقط في وضع الصفر (قفل بدء التشغيل الصفري). يرفع مرحل البدء عند الضغط عليه |
| زر الإيقاف | يقطع خرج الجهد العالي فورًا، ويسقط مرحل البدء، ويشغل تفريغ المكثف التلقائي — اضغط عند أي علامة على تشغيل غير طبيعي |
| مقبض التحكم في الجهد | قابل للتعديل باستمرار من 0 إلى 35 كيلوفولت — الدوران في اتجاه عقارب الساعة يزيد الخرج. يجب العودة إلى الصفر قبل كل دورة بدء |
س: كيف يعمل مولد النبضات عالي الجهد في تحديد أعطال الكابلات؟
يفرغ مولد النبضات نبضة عالية الطاقة في الكابل المعيب، مما يخلق قوس جهد عالي متحكم به عند نقطة العطل. ينتج هذا القوس إشارة صوتية (صوت طرق عالي يمكن اكتشافه بواسطة ميكروفونات أرضية) ونبضة كهرومغناطيسية (يمكن اكتشافها بواسطة مستقبل استقرائي). من خلال الجمع بين أوقات وصول الإشارة الصوتية والكهرومغناطيسية، يمكن للمشغلين تحديد موقع العطل الدقيق بدقة — وهي تقنية تُعرف بالمزامنة الصوتية المغناطيسية.
س: ما هو نطاق الجهد الذي يجب أن أختاره لأنواع الكابلات المختلفة؟
يتبع اختيار الجهد الجهد التشغيلي المقنن للكابل كدليل عام. بالنسبة لكابلات الجهد المنخفض (حتى 1 كيلوفولت)، استخدم نطاق 8 كيلوفولت أو 12 كيلوفولت. بالنسبة لكابلات التوزيع متوسطة الجهد (6-15 كيلوفولت)، فإن نطاق 16 كيلوفولت مناسب. بالنسبة لكابلات النقل عالية الجهد (35 كيلوفولت وما فوق)، استخدم نطاق 32 كيلوفولت. استشر دائمًا مواصفات الجهد الأقصى للاختبار من الشركة المصنعة للكابل وتأكد من الحفاظ على جميع خلوصات السلامة أثناء تشغيل الجهد العالي.
س: ما هي احتياطات السلامة التي يجب ملاحظتها أثناء تشغيل مولد النبضات؟
يتطلب اختبار مولد النبضات عالي الجهد بروتوكولات سلامة صارمة. تحقق دائمًا من أن الكابل مفصول تمامًا عن الطاقة ومعزول عن جميع مصادر الطاقة قبل التوصيل. قم بإنشاء محيط أمان لا يقل عن 5 أمتار حول منطقة الاختبار مع لافتات تحذير. يجب على جميع الأفراد ارتداء معدات الوقاية الشخصية المناسبة بما في ذلك الملابس المقاومة للقوس، وقفازات عزل الجهد العالي، وأحذية عازلة. توفر ميزات السلامة المدمجة — التفريغ التلقائي عند انقطاع التيار، والإيقاف الطارئ، وقفل الجهد الصفري — طبقات إضافية من الحماية ولكن لا ينبغي أن تحل محل إجراءات السلامة المناسبة أبدًا.
س: ما هي ميزة مستويات الطاقة المتعددة (الجول) في هذه الوحدة؟
تخدم مستويات الطاقة المختلفة أغراض تشخيصية مختلفة. إعدادات الطاقة المنخفضة (مثل 864 جول - 1024 جول) مثالية للتأكيد الأولي للعطل وتحديد الأعطال عالية المقاومة حيث يمكن للطاقة المفرطة أن تزيد من تلف الكابل. توفر الطاقة المتوسطة (1225 جول - 2048 جول) قوة إشارة صوتية مثالية لمعظم تحديد الأعطال الروتيني. الطاقة العالية (2450 جول +) مخصصة للكابلات الطويلة جدًا، وسيناريوهات الدفن العميق، أو الأعطال عالية المقاومة التي تتطلب توليد قوس أقوى لإنتاج توقيع صوتي قابل للكشف. يسمح الاختيار ثلاثي المستويات للمشغلين بمطابقة خرج الطاقة مع الظروف الميدانية.
س: ما هو الضمان والدعم المشمول مع مولد النبضات هذا؟
ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع مع دعم فني مدى الحياة. حاصل على شهادة CE و ISO 9001:2015. تتضمن كل وحدة مولد النبضات، وكابل خرج الجهد العالي، وكابل التأريض، وقضيب التفريغ، ودليل المستخدم، وحل نقل واقٍ. تتوفر خدمة التركيب في الموقع، والتشغيل، وتدريب سلامة المشغل عند الطلب. قطع الغيار بما في ذلك فجوات التفريغ، والمكثفات، وصمامات الجهد العالي متوفرة للاستبدال السريع.
