جهاز تحديد كابل متعدد الوظائف جهاز تحديد الكابلات الذكي

وصف المنتج

1.الظروف الأساسية وظروف العمل

2مواصفات جهاز الإرسال

أداة تعريف الكابلات المباشرة 505DS ، المعروفة أيضًا باسم أداة تعريف الكابلات ، أداة تعريف الكابلات متعددة الوظائف ، وأداة تعريف الكابلات الذكية ،مصممة لمهندسي كابلات الطاقة وعمال الكابلات لحل المشاكل التقنية لتحديد الكابلاتيمكن للمستخدم تحديد أحد كابلات الهدف بدقة من بين الكابلات المتعددة من خلال الجهاز ، حتى يتجنب قطع الكابلات الحية عن طريق الخطأ وتسبب حوادث خطيرة.تبدأ تحديد الكابل من العملية في كلا الطرفين من الكابليجب ضمان دقة الرقمنة المزدوجة في كلا الطرفين من الكابل. تم تصميم هذا الجهاز بتكنولوجيا PSK جنبا إلى جنب مع خوارزميات دقيقة.مهما كانت ذاكرة الموظفين في الموقع موثوقة، فإنه لا يمكن أن يحل محل التعرف على الأدوات المهنية. هذا المنتج لديه أيضا وظائف تحديد الكابلات الحية، تحديد كابلات انقطاع الطاقة، اختبار التيار المتردد،اختبار الجهد المترددوهي تتكون من جهاز إرسال، ومشبك تيار إرسال، ومستقبل، ومشبك تيار مرن.

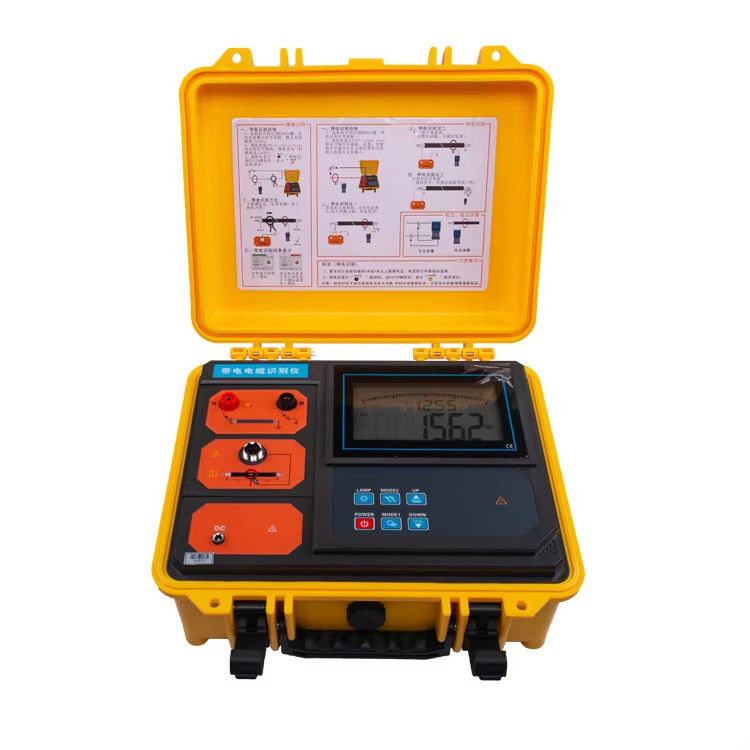

جهاز الإرسال:إنها ترسل إشارات إلى الكابل المستهدف أثناء تحديد كابلات التشغيل و كابلات إيقاف الطاقةوحماية تلقائيةيستخدم جهاز الإرسال تصميم صندوق أدوات خاص متكامل ، ويستخدم بلاستيك البولي بروبلين كمادة خام ، ويضيف ملءات مركبة جديدة للتصبيح بالحقن لمرة واحدة.الصلابة، صلابة، مقاومة للارتداء، مقاومة للحرارة، وأداء العزل. يمكن أن تتحمل الخزانة ضغط حوالي 200 كجم، يعرض شاشة LCD الكبيرة المضيف بقية طاقة البطارية في الوقت الحقيقي،ضوء خلفي أبيض، والإشارة الديناميكية لإشارة الانبعاثات، والتي تكون واضحة في لمحة واحدة.

مشبك نقل:عندما يتم تحديد الكابل الحي ، يربط المقبض الإرسالي الإشارة من جهاز الإرسال إلى كابل الهدف. حجم الفك Φ120mm. يحتوي المقبض الإرسالي على التوجيه.تدفق إشارة الإرسال من الاتجاه المشار إليه بالسهم على مشبك الإرسالأثناء التعرف المباشر: استخدم المسامير لربط تيار النبض الخارجي، إصدار أربع ترددات: 625 هرتز، 1562 هرتز، 2500 هرتز، 10 كيلو هرتز،زوج إلى كابل الهدف (كابل الهدف هو كابل مدرع ثلاثي النواة) من خلال جهاز الإرسال، وإدخال نبضات مركبة في كابل الركيزة إشارة التيار،التيار النبض يولد حقل كهرومغناطيسي حول كابل الهدف للمستقبل ومشبك التيار المرن للكشف عن وتحديد؛ لأن تيار النبض اتجاهي، الكشف هو أيضا اتجاهي.

عند تحديد عطل الطاقة:يتم استخدام تيار نبض الخروج المرتبط مباشرة لإدخال إشارة تشفير النبض في قلب الكابل.هذا التيار يولد مجالا كهرومغناطيسيا حول كابل الهدف للمستقبل والضغط الحالية مرنة للكشف، فك تشفير، وتحديد؛ لأن التيار لديه الاتجاه، لذلك الكشف هو أيضا الاتجاه.

المستقبل:إنه جهاز محمول، شاشة LCD ملونة 3.5 بوصة، مع معالج صغير عالي السرعة مدمج مع خوارزميات دقيقة، لتحديد وفك تشفير إشارة التيار النبض من جهاز الإرسال،ولها وظيفة معايرة قوة الإشارة لعرض قوة الإشارة ونتائج الكشف. ممتازة وبديهية؛ عرض ديناميكي من أشرطة نطاق اللون، واضحة في لمحة واحدة، علامة التحقق لتحديد الكابل الناجحة، علامة التحقق الكابل غير المستهدف،يمكن أن تحدد بسرعة وتلقائيا الكابل الهدففي نفس الوقت ، فإن نطاق الجهد القابل للاختبار هو AC 0.00V ~ 600V (50Hz / 60Hz) ، ونطاق تيار AC القابل للقياس هو AC 0.00A ~ 5000A (50Hz / 60Hz) ، وتردد التيار القابل للقياس هو 45Hz ~ 70Hz.

مشبك التيار المرن:إنه لفائف (روكويل) مع قدرة ممتازة على تتبع العابرات، يمكنه تحديد سرعة التيار الرمزي النبض الذي يولده جهاز الإرسال،وهي مناسبة للكابلات السميكة أو الموصلات غير المنتظمة. قطر الفك الداخلي حوالي 200mm، ويمكن أن عقد الكابلات تحت Φ200mm، دون فصل الدائرة التي تم اختبارها، قياس غير اتصال، آمنة وسريعة.

ملاحظة خاصة:هذا جهاز تحديد الكابلات لديه وظائف تحديد الكابلات الحية وتحديد كابلات انقطاع الطاقة.من المحظور بشدة الاتصال بالكابل المباشرتعريف الكابل الحي ينطبق فقط على الكابلات المدرعة ذات الثلاثة نواة. عند التعرف ، لا يمكن خلط المقبض الإرسالي والمقبض ،ويجب أن يكون اتجاه إشارة الدخول متسقًا.
