Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Name: Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 1,050.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	XZH Test
إصدار الشهادات:	CE/ISO
رقم الموديل:	XHHD523L

معلومات مفصلة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XZH Test

إصدار الشهادات:

CE/ISO

رقم الموديل:

XHHD523L

إبراز:

High Light

إبراز:

محدد أعطال الكابلات للجهد القابل للتعديل,جهاز اختبار غلاف كابل الطاقة الأرضي,كاشف أعطال الكابلات القائم على التردد

underground power cable sheath tester

frequency-based cable fault detector

Trading Information

الحد الأدنى لكمية:

1Unit

تفاصيل التغليف:

صندوق خشبي

وقت التسليم:

5-8 أيام العمل

شروط الدفع:

ر/ر

القدرة على العرض:

2000 وحدة/سنة

وصف المنتج

المعلومات الأساسية

رقم الموديل

XHHD523L

وضع الاختبار

اختبار محفوظ

الاستخدام

جهاز اختبار كابل الصوت، جهاز اختبار الكابل المحوري، جهاز اختبار الكابل الرقمي

منطقة الاختبار

تشكيل الكابل

الشهادة

CE, ISO

مخصص

اللون

برتقالي

تردد الاختبار

128 هرتز/111 هرتز/105 هرتز/94 هرتز (Afc)

الدقة

0.5 متر

حزمة النقل

صندوق خشبي مملوء بالإسفنج بالداخل

المواصفات

350 مم * 280 مم * 170 مم

العلامة التجارية

XZH TEST

الأصل

الصين شيان

رمز النظام المنسق

8543201000

القدرة الإنتاجية

1000 قطعة/سنة

وصف المنتج

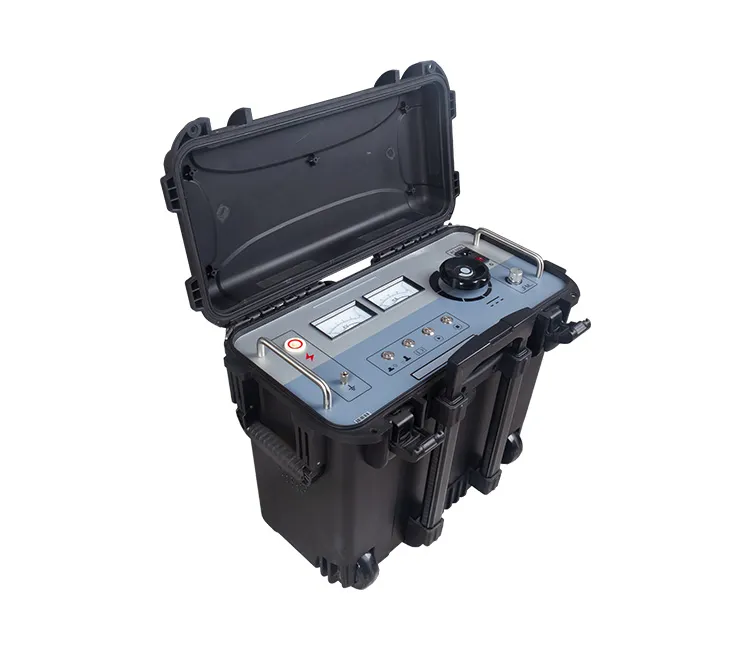

محدد موقع عطل غلاف الكابل XHHD523L

مصمم على أساس مبدأ جسر MURRAY. يتميز الجهاز بخصائص الجهد العالي، وخفة الوزن، والتشغيل المريح، ومحدد موقع عطل غلاف الكابل عالي الجهد.
Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 0

* نقطة الانهيار عالية المقاومة للكابل بعد التمديد، وخاصة نقطة الانهيار عالية المعاوقة الخطية التي يصعب إطلاقها في مقاومة منخفضة، مثل الانهيار عالي المقاومة الخطي للموصل الأوسط للكابل.

* نقطة الانهيار من نوع الوميض، بعد الانهيار، يمكن لمصدر التيار المستمر الحفاظ على القوس، وهناك تيار مستقر يمر عبر الجسر، والجسر لديه حساسية كافية.
* لم ينكسر، ولكن نقطة عيب المقاومة المنخفضة، مثل استخدام مقياس ميغا أوم وجد مقاومة كابل منخفضة، ولكن جهد التشغيل لا يكسر نقطة عيب العزل.

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 1

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 2

خطوة الاختبار:

1. تحقق من حالة الانهيار للكابل باستخدام مقياس متعدد أو ساعة هزازة أو معدات أخرى مقاومة للضغط، وسجل قيمة مقاومة العزل لكل قلب مقابل الأرض أو انهيار الجهد المتبقي.

2. سجل الطول والطراز والمقطع العرضي والمعلمات الأخرى للكابل المراد اختباره، وقم بفحص المسار على طول مسار تمديد الكابل. في كابل الخطأ القصير البعيد والطرف الخارجي للكابل المساعد، اترك شخصًا واحدًا في المراقبة عن بعد لتجنب إصابة الضغط العالي.

3. الأسلاك. يتم توصيل أرضية الجهاز بشكل موثوق به بهيكل التأريض لموقع التحديد.
يتم توصيل قضبان التأريض بأرضية الجهاز. يتم توصيل رأس القياس (المشبك الأسود) بنواة الكابل المعيبة و
يتم توصيل نهاية القياس (المشبك الأحمر) بنواة الكابل المساعدة.

4. صفر الجسر (مقبض الجهد العالي ليس صفراً). قم بتشغيل الطاقة وقم بتدوير زر الصفر لضبط الجلفانومتر على الصفر.

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 3

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 4

5. يتم توصيل مصدر الطاقة بـ AC220V.

6. زيادة الضغط. قم بتشغيل مفتاح الطاقة ويضيء مؤشر الطاقة. عند تدوير مقبض الضغط العالي عكس اتجاه عقارب الساعة، يتم تنشيط موضع الصفر.

7. قم بتدوير مقبض الضغط العالي في اتجاه عقارب الساعة وشاهد مقياس الفولتميتر ومقياس التيار الكهربائي حتى يتجاوز مقياس التيار الكهربائي 5 مللي أمبير. إذا كان التيار غير مستقر، فقد يستمر الجهد في الارتفاع لفترة من الوقت لتشكيل قوس مستقر أو منطقة موصلة، مما يؤدي إلى استقرار التيار أثناء الاختبار.

8، تعديل التوازن. قم بتدوير مقبض التكبير في اتجاه عقارب الساعة لزيادة الحساسية خطوة بخطوة حتى
ينحرف الجلفانومتر بشكل كبير ولكنه لا يتجاوز الحد الأقصى. قم بتدوير القرص لجعل الجلفانومتر صفراً. (إذا كان المؤشر إلى اليسار، فقم بالتدوير في اتجاه عقارب الساعة، والمؤشر إلى اليمين، وعكس اتجاه عقارب الساعة). لاحظ قراءة P1 لقرص الصنج في هذا الوقت.

9، انخفاض الجهد، التفريغ. سيتم قياس موضع تبادل المشبك وتكرار الخطوات (4) إلى (10) لـ
الحصول على قراءة أخرى P2، والتي يجب أن يكون لها P1+P2=1000

10. الحساب. موقع نقطة العطل X=2×L ×P1‰ انتبه أكثر إلى
"2" في الصيغة. سيضاعف الكابل المساعد عدد الكابلات المشاركة في الحساب.

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 5

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 6

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 7

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 8

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 9

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 10

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 11

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 12

س: هل أنت شركة تجارية أم مصنع؟

ج: نحن مصنع.
س: كم من الوقت هو وقت التسليم الخاص بك؟

ج: بشكل عام، يكون من 5-10 أيام إذا كانت البضائع في المخزون. أو يكون من 15-20 يومًا إذا لم تكن البضائع في المخزون، فهذا يعتمد على الكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟

ج: لا، يمكننا تقديم العينة مجانًا ولكننا لا ندفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟

ج: الدفع<=1000 دولار أمريكي، 100% مقدمًا.
