| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | XHGG502A |

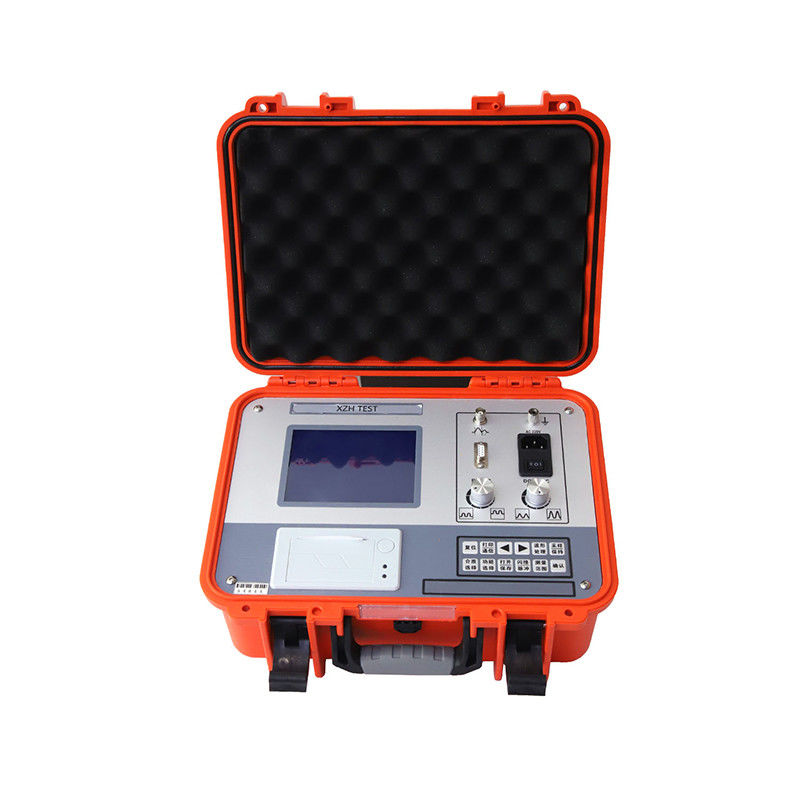

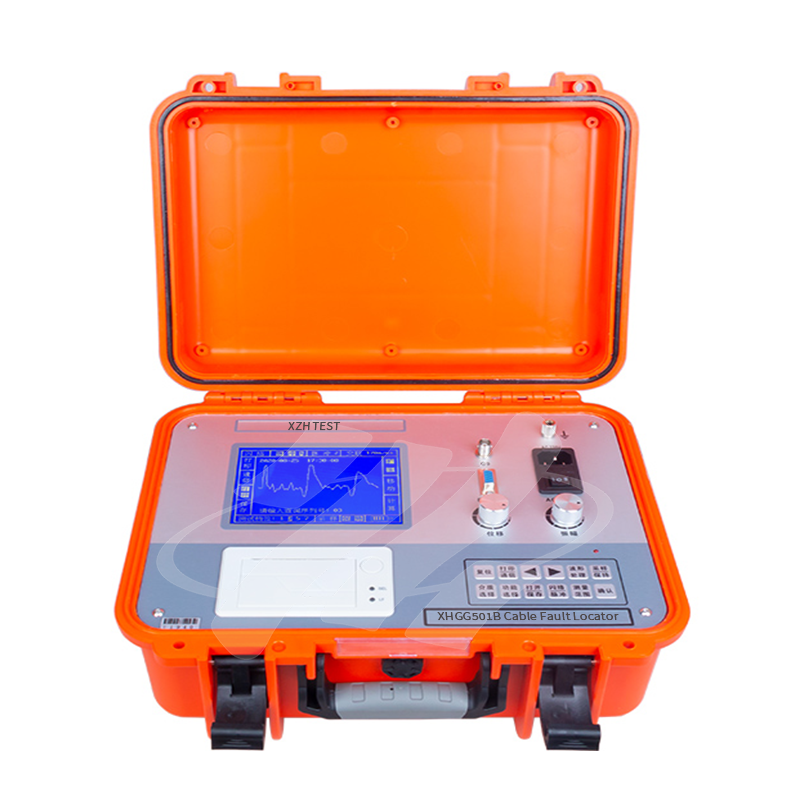

يستخدم جهاز اختبار أخطاء الكابل XHGG502A جهاز كمبيوتر الكل في واحد بشاشة تعمل باللمس مقاس 10.1 بوصة من الدرجة الصناعية مع واجهة برنامج تشغيل بسيطة، مما يتيح الاختبار التفاعلي بين الإنسان والآلة. إنها تستخدم دوائر وأجهزة متكاملة من الدرجة الصناعية، وحزمة بطارية ليثيوم مدمجة ذات سعة كبيرة ونظامًا مدمجًا، مما يوفر حلاً مستقرًا وموثوقًا وسهل الاستخدام لتحديد موقع الأخطاء.
جهاز اختبار أعطال الكابلات هذا هو أداة متخصصة لقياس وتحليل حالة ومسافة خطأ كابلات الطاقة. فهو يجمع بين التقنيات الإلكترونية وتقنيات الكمبيوتر الحديثة لتحقيق تصفية الإشارة واكتسابها وتحليل شكل الموجة وحساب مسافة الخطأ تلقائيًا.
تنطبق هذه المواصفة القياسية على أعطال المقاومة المنخفضة والدوائر القصيرة والدوائر المفتوحة والدوائر المكسورة في كابلات الطاقة والكابلات المحورية عالية التردد وكابلات إضاءة الشوارع والأسلاك المدفونة ذات المقاطع العرضية المختلفة والوسائط المختلفة، والتي تغطي الكابلات ذات الجهد المنخفض (6 كيلو فولت وأدناه)، والكابلات المتوسطة والعالية الجهد (6 كيلو فولت - 35 كيلو فولت) والكابلات ذات الجهد العالي (66 كيلو فولت وما فوق).
| المعلمة | مواصفة |
|---|---|
| تردد أخذ العينات | 1 ميجا هرتز ~ 400 ميجا هرتز |
| سعة نبض الجهد المنخفض | 300 فولت ± 15% |
| نطاق قياس المسافة | ≥120 كم |
| نطاقات الاختبار | 100 م / 300 م / 500 م / 1 كم / 3 كم / 5 كم / 10 كم / 25 كم / 50 كم / 100 كم |
| عرض النبض | 0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| الحد الأدنى من القرار | 0.07 م |
| اختبار المنطقة العمياء | ≥10 م |
| خطأ في القياس | ±±(0.5%×L+1m)، L هو طول الكابل |
| مقرنة النبض تتحمل الجهد | تيار مستمر 35 كيلو فولت |
| مزود الطاقة | قابلة للشحن AC110V ~ 240 فولت، 50 هرتز / 60 هرتز؛ حزمة بطارية ليثيوم مدمجة 11.1 فولت، وقت الشحن حوالي ساعتين، ووقت العمل أكثر من 5 ساعات |
| ظروف التشغيل | درجة الحرارة -20 درجة مئوية ~ +65 درجة مئوية، الرطوبة النسبية 90%، الضغط الجوي 750±30 ملم زئبق |
| الحجم والوزن | جهاز اختبار أخطاء الكابل: 358 طول × 284 عرض × 168 ارتفاع مم، 5 كجم؛ قارنة التوصيل النبضية: 430 طول × 380 عرض × 220 ارتفاع مم، 10 كجم |
يعتمد XHGG502A مبدأ اختبار طريقة موجة السفر. عندما تنتقل موجة كهرومغناطيسية في خط نقل وتواجه نقطة تتغير فيها الممانعة المميزة، يتم إنشاء إشارة منعكسة؛ قطبية الصدى عند نقطة الدائرة القصيرة هي عكس قطبية النبضة المرسلة، في حين أن قطبية الصدى عند نقطة الدائرة المفتوحة هي نفسها، مما يسمح للمشغل بالحكم على طبيعة الخطأ وحساب مسافة الخطأ:
| طريقة الاختبار | مبدأ العمل | التطبيقات النموذجية |
|---|---|---|
| طريقة الموجة المتنقلة (TDR) | يطبق إشارات النبض ويلتقط الصدى عند نقاط تغيير المعاوقة، ويحول وقت الانعكاس إلى مسافة خطأ. | مبدأ النطاق الأساسي الذي يغطي جميع أنواع أعطال الكابلات |
| طريقة النبض ذات الجهد المنخفض | يحقن نبضات منخفضة الجهد 300 فولت ويحلل الشكل الموجي المنعكس لقياس طول الكابل وسرعة الموجة ومسافة الخطأ. | الدائرة المفتوحة، المقاومة المنخفضة، ماس كهربائى وأخطاء الدائرة المكسورة |
| طريقة التيار الكهربائي عالي الجهد (الفلاش المباشر / التيار الكهربائي النبضي) | يقوم مصدر الطاقة عالي الجهد بالتيار المستمر بتكسير نقطة الخلل، أو يقوم مصدر إشارة النبض عالي الجهد بتفريغ نقطة الخلل؛ يتلقى جهاز أخذ العينات إشارة انعكاس الخطأ. | أخطاء وميض عالية المقاومة وأخطاء تسرب عالية المقاومة |
| طريقة النبض المتعدد (8 مرات، مع قارنة النبض) | يقوم مولد الجهد العالي المتكامل ومولد النبض المتعدد بتوجيه النبضات عالية الجهد اللحظية إلى المرحلة الخاطئة من خلال مقرنة النبض، مما يعرض 8 مجموعات من أشكال الموجات ذات الجهد العالي والمنخفض للمقارنة، ويتجنب بشكل فعال تداخل تذبذب جيب التمام الكبير. | أعطال المقاومة العالية في كابلات المسافات الطويلة وعالية الجهد وخاصة كابلات النقل 66 كيلو فولت وما فوق |
توفر الأداة لمهندسي الكابلات حلاً شاملاً لتحديد موقع خطأ كابل الطاقة مسبقًا، مما يساعد على تقليل وقت انقطاع التيار من خلال قياس مسافة الخطأ بسرعة ودقة.
| غرض | كمية |
|---|---|
| جهاز اختبار أعطال الكابلات | 1 وحدة |
| سلك الطاقة | 1 قطعة |
| خط Q واحد | 1 قطعة |
| خط Q مزدوج | 1 قطعة |
| صندوق أخذ العينات | 1 قطعة |
| مضيف المقرنة | 1 وحدة |
| سلك التأريض الشفاف | 1 قطعة |
| مقرنة خط الجهد العالي أ | 1 قطعة |
| مقرنة خط الجهد العالي ب | 1 قطعة |
| كابل اتصال USB | 1 قطعة |
