| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH Test |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | XHGG502 |
XHGG502
يعتمد جهاز تحديد أعطال الكابلات تحت الأرض XHGG502 على كمبيوتر صناعي متكامل بشاشة لمس مقاس 12.1 بوصة وواجهة برنامج تشغيل بسيطة لتحقيق اختبار التفاعل بين الإنسان والحاسوب. يعتمد على دوائر وأجهزة متكاملة صناعية، وبطارية ليثيوم أيون مدمجة ذات سعة كبيرة، وهو مستقر وموثوق وسهل الاستخدام.
يعد جهاز اختبار أعطال الكابلات هذا أداة خاصة لقياس وتحليل حالة الكابلات الكهربائية ومسافة الأعطال. يتبنى جهاز اختبار أعطال الكابلات هذا مزيجًا من التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الكمبيوتر لتحقيق تصفية الإشارات، والاستحواذ، ومعالجة البيانات، وعرض الرسوم البيانية، وتحليل الرسوم البيانية، لإكمال قياس سرعة الكابل، واختبار طول الكابل، واختبار مسافة أعطال الكابل.
جهاز تحديد أعطال الكابلات هذا مناسب لأعطال المقاومة المنخفضة، والدوائر القصيرة، والدوائر المفتوحة، والانقطاعات في الكابلات الكهربائية، والكابلات المحورية عالية التردد، وكابلات إنارة الشوارع، والأسلاك المدفونة من مواد مختلفة ذات مقاطع مختلفة ووسائط مختلفة، بالإضافة إلى تسرب المقاومة العالية وشبكات الوميض ذات المقاومة العالية.
نرحب بكم للتواصل معنا لمزيد من المعلومات.
| اسم المنتج | محدد أعطال الكابلات تحت الأرض (TDR) |
| الموديل | XHGG502 |
| الحد الأدنى لكمية الطلب | 1 وحدة |
| الوظيفة الرئيسية | لقياس مسافة أعطال الكابلات تحت الأرض بشكل تقريبي |
| معدل أخذ عينات البيانات | 60 ميجاهرتز، 120 ميجاهرتز، 240 ميجاهرتز، 400 ميجاهرتز |
| مسافة الاختبار | >60 كم |
| طول الكابل المختبر المحدد | <1Km (short distance);<3Km (medium distance);>3 كم (مسافة طويلة) |
| سعة النبضة | 400 فولت ذروة إلى ذروة |
| عرض النبضة | 0.1 ميكرو ثانية و 2 ميكرو ثانية |
| دقة القراءة | 0.1 متر |
| دقة اختبار النظام | أقل من 0.5 متر |
| جهد تحمل مقرن النبضة | 38 كيلو فولت تيار مستمر |
| ظروف العمل | درجة الحرارة -25 درجة مئوية ~ +55 درجة مئوية، الرطوبة النسبية 85%، الضغط الجوي 750 ± 30 ملم زئبق. |
| طريقة القياس | طريقة النبضة منخفضة الجهد، طريقة الوميض عالي الجهد، طريقة النبضات المتعددة |
محدد أعطال الكابلات XHGG502 ARCالكشف الدقيق والسريع عن فشل العزل الرئيسي للكابلات الكهربائية ذات مستويات الجهد 35 كيلو فولت وما دونها؛ معايرة طول الكابل؛ اختبار تقريبي لمسافة أعطال الكابل

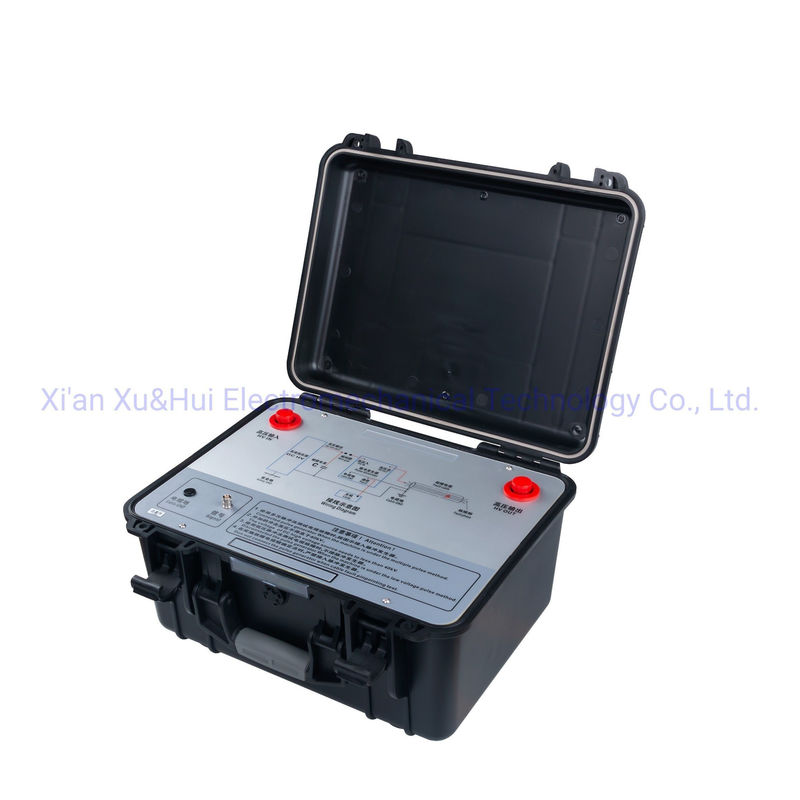

| محدد أعطال الكابلات | XHGG502: لاختبار مسافة أعطال الكابلات، يشمل مضيفًا ومقرنًا |
نرحب بكم للتواصل معنا لمزيد من المعلومات والخدمة.التحديد المسبق لأعطال الكابلات: باستخدام جهاز الانعكاس XHGG502 بناءً على طريقة انعكاس النبضة منخفضة الجهد (TDR)، وطريقة اضمحلال الجهد العالي (الوميض) (DECAY)، طريقة انعكاس القوس (طلقة واحدة/طلقات متعددة).
هناك ثلاثة أوضاع اختبار لـ XHGG502: نبضة منخفضة الجهد، وميض عالي الجهد، وطلقات متعددة من ARC.
توضح الصورة أدناه مسافة أعطال الكابلات المقاسة باستخدام وضع اختبار الطلقات المتعددة من ARC لجهاز XHGG502.
توضح الصورة أدناه مسافة أعطال الكابلات المقاسة باستخدام وضع اختبار الوميض عالي الجهد لجهاز XHGG502
توضح الصورة أدناه طول الكابل أو مسافة عطل الدائرة المفتوحة للكابل المقاسة باستخدام وضع اختبار النبضة منخفضة الجهد لجهاز XHGG502. عند استخدام طريقة النبضة منخفضة الجهد، لا يلزم توصيل مولد النبضة عالي الجهد. يجب استخدام طرق الاختبار الأخرى بالاقتران مع مولد نبضة عالي الجهد.
