تحديد عيب الكابل
>

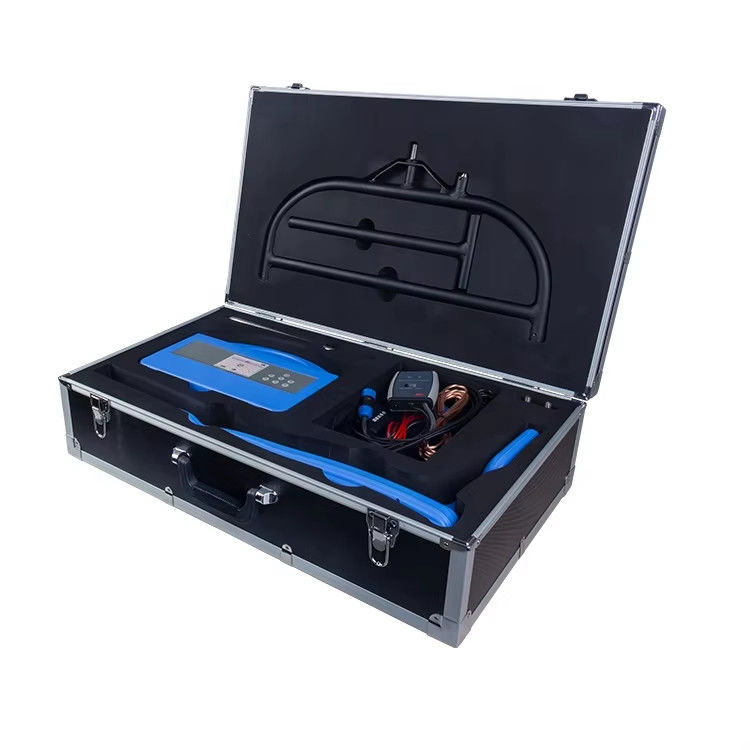

كاشف أنابيب معدنية تحت الأرض متعدد التردد يعمل بالكهرباء

كاشف أنابيب معدنية تحت الأرض متعدد التردد يعمل بالكهرباء

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: XZH TEST
إصدار الشهادات: CE, ISO
رقم الموديل: إكس إتش جي إكس 507 بي
معلومات مفصلة
مكان المنشأ:
الصين
اسم العلامة التجارية:
XZH TEST
إصدار الشهادات:
CE, ISO
رقم الموديل:
إكس إتش جي إكس 507 بي
النموذج رقم:
إكس إتش جي إكس 507 بي
منطقة الاختبار:
تشكيل الكابل
القوة:
كهرباء
مخصصة:
مخصصة
اللون:
أزرق
حزمة النقل:
حالة خشبية المصدرة
العلامة التجارية:
اختبار XZH
الأصل:
الصين
الرمز السريع:
9031809090
القدرة على العرض:
2000 قطعة / سنة
التخصيص:
متاحة
خدمة ما بعد البيع:
شهادة الضمان
الضمان:
12 شهراً
إبراز:

High Light

إبراز:

كاشف أنابيب متعدد التردد,كاشف أنابيب معدنية تحت الأرض يعمل بالكهرباء

,

Electricity Powered Underground Metal Pipe Detector

Trading Information
الحد الأدنى لكمية:
1 وحدة
تفاصيل التغليف:
تغليف خشبي
وقت التسليم:
3-5 أيام عمل
شروط الدفع:
T/T
وصف المنتج
وصف المنتج

تم استخدام محدد موقع كابل XHGX507B الأرضي من قبل الآلاف من المستخدمين في اختبار كابل الطاقة ويحظى بسمعة طيبة في هذا المجال. لقد استخدمنا أحدث المفاهيم لتطوير محدد موقع خطوط الأنابيب XHGX507B، خاصة لتحديد موقع سريع ودقيق لأعطال عزل الكابلات بالأرض، (مشحون) للعثور على المسار، وتحديد العمق، وتحديد الكابلات.

كاشف أنابيب معدنية تحت الأرض متعدد التردد يعمل بالكهرباء 0

الميزات

1. عرض البوصلة والاتجاه: يعرض بصريًا اتجاه خط الأنابيب والاتجاهات اليسرى واليمنى.
2. قياس اتجاه التيار للقضاء على التداخل من الخطوط القريبة (الترددات الجزئية).
3. قياس العمق والتيار.
4. معالجة أخذ العينات الرقمية عالية الدقة: مستقرة وموثوقة، وحساسية فائقة، ونطاق تمرير استقبال ضيق للغاية، وقدرة قوية على مقاومة التداخل، ويمكنها قمع تداخل تردد الطاقة والتوافقيات للكابلات وخطوط الأنابيب المجاورة قيد التشغيل.
5. كشف الكابلات قيد التشغيل: ملاقط إرسال عالية الأداء، وتقرن وإخراج الإشارات إلى الكابل قيد التشغيل إلى أقصى حد.
6. تحديد الكابل/خط الأنابيب: الملقط (ملحق اختياري) مريح وسهل الاستخدام، ويتم إعطاء نتيجة التحديد بوضوح؛ يمكن استخدامه عندما يكون من غير المناسب استخدام الملقط.
7. العثور على خطأ أرضي: استخدم الإطار A (اختياري) لتحديد نقطة التلف في عزل خط الأنابيب بالأرض، ويشير السهم إلى اتجاه نقطة الخطأ.
8. ترددات كشف متعددة: الكشف النشط والكشف السلبي.
9. أوضاع إخراج إشارة متعددة للمرسل: إخراج التوصيل المباشر، اقتران المشبك، والحث.

10. خرج طاقة مضخم الإشارة الرقمي للمرسل، ومطابقة المعاوقة التلقائية، والحماية التلقائية.
11. بطارية ليثيوم أيون مدمجة ذات سعة كبيرة، وإيقاف التشغيل التلقائي تحت الجهد، وإيقاف التشغيل التلقائي (المستقبل) بدون تشغيل لفترة طويلة.
12. الخزانة جميلة وثابتة وخفيفة الوزن وقابلة للحمل.

كاشف أنابيب معدنية تحت الأرض متعدد التردد يعمل بالكهرباء 1XHGX507B، محدد موقع الكابل/الأنابيب المعدنية الأرضية
كاشف أنابيب معدنية تحت الأرض متعدد التردد يعمل بالكهرباء 2
كاشف أنابيب معدنية تحت الأرض متعدد التردد يعمل بالكهرباء 3
يمكنك تحديد 50 هرتز أو 60 هرتز
معلمات المنتج

مواصفات المرسل:
1. وضع الإخراج: إخراج التوصيل المباشر، الحث، اقتران الملقط.
2. تردد الإخراج: 348 هرتز، 624 هرتز، 1280 هرتز، 1860 هرتز، 512 هرتز، 645 هرتز، 820 هرتز، 940 هرتز، 6 كيلو هرتز، 8 كيلو هرتز، 9 كيلو هرتز، 12 كيلو هرتز، 33 كيلو هرتز، 82 كيلو هرتز، 200 كيلو هرتز.
3. طاقة الإخراج: بحد أقصى 10 واط، قابلة للتعديل في 10 مستويات، مطابقة المعاوقة التلقائية في الوقت الفعلي.
4. جهد الإخراج المباشر: يصل إلى 200 فولت.
5. الحماية من الحمل الزائد وقصر الدائرة.
6. واجهة الإنسان والآلة: شاشة عرض بلورية نقطية 320 × 240.
7. بطارية مدمجة: 6 بطاريات ليثيوم أيون 18650، اسمية 12.6 فولت، 4.2 أمبير في الساعة.
مواصفات المستقبل:
1. وضع الإدخال: ملف استقبال مدمج، مشبك تحديد (اختياري)، إطار فحص الخطأ A (اختياري).

2. تردد الاستقبال:
 تردد الكشف: 348 هرتز، 624 هرتز، 1280 هرتز، 1860 هرتز، 512 هرتز، 645 هرتز، 820 هرتز، 940 هرتز، 6 كيلو هرتز، 8 كيلو هرتز، 9 كيلو هرتز، 33 كيلو هرتز، 65 كيلو هرتز، 82 كيلو هرتز،  131 كيلو هرتز، 200 كيلو هرتز.

تردد الكشف السلبي لتردد الطاقة: 50 هرتز/60 هرتز.
3. وضع الكشف عن خط الأنابيب: طريقة الذروة العريضة، طريقة الذروة الضيقة، طريقة الوادي الصوتي، طريقة وادي الذروة.
4. وضع تحديد الكابل: الملقط (اختياري) تحديد ذكي وقياس التيار.
5. واجهة الإنسان والآلة: شاشة عرض بلورية نقطية 480 × 272.
6. بطارية مدمجة: 4 بطاريات ليثيوم أيون 18650، اسمية 4.2 فولت، 8.2 أمبير في الساعة.
7. دقة تحديد المواقع: العمق 0-3 م (±5%)، العمق 3-12 م (±10%)
8. دقة قياس العمق: عرض ثلاثة أرقام، يمكن قياس أقصى عمق يصل إلى 12 مترًا
9. دقة قياس التيار: 1 مللي أمبير
10. أقصى مسافة كشف: يمكن أن يصل الكابل ذو العزل الجيد في طريقة التوصيل المباشر إلى 15 كيلومترًا
أخرى
1. الحجم: المرسل 320 × 240 × 90 مم، المستقبل 670 × 128 × 310 مم.
2. الجودة: 1.9 كجم للمرسل و 1.4 كجم للمستقبل.
3. الشاحن: إدخال تيار متردد 100 ~ 240 فولت، 50/60 هرتز، إخراج تيار مستمر 4.2 فولت-1 أمبير، إخراج تيار مستمر 12.6 فولت-1 أمبير.
4. ظروف التشغيل: درجة الحرارة: -10 درجة مئوية -40 درجة مئوية، الرطوبة 5-90% رطوبة نسبية، الارتفاع <4500 م.
