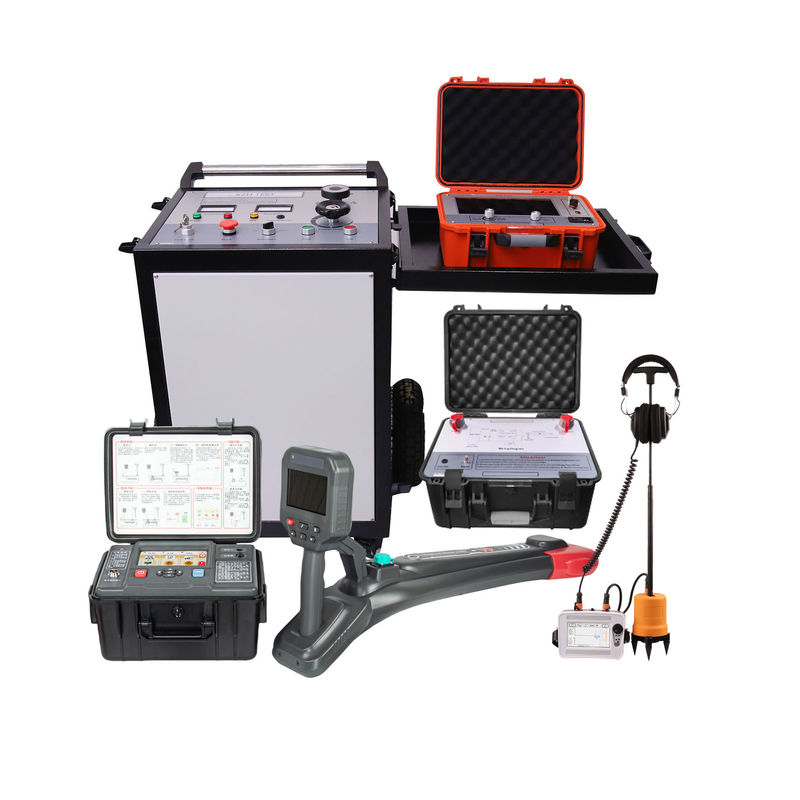

XZH TEST جهاز تحديد خطأ الكابل تحت الأرض
1المواصفات
| وظيفة النظام | ||
|
1.استخدم DC أو نبضات عالية الجهد لجعل نقطة خطأ الكابل تتوهج وتفريغ 2استخدام مبدأ انعكاس الموجة السائحة للقياس التقريبي لجميع أنواع أخطاء العزل الرئيسي للكابلات 3.استخدام طريقة المزامنة الصوتية المغناطيسية للقياس الدقيق لجميع أنواع عيب العزل الرئيسي للكابل |
||
| أناعاليةمولد الجهد المتزايد XHHV535-4T | ||
| وضع الخروج | DC، واحد، دورة | |
| الجهد الخارجي | 0-8kV/0-16kV/0-32kV ، ثلاثه فولتاج قابلة للتبديل | |
| مكثف مدمج | 64μF/16μF/4μF | |
| طاقة التفريغ | 2048J | |
| قوة الاصطدام | 2000VA | |
| معدل النبض | تأثير تلقائي لمدة حوالي 6 ثوان، تأثير يدوي لأي وقت التحكم | |
| تحويل مستويات التوتر | الدليل | |
| نوع ضبط الجهد | مستمرة | |
| الإشارة | قياس الجهد الجانبي للجهد العالي، إشارة الجهد الخارجي والتيار في الوقت الحقيقي | |
| تبديل أنماط العمل | الدليل | |
| التيار الخارجي المستمر | 60mA | |
| حماية آمنة | مع وظيفة الحماية من بدء الصفر ، آمنة وموثوقة | |
| الإفراج | تصميم قياس عالية الجهد فريدة من نوعها، في حالة التوقف، فإنه سوف تفريغ تلقائيا السعة الداخلية للجهاز | |
| قوة العمل | التيار المتردد 220 فولت ± 15% ، 50 هرتز ± 2 هرتز | |
| معالجة الجهد المتردد | فولتاج الخروج قابل للتعديل ومجموعة الإشارة 0-35Kv ، مجموعة إشارة التيار الخارجي 0-20A | |
| تيار الحرق |
تكييف الخطأ (الحرق) مع التيار حتى 60 mA @ 32 kV |
|
| السلامة |
حماية من الإفراط في الجهد، الإفراط في التيار، الإفراط في الحرارة. التفريغ التلقائي بعد التشغيل |
|
| تصنيف الحماية | ليس أقل من IP54 | |
| الأبعاد ((ملم) | 534L × 444W × 805H مم | |
| الوزن الإجمالي | ما لا يزيد عن 120 كجم | |
| الثاني,تحديد خطأ كابل TDR XHGG502A | ||
| طريقة الاختبار | نبضات الجهد المنخفض، تيار نبضات، نبضات نبضات، نبضات ARC متعددة | |
| معدل أخذ العينات | 1 ميغاهرتز 400 ميغاهرتز | |
| إنتاج النبض | أحادية القطب | |
| نطاق النبض | 300 فولت | |
| عرض النبض | 0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS | |
| نطاق القياس | ≥120km | |
| نطاق القياس | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km | |
| الحد الأدنى للدقة | 0.07م | |
| خطأ القياس | ≤±(0.5%×L+1m،L هو طول الكابل | |
| زيادة الإشارة | 0... 100% قابل للتعديل | |
| سرعة الانتشار | 10...999.9m/μs | |
| عائق الإخراج | تطابق تلقائي | |
| الزناد |
أوتوماتيكية مستمرة |
|
| ظروف العمل | درجة حرارة -25°C +65°C، الرطوبة النسبية 85%، الضغط الجوي 750±30mmHg | |
| الثالث,مؤشر خطأ الكابل XHDD503C | ||
| وضع النقطة الثابتة | الوضع القياسي، الوضع المعزز، وضع الحد من الضوضاء، الوضع المخصص (ms، شكل الموجة) | |
| طريقة النقطة الثابتة | طريقة الفارق الزمني الذكي، طريقة الفحص الكهرومغناطيسي، طريقة القياس الصوتي | |
| دقة الموقع | نقطة ثابتة: 0.1m، مسار: 0.1m | |
| العرض | TFT فائقة الوضوح 5 بوصات، 800 × 480 لون حقيقي | |
| اللغة | اللغة الرسومية أكثر حدسيّة | |
| المكاسب | 120dB، ضبط تلقائي بالكامل، ويمكن أيضا أن يتم ضبطها يدويا | |
| نطاق التردد | 100 ∼ 1600 هرتز | |
| النطاق الديناميكي | 0-112dB ((16 مبدل) | |
| الزناد المتزامن | محرك تشغيل متزامن صوتي آلي بالكامل؛ محرك تشغيل متزامن آلي بالكامل بمجال مغناطيسي | |
| نطاق الكشف | 0.0099ms،75mV75V | |
| المسبار | مسبار ذكي معدني رقمي بالكامل | |
| سماعات الرأس | 600Ω تقنية تخفيف الضوضاء القوية العسكرية ومكافحة التداخل | |
| قوة العمل | 4*18650 بطارية الليثيوم القياسية | |
| ساعات العمل | أكثر من 8 ساعات | |
| درجة حرارة البيئة | -25°65°C؛ الرطوبة النسبية: ≤90% | |
| الوزن | المضيف 0.6 كجم، المستشعر 1.4 كجم | |
| الدرجة المقاومة للماء | IP65 | |
| الرابع,اختبار شامل لمسار الكابلات | ||
| جهاز إرسال | ||
| تردد الخروج | التردد المنخفض ((815 هرتز) ، التردد المتوسط ((8 كيلو هرتز) ، التردد العالي ((33 كيلو هرتز) ، تردد الراديو ((83 كيلو هرتز) | |
| الطاقة الخارجة | 10W، أربعة مستويات إخراج: منخفضة، متوسطة، عالية، كاملة | |
| الجهد الخارجي | 150 فولت بيلتر | |
| وضع الخروج | طريقة الاتصال المباشر، طريقة الارتباط، طريقة الاستقبال | |
| العرض | وضع الخروج، التردد، الطاقة الخارجة، مقاومة الحلقة، تيار الحلقة، السعة المتبقية للبطارية، إنذار الجهد الخطير، الخ. | |
| مشبك الارتباط | القطر الداخلي للاتصال Φ150mm | |
| المستقبل | ||
| وضع العمل | تعقب، تحديد الهوية، الجهد الخطوة | |
| تردد الاستقبال | التردد المنخفض ((815 هرتز) ، التردد المتوسط ((8 كيلو هرتز) ، التردد العالي ((33 كيلو هرتز) ، تردد الراديو ((83 كيلو هرتز) | |
| العرض | العمق، التيار، التردد، الوضع، مكاسب، قوة الإشارة، التاريخ، الوقت، الخ | |
| عمق الكشف | ≥10m | |
| V كابلات الاختبار | ||
| (ملاحظة: نظرًا لوجود 35 كيلو فولت عالية الجهد ، يتم تصنيع كابلات عالية الجهد خاصة ويجب الاحتفاظ بها بعيداً عن الموقع أثناء التشغيل.) | ||
| كابل الخروج عالي الجهد | السلك الأساسي 2.5mm2 أحمر، يتحمل الجهد 50kV DC، مع طبقة الدرع، القطر الخارجي 14mm، طول 10 أمتار، بما في ذلك تركيب لفة كبيرة. | |
| كابل الأرض | الأرضية 3 أعمدة - النواة الرئيسية 16mm2 لون شفاف، فرع 2.5mm2، طول 10 أمتار. بما في ذلك تركيب لفة صغيرة. | |
