أداة إزالة المغناطيسية من محول الطاقة الآلي السريع المحمول

Name: أداة إزالة المغناطيسية من محول الطاقة الآلي السريع المحمول
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHXC105
Price: 4,115.00 USD
Availability: InStock

تفاصيل المنتج:

Place of Origin:	Xi'an, Shaanxi, China
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE, ISO
Model Number:	XHXC105

معلومات مفصلة

Place of Origin:

Xi'an, Shaanxi, China

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE, ISO

Model Number:

XHXC105

قياس المجموعة:

1 ~ 12

معاوقة إدخال الإشارة:

> 1M Ω

الصمامات:

2 أ

الوزن الإجمالي للحزمة:

25.000 كجم

فئة الدقة:

0.1 μ Ω

عرض:

شاشات الكريستال السائل

قدرة الإخراج القصوى:

200 مللي أمبير

تخزين البيانات:

1000 مجموعة

فترة التعزيز:

5 دقائق (قابلة للتعديل)

الحد الأقصى لاستهلاك الطاقة:

200 واط

الكلمة الرئيسية:

أداة إزالة المغناطيسية من المحولات

مخرجات الجهد:

0.1 ~ 180V (AC)

درجة حرارة التخزين:

-20-60 درجة مئوية

اختبار الجهد:

0 ~ 80V

فترة الضمان:

1 سنة

تيار Degaussing:

5A، 1A، 200mA، 5mA (قابل للتخصيص)

وضع مغناطيسية:

يدوي / أوتوماتيكي

وقت إزالة المغناطيس:

دليل 3 دقائق/دورة | تلقائي 9 دقائق/دورة

فعالية مغناطيسية:

> 90% لكل تمريرة

تصنيف الصمامات:

8 أ

وزن:

5 كجم (باستثناء خيوط الاختبار)

مستوى الجهد المطبق:

35 كيلو فولت وما فوق؛ الأمثل ل330 كيلو فولت +

إبراز:

High Light

إبراز:

توهين تحويل تردد التيار المستمر

إزالة المغناطيسية ثلاثية الطور فقط في مرحلة ب

إزالة مغناطيسية أحادية المرور بنسبة 90%+

Trading Information

الحد الأدنى لكمية:

1 وحدة

الأسعار:

Price Negotiable

Packaging Details:

wooden case

Delivery Time:

5-8 days

شروط الدفع:

تي/تي

Supply Ability:

1000 PCS/Year

وصف المنتج

🎯 التطبيق المستهدف: مصمم خصيصًا لمهندسي حماية المحولات وفرق موثوقية الشبكة الذين يديرون تركيب المحطات الفرعية وإعادة التنشيط بعد الصيانة. على عكس معدات الاختبار للأغراض العامة، يركز XHXC105 على منع فشل التسلسل في الاندفاع التعاطفي، وسوء تشغيل مرحل الحماية، واضطرابات جهد الشبكة التي يسببها المغناطيسية المتبقية في القلب — حماية ليس فقط المحولات الفردية ولكن استقرار شبكات الطاقة المترابطة.

⚠️ مخاطر المغناطيسية المتبقية بعد اختبار التيار المستمر: بدون إزالة المغناطيسية بشكل صحيح قبل إعادة التنشيط، يمكن أن تسبب المغناطيسية المتبقية في القلب: (1) سوء تشغيل مرحل الحماية وفشل تركيب المحولات؛ (2) انقطاع الاندفاع التعاطفي للمحولات المجاورة قيد التشغيل عبر محطات فرعية متعددة، مما يسبب انقطاعات واسعة النطاق؛ (3) تيارات الاندفاع للإثارة التي تلحق الضرر بالمحولات وقواطع الدائرة؛ (4) تلوث التوافقيات الذي يدهور جودة طاقة الشبكة؛ (5) تشبع المحول الحالي يقلل من دقة القياس وموثوقية المرحل.

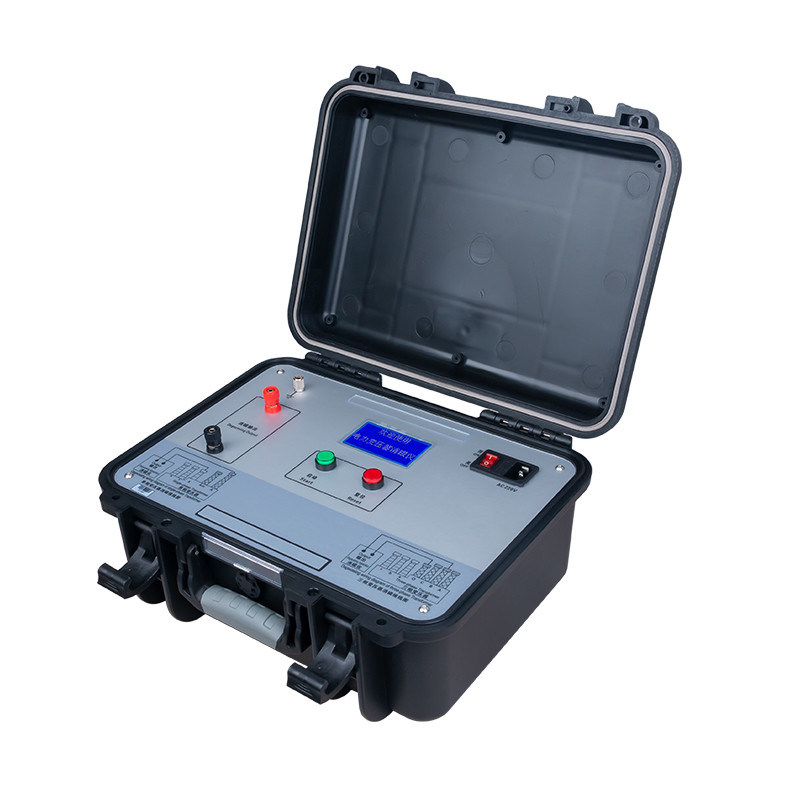

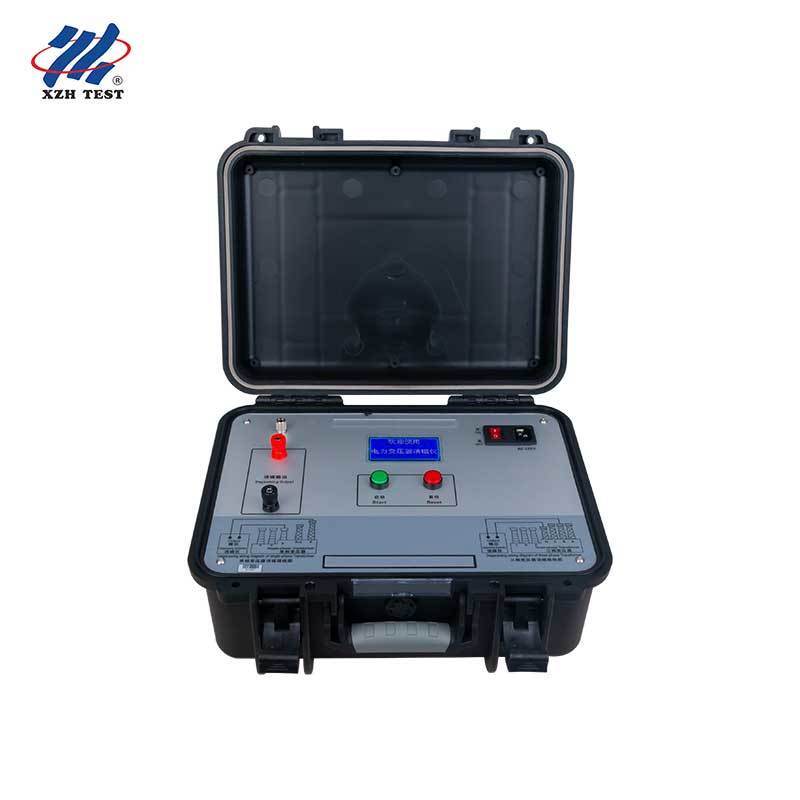

جهاز XHXC105 المحمول لإزالة المغناطيسية من المحولات

جهاز XHXC105 لإزالة المغناطيسية من المحولات هو جهاز متخصص مصمم للقضاء على مخاطر المغناطيسية المتبقية التي تبقى في قلوب المحولات بعد اختبار مقاومة التيار المستمر، وقياسات نسبة الجهد، وإجراءات التشخيص الأخرى. يلعب دورًا حاسمًا في حماية محولات الطاقة من تأثير تيار الاندفاع للإثارة وضمان تركيب آمن وموثوق للمحولات عند 35 كيلوفولت وما فوق — خاصة الوحدات ذات السعة الكبيرة عند مستويات جهد 330 كيلوفولت وما فوق.

يعتمد XHXC105 على تقنية حاصلة على براءة اختراع لتحويل تردد التيار المستمر، ويقدم وضع إزالة مغناطيسية تلقائي إلى جانب التشغيل اليدوي، مما يلغي التدخل المتكرر للمستخدم. تعرض وحدة شاشة LCD الموسعة معلومات تشغيل أغنى بما في ذلك تيار إزالة المغناطيسية في الوقت الفعلي، وحالة الوضع، ونسبة التقدم. واجهة مبسطة بزرين — الأحمر للاختيار وإعادة الضبط، والأخضر للتأكيد والبدء — تبسط التشغيل الميداني. تم تقليل وقت دورة إزالة المغناطيسية من 30 دقيقة إلى أقل من 4 دقائق، مع فعالية تمريرة واحدة تتجاوز 90%.

XHXC105

الميزات الرئيسية

تحويل تردد التيار المستمر الحاصل على براءة اختراع: تقلل التكنولوجيا الخاصة تدريجيًا من سعة التيار مع تبديل القطبية، مما يقلل تدريجيًا من حلقة التباطؤ ويعادل الأقطاب المغناطيسية المتبقية لإزالة المغناطيسية الشاملة.

إزالة مغناطيسية ثلاثية الأطوار عبر الطور B فقط: اتصال واحد بمدخل الطور B يحقق إزالة مغناطيسية كاملة لجميع الأطوار الثلاثة — مما يقلل بشكل كبير من وقت الإعداد في الموقع ويلغي الحاجة إلى إعادة توصيلات متعددة أثناء تركيب المحولات.

وضع تشغيل مزدوج: يطبق الوضع التلقائي بالتتابع مستويات تيار 5 أمبير، 1 أمبير، 200 مللي أمبير، و 5 مللي أمبير بدون تدخل المستخدم. يوفر الوضع اليدوي اختيار مستوى تيار فردي لإزالة المغناطيسية المستهدفة بناءً على شدة المغناطيسية المتبقية.

اكتساب بيانات AD بدقة 16 بت: تحويل تناظري رقمي عالي الدقة مع حكم تلقائي لاستقرار التيار يضمن تحكمًا دقيقًا في تيار إزالة المغناطيسية ونتائج قابلة للتكرار عبر ظروف ميدانية متغيرة.

وقت دورة أقل من 4 دقائق: تكتمل إزالة المغناطيسية بتمريرة واحدة في أقل من 4 دقائق (يدوي) أو 9 دقائق (دورة كاملة تلقائية) — تحسن كبير عن دورات الـ 30 دقيقة للأجهزة من الجيل السابق، مما يتيح جداول تركيب محولات متعددة بكفاءة.

التوافق مع كابل اختبار مقاومة التيار المستمر: يعيد استخدام أسلاك التيار من اختبار مقاومة لف التيار المستمر مباشرة، مما يبسط الانتقال من الاختبار التشخيصي إلى إزالة المغناطيسية دون تغيير الكابلات.

تصميم ميداني مدمج: بوزن 5 كجم فقط (باستثناء أسلاك الاختبار)، تم تصميم XHXC105 خصيصًا للنشر المتنقل عبر مواقع المحطات الفرعية بأقل جهد إعداد.

المواصفات الفنية

تيار إزالة المغناطيسية	5 أمبير، 1 أمبير، 200 مللي أمبير، 5 مللي أمبير (قابل للتخصيص)
وضع إزالة المغناطيسية	يدوي / تلقائي
وقت إزالة المغناطيسية	يدوي: 3 دقائق/دورة \| تلقائي: 9 دقائق/دورة
فعالية إزالة المغناطيسية	>90% لكل تمريرة واحدة
تقدم إزالة المغناطيسية	عرض في الوقت الفعلي من 0 إلى 100%
مصدر طاقة العمل	تيار متردد 220 فولت ± 10%، 50 هرتز ± 1 هرتز
تصنيف المصهر	8 أمبير (تيار متردد 220 فولت)
درجة حرارة المحيط	-25 درجة مئوية ~ 50 درجة مئوية
رطوبة المحيط	≤90%
الوزن	5 كجم (باستثناء أسلاك الاختبار)
العرض	شاشة LCD مع تيار في الوقت الفعلي، الوضع، والتقدم
المحولات المطبقة	35 كيلوفولت وما فوق؛ محسّن للوحدات ذات السعة الكبيرة 330 كيلوفولت وما فوق

مبدأ التشغيل

يستخدم الجهاز تحويل تردد التيار المستمر: (1) يتم تطبيق تيار إزالة المغناطيسية بالتيار المستمر؛ (2) تقل سعة التيار بشكل دوري؛ (3) تتناوب قطبية التيار بشكل دوري؛ (4) يتم تضييق حلقة التباطؤ تدريجيًا ويتم إلغاء الأقطاب المغناطيسية بشكل متبادل لتحقيق إزالة مغناطيسية كاملة.

دليل التوصيل

محول أحادي الطور	قم بالتوصيل بأطراف A و X
محول ثلاثي الأطوار	قم بالتوصيل بمدخل الطور B والمحايد (O) فقط — يتم إزالة مغناطيسية جميع الأطوار الثلاثة في وقت واحد
خرج إزالة المغناطيسية	غير مستقطب؛ لا يوجد تمييز بين الموجب/السالب في أطراف الخرج

ملاحظات أمان هامة

اقرأ دليل المستخدم جيدًا وتحقق من الأسلاك الصحيحة قبل التشغيل.

تأكد من توصيل طرف التأريض بشكل موثوق قبل التشغيل.

لا تقم بإزالة مشابك الاختبار أثناء عملية إزالة المغناطيسية.

في أي موقف غير طبيعي، اضغط على زر RESET الأحمر أو قم بإيقاف تشغيل مفتاح الطاقة فورًا.

هذا جهاز إلكتروني دقيق عالي الجهد — يجب على غير المتخصصين عدم تفكيكه؛ تعامل معه بحذر أثناء النقل.

أسئلة متكررة

س 1: لماذا تعتبر إزالة المغناطيسية ضرورية قبل إعادة تنشيط المحول بعد اختبار التيار المستمر؟

يترك اختبار مقاومة التيار المستمر بطبيعته مغناطيسية متبقية في قلب المحول. بدون إزالة المغناطيسية، عند إعادة تنشيط المحول، يقوم هذا التدفق المتبقي بتشبع القلب لنصف دورة، مما يولد تيارات اندفاع إثارة هائلة تحتوي على محتوى توافقي عالٍ. يمكن أن يسبب هذا: سوء تشغيل مرحل الحماية مما يؤدي إلى فشل التركيب؛ اندفاع تعاطفي في المحولات المجاورة مما يسبب انقطاعات متتالية عبر محطات فرعية متعددة؛ تلف مادي في لفات المحول وقواطع الدائرة بسبب القوى الكهرومغناطيسية المفرطة؛ وعدم استقرار جهد الشبكة الذي يؤثر على المعدات النهائية. XHXC105 يلغي هذا الخطر عن طريق إزالة المغناطيسية المتبقية بشكل منهجي قبل إعادة التنشيط.

س 2: كيف تعمل إزالة المغناطيسية عبر الطور B فقط للمحولات ثلاثية الأطوار؟

تتيح تقنية تحويل تردد التيار المستمر الحاصلة على براءة اختراع في XHXC105 إزالة مغناطيسية ثلاثية الأطوار كاملة من خلال اتصال واحد بمدخل الطور B والمحايد (O). ينشر الاقتران الدائري المغناطيسي داخل قلب المحول تأثير إزالة المغناطيسية عبر الأطوار الثلاثة في وقت واحد، مما يلغي الحاجة إلى اتصالات فردية للطور A و B و C. هذا يقلل من وقت الإعداد الميداني بنسبة 70% تقريبًا ويقلل من خطر أخطاء الأسلاك أثناء حملات تركيب المحولات المتعددة.

س 3: متى يجب علي استخدام الوضع التلقائي مقابل الوضع اليدوي؟

يوصى بالوضع التلقائي لإزالة المغناطيسية القياسية بعد اختبار التيار المستمر حيث يكون مستوى المغناطيسية المتبقية غير معروف. يطبق بالتتابع مستويات تيار 5 أمبير ← 1 أمبير ← 200 مللي أمبير ← 5 مللي أمبير على مدار حوالي 9 دقائق، مما يحقق إزالة مغناطيسية بنسبة تزيد عن 90% دون تدخل المستخدم. الوضع اليدوي مناسب عندما تعرف مستوى التيار المحدد المطلوب — على سبيل المثال، بعد دورة إزالة مغناطيسية جزئية أو عند استهداف المحولات ذات المغناطيسية المتبقية المنخفضة المعروفة. يكتمل الوضع اليدوي في حوالي 3 دقائق لكل مستوى تيار محدد ويسمح بإعادة التطبيق المستهدف عند مستويات أعلى إذا لزم الأمر.

س 4: ما هي متطلبات مصدر الطاقة وماذا لو فشل الجهاز في التشغيل؟

يتطلب XHXC105 تيارًا مترددًا 220 فولت ± 10%، 50 هرتز ± 1 هرتز. يوفر المصهر 8 أمبير في مقبس اللوحة الخلفية حماية أولية من التيار الزائد. إذا فشل الجهاز في التشغيل: (أ) تحقق مما إذا كان المصهر 8 أمبير قد انفجر؛ (ب) تحقق من أن جهد الإمداد ضمن 220 فولت ± 10%. إذا كنت تستخدم مولدًا، فتأكد من أن شكل موجة الخرج هو موجة جيبية بتردد 50 هرتز وأن أحد الأطوار مؤرض كمحايد — هذه هي مشكلة طاقة ميدانية شائعة جدًا. يمكن أيضًا توصيل محول عزل في سلسلة لحل مشاكل توافق شكل موجة المولد.

س 5: كيف يتكامل هذا الجهاز مع سير عمل اختبار مقاومة التيار المستمر الحالي؟

تم تصميم XHXC105 ليتبع بسلاسة اختبار مقاومة لف التيار المستمر. يمكن توصيل نفس أسلاك التيار المستخدمة لقياس مقاومة التيار المستمر مباشرة بأطراف خرج إزالة المغناطيسية دون تغيير الكابلات، مما يلغي الحاجة إلى التسلق على المحول لإعادة توصيل أسلاك الاختبار. بعد الانتهاء من اختبارات مقاومة التيار المستمر على جميع اللفات، ما عليك سوى نقل موصلات أسلاك الاختبار من جهاز اختبار المقاومة إلى XHXC105، وتحديد وضع إزالة المغناطيسية المناسب، وبدء الدورة. عادةً ما تستغرق سير العمل بأكمله — من قياس المقاومة النهائي إلى إزالة المغناطيسية المكتملة — أقل من 15 دقيقة لكل محول لوحدة ثلاثية اللفات قياسية.
