جهاز حرق رقمي للجسر لتحديد أعطال الكابلات في الكابلات ذات الجهد العالي والمقاطع الكبيرة|XHSC-60Q

XHSC-60Q Digital Burn Through Bridge هو أداة عالية الأداء لتحديد موقع خطأ الكابلات المصممة للكابلات الكهربائية عالية الجهد 60kV وأقل. تم تصميمها خصيصًا لمنشآت الطاقة المتجددة والبنية التحتية الحيوية وشبكات توزيع الطاقة الصناعية، فإنه يوفر ما يصل إلى 600mA من التيار المحروق المتحكم به لتحويل الأخطاء عالية المقاومة إلى أخطاء منخفضة المقاومة ، يمكن تحديدها ، مما يتيح تحديد موقع الخطأ بشكل سريع ودقيق على مقطع كبير ،كابلات تحت الأرض لمسافات طويلة.

على عكس الجسور التقليدية التي تستهدف التطبيقات العامة للخدمات العامة، تم بناء XHSC-60Q خصيصًا للمشغلين الذين يديرون مزارع الطاقة الشمسية واسعة النطاق،إمدادات الطاقة لمركز البيانات، وشبكات الكابلات الصناعية الثقيلة حيث غالبًا ما تتجاوز قطع الكابلات 400 ملم مربع ويمكن أن تصل مقاومة العطل إلى عشرات الكيلو أوم.

• مخرج التيار الكبير:600mA الحد الأقصى للتيار المحروق ، يحول بشكل فعال أخطاء المقاومة العالية (حتى عشرات kΩ) إلى حالات المقاومة المنخفضة القابلة للتتبع على الكابلات ذات القطاع الكبير.
• نطاق الجهد الواسع:0 ′ 60kV خيار قابل للتعديل المستمر، يغطي الطيف الكامل من متطلبات تشخيص أخطاء كابلات الجهد المتوسط والعالي.

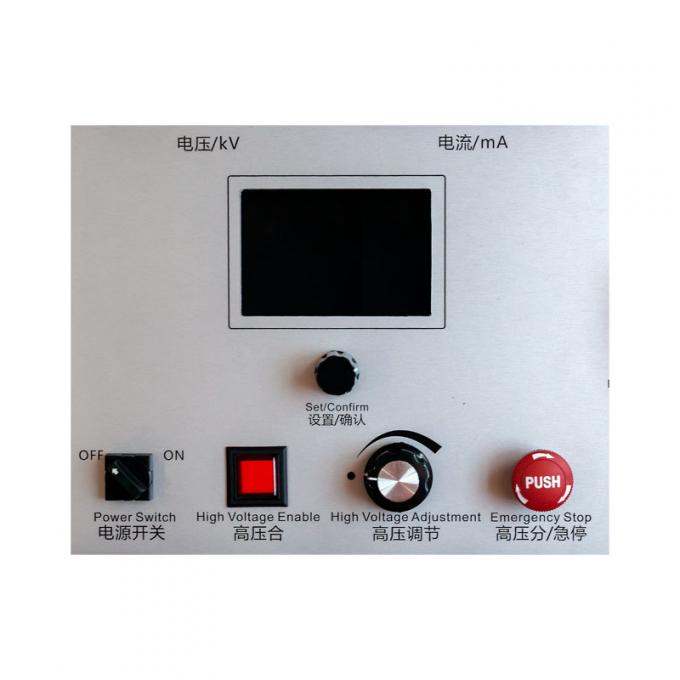

• التحكم الرقمي الذكي:التحكم القائم على المعالجة الدقيقة مع مراقبة الجهد / التيار في الوقت الحقيقي والقفل الآلي للسلامة لحماية المشغل.

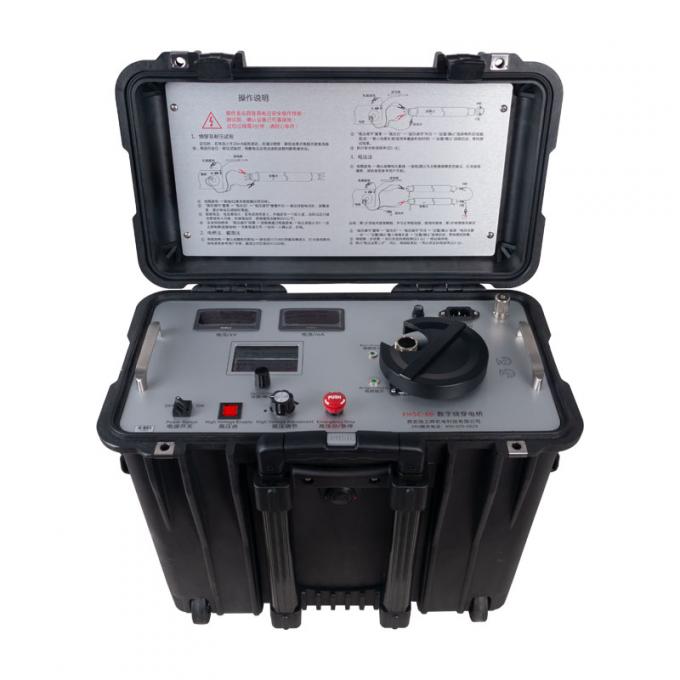

• تصميم محمول صغير:وزنها حوالي 25 كجم وأبعاده 30 سم × 46 سم × 50 سم، ويمكن نقلها بسهولة في مركبات الخدمة الميدانية للتنفيذ في الموقع.
• مولد متوافق:يتم تشغيلها بواسطة مولد محمول قياسي بقوة 2 كيلوواط، مما يتيح العمل في مواقع الطاقة المتجددة النائية دون وصول إلى الشبكة.
• معتمدة من قبل الهيئة:تلبي المعايير الأوروبية للسلامة وEMC لمعدات الاختبار الكهربائية المهنية.

• مزارع الطاقة الشمسية:موقع خطأ على كابلات الجمع المدمورة 35 كيلو فولت تربط محطات المحولات بالمحطات الفرعية
• محطات طاقة الرياح:التشخيص على كابلات الجهد المتوسط بين المصفوفات وصادرات في المنشآت الرياحية البرية والبحرية.
• مراكز البيانات:اختبار سلامة كابلات تغذية الطاقة الحرجة لمنع فترات توقف غير مخطط لها في مسارات التوريد الزائدة.
• المنتزهات الصناعية والتعدين:موقع أخطاء الكابلات المدفونة ذات القطاع الكبير في بيئات الصناعة الثقيلة واستخراجها.
• المحطات الفرعية للخدمات العامة:تحديد الموقع المسبق لأخطاء المقاومة العالية على كابلات التوزيع المغذية من 10kV إلى 35kV.

يعمل XHSC-60Q على مبدأ الحرق: يتم تطبيق مخرج متردد عالي الجهد المتحكم به على الكابل المعيب ، وتسخين نقطة الخطأ وتحريرها تدريجياً.هذه العملية تقلل من مقاومة الخطأ من المحتمل مئات الكيلو أوم إلى بضعة أوم أو أقلبمجرد تحويل الخطأ إلى حالة مقاومة منخفضة standard TDR (Time Domain Reflectometry) or impulse current methods can be used to precisely measure the distance to the fault — dramatically improving pre-location accuracy and reducing excavation time.
