معرف الكابل الذكي XHSB505DS المزود بتقنية PSK، التعرف على الكابلات الحية وغير النشطة متعددة الترددات

Name: معرف الكابل الذكي XHSB505DS المزود بتقنية PSK، التعرف على الكابلات الحية وغير النشطة متعددة الترددات
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSB505DS
Price: 7970.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	شنشى
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE/ISO
رقم الموديل:	XHSB505DS

معلومات مفصلة

مكان المنشأ:

شنشى

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE/ISO

رقم الموديل:

XHSB505DS

لون:

أصفر

نطاق الجهد الكابل:

AC 0.00V ~ 600V ، 50 هرتز/60 هرتز

نطاق التيار المتردد:

0.00a ~ 5000a ، 50 هرتز/60 هرتز

تردد متعدد:

625Hz 、 1562Hz 、 2500Hz 、 10khz

إبراز:

High Light

إبراز:

تعريف الكابل الذكي لـ PSK

الكشف عن الملفات المرنة متعددة الترددات

قياس LCD الملون AC V/A

Trading Information

الحد الأدنى لكمية:

وحدة 1

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

تغليف خشبي

وقت التسليم:

15 يوم عمل

شروط الدفع:

T/T

القدرة على العرض:

100 وحدة شهريا

وصف المنتج

🎯 مصمم لفرق اختبار وتكليف الكابلات الاحترافية

🔬 مهندسو الاختبار والتكليفيُزيل التحديد الرقمي الآلي مع التحقق من علامة صح خضراء/خطأ أحمر بشري

📊 أقسام الصيانةمعرف الكابل + قياس جهد/تيار متردد مدمج في جهاز واحد

🏭 متخصصو الكابلات الصناعيةملف روغوفسكي المرن يتعامل مع الموصلات السميكة وغير المنتظمة الشكل حتى 200 مم

نظرة عامة على المنتج

جهاز XHSB505DS الذكي لتحديد الكابلات هو جهاز احترافي من الجيل التالي يجمع بين تقنية PSK (Phase Shift Keying) والخوارزميات الدقيقة لتحديد الكابلات الآلي والخالي من الأخطاء. على عكس المعرفات التقليدية القائمة على المؤشرات التناظرية، يتميز XHSB505DS بشاشة LCD ملونة مقاس 3.5 بوصة مع فك تشفير ذكي يتحقق تلقائيًا مما إذا كان الكابل هو الهدف - يعرض علامة صح خضراء (√) لتحديد ناجح أو صليب أحمر برتقالي (*) للكابلات غير المستهدفة. هذا يلغي الغموض في تفسير المؤشرات اليدوية النموذجية للمعرفة التقليدية.

مصمم لمهندسي اختبار وتكليف كابلات الطاقة الذين يطلبون الدقة والكفاءة، يدمج XHSB505DS ثلاثة أجهزة في جهاز واحد: معرف كابل مباشر، ومعرف كابل غير نشط، وأداة قياس جهد/تيار/تردد متردد. تستوعب مشابك استقبال ملف روغوفسكي المرن الكابلات التي يصل قطرها إلى 200 مم، بما في ذلك الموصلات غير المنتظمة الشكل، بينما يضمن الإرسال متعدد الترددات (625 هرتز، 1562 هرتز، 2500 هرتز، 10 كيلو هرتز) اكتشاف إشارة موثوق به عبر أنواع الكابلات المختلفة وظروف المجال.

🔍 ما الذي يميز XHSB505DS؟ على عكس معرفات الكابلات التقليدية التي تتطلب من المشغلين تفسير تأرجحات المؤشرات التناظرية يدويًا - وهي عملية ذاتية عرضة للخطأ في ظروف المجال - يستخدم XHSB505DS تقنية PSK مع خوارزميات ذكية لـ التحقق الرقمي الآلي. تعرض شاشة LCD الملونة مقاس 3.5 بوصة علامة صح خضراء واضحة أو صليب أحمر، مما يزيل كل التخمين. بالإضافة إلى ذلك، فهو معرف الكابل الوحيد في فئته الذي يجمع بين تحديد الكابلات وقياس جهد متردد (0 ~ 600 فولت)، وتيار متردد (0 ~ 5000 أمبير)، وتردد - مما يجعله جهازًا متعدد الوظائف حقيقيًا لفرق الاختبار الاحترافية التي تحتاج إلى أكثر من مجرد معرفة الكابلات.

المواصفات الرئيسية

رقم الموديل

XHSB505DS

التكنولوجيا

PSK (Phase Shift Keying) مع خوارزميات ذكية

ترددات الإرسال

625 هرتز، 1562 هرتز، 2500 هرتز، 10 كيلو هرتز (قابل للتعديل)

جهد النبضة (إيقاف التشغيل)

500 فولت

تيار النبضة

بحد أقصى 5 أمبير (حسب مقاومة الحلقة)

تردد النبضة

مرة واحدة/ثانية، عرض النبضة: 2 مللي ثانية

طاقة الإرسال

بطارية ليثيوم قابلة لإعادة الشحن 11.1 فولت، حوالي 8 ساعات تشغيل

شاشة الاستقبال

شاشة LCD ملونة حقيقية مقاس 3.5 بوصة

قطر الملف المرن

φ200 مم (ملف روغوفسكي، قابل للتخصيص أكبر)

مشابك الإرسال

φ120 مم

مواصفات المرسل

المعلمة	المواصفات
مزود الطاقة	بطارية ليثيوم قابلة لإعادة الشحن بسعة كبيرة 11.1 فولت، حوالي 8 ساعات تشغيل مستمر
طريقة الإخراج	اقتران الفرجار (مباشر)؛ إخراج مباشر (إيقاف التشغيل)
ترددات الإرسال	625 هرتز، 1562 هرتز، 2500 هرتز، 10 كيلو هرتز (قابل للتعديل بمفتاح الأسهم)
جهد النبضة	500 فولت (وضع التعرف على إيقاف التشغيل)
تيار النبضة	بحد أقصى 5 أمبير (حسب مقاومة الحلقة)
تردد / عرض النبضة	مرة واحدة/ثانية / 2 مللي ثانية
العرض	شاشة LCD كبيرة مع جهد البطارية في الوقت الفعلي، إضاءة خلفية بيضاء
الأبعاد	320 * 275 * 145 مم؛ العلبة تتحمل ضغطًا يصل إلى حوالي 200 كجم
السلامة	تحمل 3700 فولت تيار متردد/rms؛ IEC61326 (EMC)؛ IEC61010-1 (CAT III 300 فولت، CAT IV 150 فولت)
ظروف التشغيل	-10℃ ~ 40℃؛ الرطوبة <80%

مواصفات المستقبل

المعلمة	المواصفات
الوظائف	تحديد الكابلات المباشرة وغير النشطة؛ قياس الجهد والتيار والتردد المتردد
العرض	شاشة LCD ملونة حقيقية مقاس 3.5 بوصة، مؤشر أيقونة ملون
مزود الطاقة	بطارية ليثيوم قابلة لإعادة الشحن 7.4 فولت، شحن USB، حوالي 6 ساعات تشغيل
معايرة الإشارة	نعم - 75% ~ 135% من قيمة المعايرة = شرط تعريف صالح
التعرف على الاتجاه	نعم - الاتجاه المتطابق مطلوب لتحديد ناجح
التحقق	علامة صح خضراء (√) = الكابل المستهدف؛ صليب أحمر برتقالي (*) = غير مستهدف
نطاق الجهد المتردد	0.00 فولت ~ 600 فولت (50 هرتز/60 هرتز)، الدقة ±2%±3dgt
نطاق التيار المتردد	0.00 أمبير ~ 5000 أمبير (50 هرتز/60 هرتز)، الدقة ±2%±3dgt
نطاق التردد	45 هرتز ~ 70 هرتز، الدقة ±2%±3dgt
مشابك التيار المرنة	ملف روغوفسكي، φ200 مم قطر داخلي، سلك بطول 2 متر
معدل الكشف	حوالي مرة واحدة/ثانية مع تعديل الكسب (شريط سعة 10 ~ 100)
نطاق تعريف إيقاف التشغيل	مقاومة الحلقة 0 Ω ~ 10 كيلو أوم (حتى حوالي 10 كم كابل، حسب التأريض)
نطاق التعريف المباشر	مقاومة الحلقة 0 Ω ~ 200 أوم (حتى حوالي 5 كم كابل، حسب التأريض)
السلامة	IEC61010-1 CAT III 600 فولت؛ IEC61010-031؛ IEC61326؛ درجة التلوث 2
ظروف التشغيل	-10℃ ~ 40℃؛ الرطوبة <80%

مكونات النظام

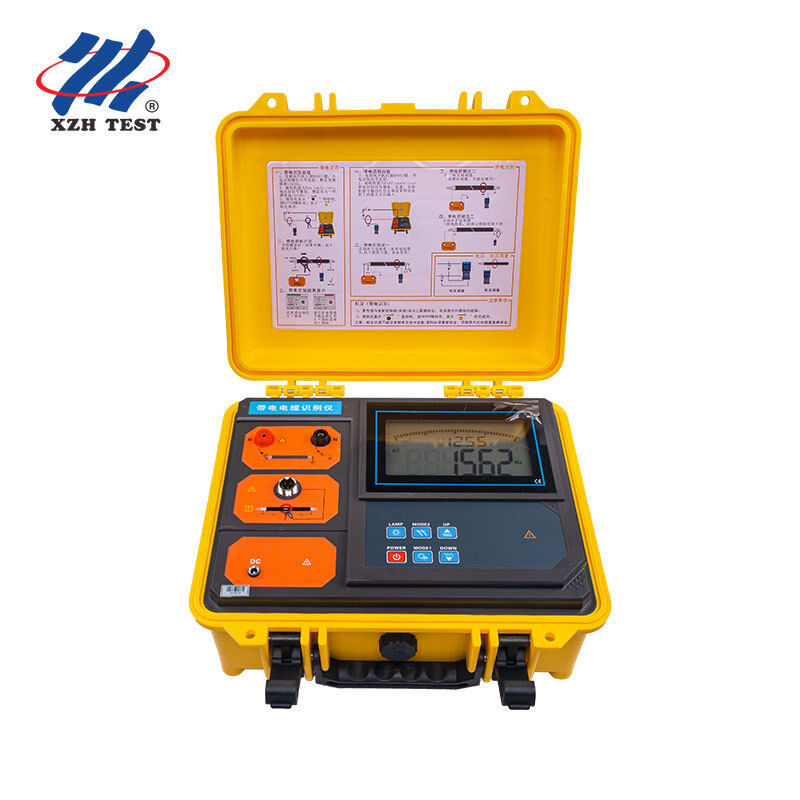

المرسل: تصميم صندوق أدوات مدمج بغلاف بولي بروبلين، مقاومة ضغط 200 كجم، شاشة LCD كبيرة مع حالة البطارية في الوقت الفعلي ومؤشر إرسال ديناميكي

مشابك الإرسال: فك بقطر φ120 مم، اقتران اتجاهي لحقن إشارة الكابل المباشر، سلك بطول 2 متر

المستقبل: محمول باليد، شاشة LCD ملونة مقاس 3.5 بوصة، معالج عالي السرعة بخوارزميات PSK، معايرة قوة الإشارة، تحقق آلي من علامة صح خضراء / صليب أحمر

مشابك التيار المرنة: ملف روغوفسكي بقطر داخلي φ200 مم، تتبع ممتاز للإشارات العابرة لكشف رموز النبضات، قياس غير تلامسي - آمن وسريع

الميزات الرئيسية

تقنية PSK مع خوارزميات ذكية لتحديد الكابلات الرقمي الآلي - تلغي أخطاء التفسير اليدوي

شاشة LCD ملونة مقاس 3.5 بوصة مع علامة صح خضراء (√) للكابلات المستهدفة وصليب أحمر (*) للكابلات غير المستهدفة - النتائج فورية وغير غامضة

إرسال متعدد الترددات: 625 هرتز، 1562 هرتز، 2500 هرتز، 10 كيلو هرتز - قابل للتعديل للكشف الأمثل عبر أنواع الكابلات والظروف

قياس مدمج لجهد متردد (0 ~ 600 فولت)، وتيار متردد (0 ~ 5000 أمبير)، وتردد (45 ~ 70 هرتز) - ثلاثة أجهزة في جهاز واحد

ملف روغوفسكي المرن (φ200 مم) يتعامل مع الكابلات السميكة والموصلات غير المنتظمة دون فصل الدوائر

ميزة معايرة الإشارة تضمن تحديدًا موثوقًا به مع التحقق من التسامح بنسبة 75% ~ 135%

التعرف على الاتجاه يعزز الدقة - يجب أن يكون المرسل، ومشابك المستقبل، والإشارة متوافقة اتجاهيًا

صندوق أدوات مرسل متين يتحمل ضغط 200 كجم؛ تصنيف تحمل 3700 فولت تيار متردد/rms

شحن USB للمستقبل، شحن 12.6 فولت تيار مستمر للمرسل - نظام بطارية مزدوج مع حماية من انخفاض البطارية

مبدأ العمل

تحديد الكابلات المباشرة (طريقة اقتران الفرجار): يقوم المرسل بإقران إشارة تيار نبضة مركبة بالتردد المحدد (625 هرتز ~ 10 كيلو هرتز) عبر مشابك الإرسال إلى الكابل المدرع ثلاثي النواة المستهدف. تولد نبضة التيار مجالًا كهرومغناطيسيًا اتجاهيًا حول الكابل، والذي يتم اكتشافه بواسطة ملف روغوفسكي المرن وفك تشفيره بواسطة خوارزمية PSK الخاصة بالمستقبل. يتحقق معالج المستقبل الذكي من معايرة الإشارة (75% ~ 135% من القيمة المرسلة)، واتساق الاتجاه، ومطابقة التردد قبل عرض تأكيد علامة الصح الخضراء.

تحديد الكابلات غير النشطة (طريقة التوصيل المباشر): يخرج المرسل إشارة تيار نبضة مشفرة بجهد 500 فولت مباشرة إلى قلب الكابل عبر أسلاك الاختبار. تولد النبضة المشفرة مجالًا كهرومغناطيسيًا على طول الكابل. يكتشف ملف المستقبل المرن الكابل المستهدف ويفك تشفيره ويحدده من خلال خوارزمية PSK الذكية، مع عرض النتائج بوضوح على شاشة LCD الملونة.

⚠️ ملاحظات أمان هامة:

تحديد إيقاف التشغيل: يُمنع منعًا باتًا التوصيل بالكابلات الحية. تحديد مباشر: ينطبق فقط على الكابلات المدرعة ثلاثية النواة. لا تخلط بين مشابك الإرسال والاستقبال. يجب أن يكون اتجاه إشارة الإدخال متسقًا. يجب أن تكون غلاف الكابل على كلا الطرفين مؤرضًا جيدًا لطريقة الاقتران.

أسئلة متكررة

س 1: لمن تم تصميم XHSB505DS وكيف يختلف عن معرفات الكابلات الأساسية؟

تم تصميم XHSB505DS لمهندسي اختبار وتكليف الكابلات المحترفين، وأقسام الصيانة الصناعية، وفرق المرافق التي تحتاج إلى أكثر من مجرد تحديد الكابلات. على عكس المعرفات الأساسية القائمة على المؤشرات التناظرية (مثل XHSB505B) التي تتطلب تفسيرًا يدويًا ذاتيًا، يستخدم XHSB505DS خوارزميات PSK الذكية مع التحقق الآلي من علامة صح خضراء / صليب أحمر - مما يزيل كل الغموض والأخطاء البشرية. كما أنه يجمع بشكل فريد بين ثلاثة أجهزة في جهاز واحد: معرف الكابل + مقياس جهد متردد (0 ~ 600 فولت) + مقياس تيار متردد (0 ~ 5000 أمبير)، مما يجعله الخيار الأمثل للفرق التي تحتاج إلى قدرات اختبار ميدانية شاملة.

س 2: ما هي تقنية PSK ولماذا تحسن دقة تحديد الكابلات؟

PSK (Phase Shift Keying) هي تقنية تعديل رقمي تقوم بتشفير البيانات في تغييرات طور الإشارة المرسلة. في XHSB505DS، يقوم المرسل بإنشاء إشارة نبضة مشفرة بدقة يمكن للمستقبل التعرف عليها وفك تشفيرها بشكل فريد من خلال خوارزميات ذكية. على عكس إشارات النبضات البسيطة المستخدمة في المعرفات التناظرية التي يمكن الخلط بينها وبين الضوضاء الكهربائية، توفر إشارة PSK المشفرة "بصمة رقمية" فريدة تقلل بشكل كبير من النتائج الإيجابية الخاطئة. يتحقق معالج المستقبل من مطابقة التردد، وسعة الإشارة (نطاق معايرة 75% ~ 135%)، واتساق الاتجاه قبل تأكيد التحديد.

س 3: لماذا تختار ملف روغوفسكي المرن بدلاً من المشبك الصلب التقليدي؟

يوفر ملف روغوفسكي المرن ثلاث مزايا رئيسية: (1) قطر φ200 مم يستوعب الكابلات السميكة والموصلات غير المنتظمة الشكل التي لا يمكن أن تتناسب مع المشابك الصلبة؛ (2) يوفر قدرة تتبع ممتازة للإشارات العابرة للإشارات المشفرة بالنبضات، مما يضمن التقاط شكل موجة دقيق؛ (3) يتيح القياس غير التلامسي دون فصل الدائرة المختبرة، مما يحسن بشكل كبير من سلامة المجال وسرعة سير العمل. كما أن مرونة الملف تجعل من السهل وضعه في قنوات الكابلات المزدحمة حيث تكون المشابك الصلبة غير عملية.

س 4: هل يمكن لهذا الجهاز قياس الجهد والتيار المتردد بالإضافة إلى تحديد الكابلات؟

نعم. يتضمن مستقبل XHSB505DS مجموعة قياس متردد كاملة: جهد متردد من 0.00 فولت إلى 600 فولت (50/60 هرتز)، تيار متردد من 0.00 أمبير إلى 5000 أمبير (50/60 هرتز)، وتردد من 45 هرتز إلى 70 هرتز - كل ذلك بدقة ±2%±3dgt. هذا يلغي الحاجة إلى حمل أجهزة قياس متعددة أو أجهزة قياس مشابك منفصلة إلى الميدان، مما يبسط سير عمل الاختبار لفرق التكليف والصيانة.

س 5: ما هي أطوال الكابلات القصوى التي يمكن لهذا الجهاز اختبارها؟

لتحديد الكابلات غير النشطة (التوصيل المباشر)، يمكن للجهاز اكتشاف إشارات النبضات بمقاومة حلقة تصل إلى 10 كيلو أوم - مما يتوافق عادةً مع أطوال الكابلات من 0 إلى 10 كيلومترات، اعتمادًا بشكل أساسي على مقاومة التأريض ومقاومة موصل الكابل. لتحديد الكابلات المباشرة (طريقة الاقتران)، يدعم نطاق الكشف مقاومة حلقة تصل إلى 200 أوم - عادةً من 0 إلى 5 كيلومترات. في كلتا الحالتين، يجب أن تكون بطارية المرسل أعلى من 11 فولت للحصول على أداء مثالي.

حول XZH TEST

XZH TEST هي شركة مصنعة محترفة متخصصة في اختبار الكابلات، واكتشاف الأعطال، وحلول التشخيص لشركات الطاقة، والمقاولين الكهربائيين، والعملاء الصناعيين في جميع أنحاء العالم. مع خط إنتاج شامل يشمل معرفات الكابلات الذكية، ومحددات الأعطال، وأنظمة التشخيص، تقدم XZH TEST معدات ميدانية موثوقة ومبتكرة مصممة للتطبيقات الاحترافية الأكثر تطلبًا.

اتصل بنا اليوم للحصول على حل مخصص مصمم خصيصًا لمتطلبات تحديد الكابلات والصيانة الخاصة بك.
