I.وصف

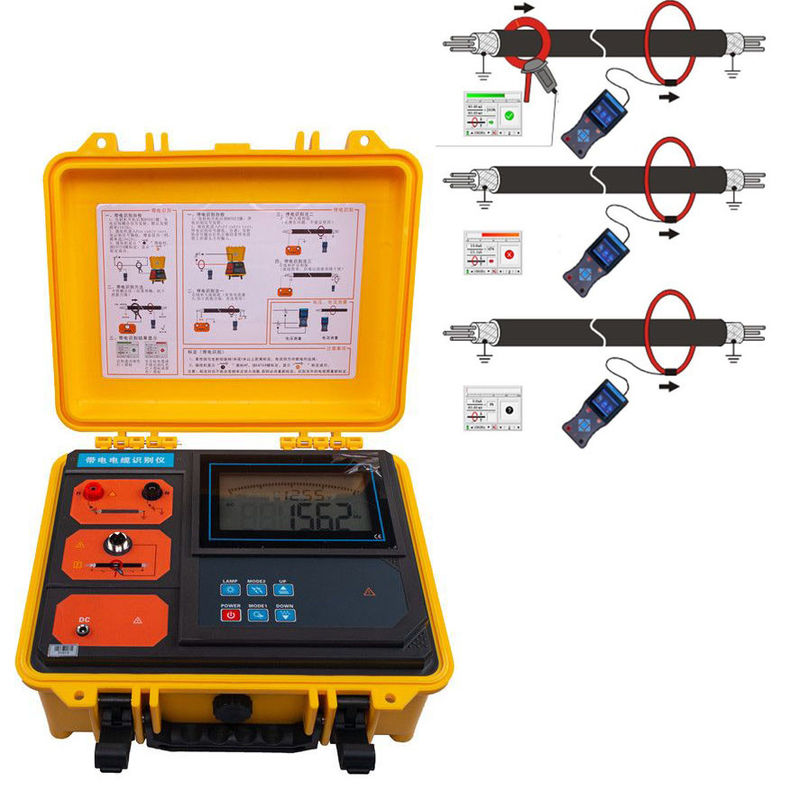

أداة تحديد الكابلات المباشرة XHSB505DS ، المعروفة أيضًا باسم أداة تحديد الكابلات ، أداة تحديد الكابلات متعددة الوظائف ، وأداة تحديد الكابلات الذكية ،مصممة لمهندسي كابلات الطاقة وعمال الكابلات لحل المشاكل التقنية لتحديد الكابلاتيمكن للمستخدم تحديد أحد كابلات الهدف بدقة من بين الكابلات المتعددة من خلال الجهاز ، حتى يتجنب قطع الكابلات الحية عن طريق الخطأ وتسبب حوادث خطيرة.تبدأ تحديد الكابل من العملية في كلا الطرفين من الكابليجب ضمان دقة الرقمنة المزدوجة في كلا الطرفين من الكابل. تم تصميم هذا الجهاز بتكنولوجيا PSK جنبا إلى جنب مع خوارزميات دقيقة.مهما كانت ذاكرة الموظفين في الموقع موثوقة، فإنه لا يمكن أن يحل محل التعرف على الأدوات المهنية. هذا المنتج لديه أيضا وظائف تحديد الكابلات الحية، تحديد كابلات انقطاع الطاقة، اختبار التيار المتردد،اختبار الجهد المترددوهي تتكون من جهاز إرسال، ومشبك تيار إرسال، ومستقبل، ومشبك تيار مرن.

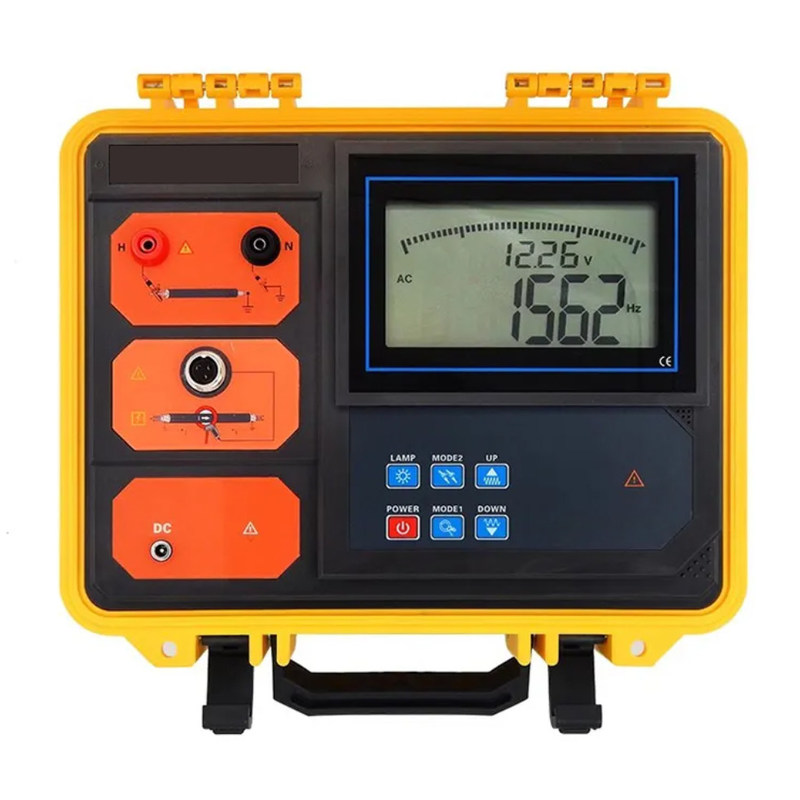

جهاز الإرسال:إنها ترسل إشارات إلى الكابل المستهدف أثناء تحديد كابلات التشغيل و كابلات إيقاف الطاقةوحماية تلقائيةيستخدم جهاز الإرسال تصميم صندوق أدوات خاص متكامل ، ويستخدم بلاستيك البولي بروبلين كمادة خام ، ويضيف ملءات مركبة جديدة للتصبيح بالحقن لمرة واحدة.الصلابة، صلابة، مقاومة للارتداء، مقاومة للحرارة، وأداء العزل. يمكن أن تتحمل الخزانة ضغط حوالي 200 كجم، يعرض شاشة LCD الكبيرة المضيف بقية طاقة البطارية في الوقت الحقيقي،ضوء خلفي أبيض، والإشارة الديناميكية لإشارة الانبعاثات، والتي تكون واضحة في لمحة واحدة.
مشبك نقل:عندما يتم تحديد الكابل الحي ، يربط المقبض الإرسالي الإشارة من جهاز الإرسال إلى كابل الهدف. حجم الفك Φ120mm. يحتوي المقبض الإرسالي على التوجيه.تدفق إشارة الإرسال من الاتجاه المشار إليه بالسهم على مشبك الإرسال.
أثناء التعرف على الأحياء:يستخدم المسامير لربط تيار النبض الخارجي، يصدر أربع ترددات: 625 هرتز، 1562 هرتز، 2500 هرتز، 10 كيلو هرتز، يربط إلى كابل الهدف (كابل الهدف هو كابل مدرع من ثلاثة نواة) من خلال جهاز الإرسال،وإدخال نبضات مركبة في قلب الكابل إشارة الحالية، يولد تيار النبض حقل كهرومغناطيسي حول كابل الهدف للجهاز المستقبل ومشبك التيار المرن للكشف عنه وتحديده ؛ لأن تيار النبض اتجاهي ،الكشف هو أيضا اتجاه.
عند تحديد عطل الطاقة:يتم استخدام تيار نبض الخروج المرتبط مباشرة لإدخال إشارة تشفير النبض في قلب الكابل.هذا التيار يولد مجالا كهرومغناطيسيا حول كابل الهدف للمستقبل والضغط الحالية مرنة للكشف، فك تشفير، وتحديد؛ لأن التيار لديه الاتجاه، لذلك الكشف هو أيضا الاتجاه.
المستقبل:إنه جهاز محمول، شاشة LCD ملونة 3.5 بوصة، مع معالج صغير عالي السرعة مدمج مع خوارزميات دقيقة، لتحديد وفك تشفير إشارة التيار النبض من جهاز الإرسال،ولها وظيفة معايرة قوة الإشارة لعرض قوة الإشارة ونتائج الكشف. ممتازة وبديهية؛ عرض ديناميكي من أشرطة نطاق اللون، واضحة في لمحة واحدة، علامة التحقق لتحديد الكابل الناجحة، علامة التحقق الكابل غير المستهدف،يمكن أن تحدد بسرعة وتلقائيا الكابل الهدففي نفس الوقت ، فإن نطاق الجهد القابل للاختبار هو AC 0.00V ~ 600V (50Hz / 60Hz) ، ونطاق تيار AC القابل للقياس هو AC 0.00A ~ 5000A (50Hz / 60Hz) ، وتردد التيار القابل للقياس هو 45Hz ~ 70Hz.
مشبك التيار المرن:إنه لفائف (روكويل) مع قدرة ممتازة على تتبع العابرات، يمكنه تحديد سرعة التيار الرمزي النبض الذي يولده جهاز الإرسال،وهي مناسبة للكابلات السميكة أو الموصلات غير المنتظمة. قطر الفك الداخلي حوالي 200mm، ويمكن أن عقد الكابلات تحت Φ200mm، دون فصل الدائرة التي تم اختبارها، قياس غير اتصال، آمنة وسريعة.
ملاحظة خاصة:هذا جهاز تحديد الكابلات لديه وظائف تحديد الكابلات الحية وتحديد كابلات انقطاع الطاقة.من المحظور بشدة الاتصال بالكابل المباشرتعريف الكابل الحي ينطبق فقط على الكابلات المدرعة ذات الثلاثة نواة. عند التعرف ، لا يمكن خلط المقبض الإرسالي والمقبض ،ويجب أن يكون اتجاه إشارة الدخول متسقًا.
المواصفات التقنية
| التأثير | الخط الأساسي | العمل | ملاحظات |
| درجة حرارة البيئة | 23°C±1°C | -10 درجة مئوية 40 درجة مئوية | / |
| الرطوبة البيئية | 40٪ 60٪ | < 80% | / |
| الجهد والتيار المقاسين | 50 هرتز±1 هرتز | 45 هرتز ~ 70 هرتز | عند اختبار الجهد والتيار |
| الجهد العامل للمستقبل | 7.4 فولت±0.5 فولت | 7.4V±1V | / |
| فولتاج تشغيل جهاز الإرسال | 11.1 فولت ± 0.5 فولت | 11.1 فولت±1.5 فولت | / |
| المجال الكهربائي الخارجي، المجال المغناطيسي | يجب تجنب | ||
| موقع الكابل تحت الاختبار | الكابل تحت الاختبار هو في المركز الهندسي التقريبي من مشبك التيار المرن | ||
| الوظيفة | إرسال إشارة التردد النبض حاليا المركبة، وعرض الجهد البطارية المتبقية وتشير ديناميكيا إلى حالة النقل |
| (ب)إمداداتنا | 11بطارية الليثيوم قابلة لإعادة الشحن ذات سعة كبيرة، مشحونة بالكامل وتعمل بشكل مستمر لمدة 8 ساعات تقريباً |
| أوهطريقة الإخراج | ربط العدادات أثناء التعرف على تشغيل الطاقة؛ الخروج المباشر أثناء التعرف على إيقاف الطاقة |
| تردد الإرسال | 625 هرتز، 1562 هرتز، 2500 هرتز، 10 كيلو هرتز (عندما التعرف الكهربائية) ، اضغط على مفاتيح السهم صعودا وهبوطا لضبط تردد الإرسال |
| الجهد النبضي | 500 فولت (عندما يتم التعرف على عطل الطاقة) |
| تيار النبض | أقصى 5A (اعتماداً على حجم مقاومة الحلقة) |
| تردد النبض | 1 مرة/ثانية |
| عرض النبض | 2 ثانية |
| القطر الداخلي لمشبك الإطلاق | φ120mm |
| طول خط الاختبار | 3 أمتار، مع مشبك التمساح، أحمر وأسود واحد كل واحد |
| حجم مشبك الإطلاق | الطول والعرض والسمك 300mm × 175mm × 50mm |
| القطر الداخلي لمشبك الإطلاق | φ120mm |
| طول سلك مشبك الإطلاق | 2 متر |
| حجم الدبوس | الطول والعرض والسمك 225mm × 100mm × 10mm |
| حجم جهاز الإرسال | 320ملم × 275ملم × 145ملم |
| حجم مشبك الإطلاق | الطول والعرض والسمك 300mm × 175mm × 50mm |
| وضع العرض | شاشة LCD كبيرة تعرض الجهد المتبقي للبطارية في الوقت الحقيقي ، مع الضوء الخلفي |
| حجم شاشة LCD | الطول والعرض 128mm × 75mm ؛ منطقة العرض 124mm × 67mm |
| حجم العبوة | الطول والعرض والارتفاع 400mm × 245mm × 335mm |
| درجة حرارة العمل | -10 درجة مئوية 40 درجة مئوية |
| ظروف التخزين | -20 درجة مئوية ~ 50 درجة مئوية، ≤95٪ RH، لا توتر |
| تحكم الضوء الخلفي | نعم، ضوء خلفي أبيض |
| درجة حرارة العمل | -10 درجة مئوية 40 درجة مئوية |
| ظروف التخزين | -20 درجة مئوية ~ 50 درجة مئوية، ≤95٪ RH، لا توتر |
| جودة الأداة | جهاز الإرسال 2.5 كجم؛ مشبك الإرسال 1.08 كجم؛ الكتلة الإجمالية 4.4 كجم (بما في ذلك جهاز الاستقبال) |
| بقوة الشريان | عندما يكون فولتاج البطارية أقل من 9.65 فولت، يتم عرض رمز فولتاج البطارية المنخفضة لتذكيرك بشحن البطارية؛ عندما يكون فولتاج البطارية أقل من 9.5 فولت،الجهاز يغلق تلقائياً |
| جهارجر | 12شاحن 6 فولت متزامن |
| منفذ الشحن | منفذ شحن مستدير، شعار DC |
| ضغط | يعتمد جهاز الإرسال تصميم صندوق أدوات خاص متكامل ، ويمكن للصندوق أن يتحمل ضغطًا يصل إلى حوالي 200 كجم |
| مقاومة الجهد | AC 3700V/rms (قبل الجزء العلوي والسفلي من صندوق الأجهزة) |
|
الخصائص الكهرومغناطيسية |
IEC61326 ((EMC) |
| IEC61010-1 ((CAT III 300V،CAT IV 150V، مستوى التلوث 2) |
| الوظيفة | تحديد كابلات التشغيل المباشر، تحديد كابلات انقطاع الكهرباء؛ قياسات الجهد المتردد، والتيار، والتردد |
| إمدادات الطاقة | 7بطارية الليثيوم قابلة لإعادة الشحن ذات سعة كبيرة ، واجهة شحن USB ، مشحونة بالكامل وعمل مستمر لمدة حوالي 6 ساعات |
| التيار الاسمي | حوالي 300mA على الأكثر |
| وضع العرض | 3.5 بوصة لون حقيقي شاشة LCD، إشارة رمز اللون |
| معايرة الإشارة | أجل، قم بتعديل الإشارة المرسلة. النسبة المئوية الحالية بين الإشارة المستقبلة والإشارة المرسلة تتراوح بين 75٪ و 135٪ من قيمة المعايرة،الذي هو أحد شروط التعرف الناجح |
| بعد المعايرة، لا يمكن تغيير تردد الاختبار والتكبير، وإلا سيكون من الضروري إعادة معايرته؛ هناك حاجة لإعادة معايرة الكابلات المختلفة عند اختبار الكابلات المختلفة | |
| التعرف على الاتجاه | نعم ، يجب أن يكون عقدة الإرسال ، وعقدة الاستقبال وإشارة التحميل في نفس الاتجاه ، وهو أحد شروط التعرف الناجح |
| تم تحديد هوية الكابل بنجاح | رمز القرص الأخضر يشير (√) |
| كابل غير مستهدف | الرمز الأحمر البرتقالي المعبر يشير (×) |
| حجم المستقبل | الطول والعرض والسمك 207mm × 101mm × 45mm |
| مشبك التيار المرن | الطول حوالي 630 ملم، قطر السلك هو 6 ملم أو 12.5 ملم |
| القطر الداخلي للملف | φ200mm (يمكن تخصيص قطر أكبر وفقا للاحتياجات) |
| طول الرصاص | طول المقبض المرن للتيار: 2m |
| خط اختبار الجهد | طول 1 متر (واحد لكل من الأحمر والأسود) |
| نطاق الاختبار | التعرف على فشل التيار الكهربائي: يمكن للملف الكهربائي اكتشاف إشارات النبض بمقاومة حلقة 0Ω ∼ 10kΩ ؛ عندما تكون مقاومة حلقة الكشف 10kΩ ،يجب ضمان أن تكون بطارية جهاز الإرسال فوق 11 فولت (عادة يمكن أن تصل إلى طول كابل من 0-10 كيلومترات، أساسا من خلال مقاومة التربة والأسلاك المقاومة الكابل) |
| التعرف المباشر: يمكن للفول الكشف عن إشارات النبض بمقاومة حلقة 0Ω~200Ω ؛ عندما تكون مقاومة حلقة الكشف 200Ω ،يجب ضمان بطارية جهاز الإرسال فوق 11 فولت (عادة يمكن أن تصل إلى طول كابل من 0-5 كيلومترات، أساسا من خلال مقاومة التربة والأسلاك المقاومة الكابل) | |
| نطاق القياس | الجهد المتردد: 0.00 فولت 600 فولت ((50 هرتز/60 هرتز) |
| التيار المتردد:: 0.00A 5000A ((50Hz/60Hz) | |
| تردد التيار: 45 هرتز ~ 70 هرتز | |
| الدقة | الجهد المتردد: ± 2% ± 3dgt |
| التيار المتردد: ± 2% ± 3dgt | |
| تردد التيار: ± 2% ± 3dgt | |
| إشارة التعرف | عرض إشارة الألوان والعرض الرقمي |
| معدل الكشف | حوالي 1 مرة/ثانية |
| تعديل الأرباح | في واجهة الاختبار، اضغط على مفاتيح السهم اليسرى واليمين لضبط تكبير الإشارة، شريط اتساع الإشارة في 10 ~ 100، أفضل |
| تحكم الضوء الخلفي | في واجهة اختيار وظيفة البدء ، اضغط على مفاتيح الأسهم لأعلى وأسفل لضبط سطوع ضوء خلفي LCD |
| إيقاف التشغيل التلقائي | بعد حوالي 30 دقيقة من تشغيل الطاقة ، وسوف يغلق العداد تلقائيًا للحد من استهلاك البطارية |
| فولتاج البطارية | عندما يكون فولتاج البطارية أقل من 6.5V، يتم عرض رمز فولتاج البطارية منخفضة، وتذكير لشحن البطارية |
| شاحن | شاحن التيار المستمر 9 فولت |
| منفذ الشحن | منفذ شحن USB |
| درجة حرارة العمل والرطوبة | -10°C-40°C؛ أقل من 80%Rh |
| درجة حرارة التخزين والرطوبة | -10°C~50°C،≤95%RH، لا توتر |
| وزن المستقبل | المشبك الحالي 172g؛ المستقبل 370g (مع البطارية) |
| مقاومة الجهد | AC2000V/rms (قبل الطرفين الأمامي والخلفي من الغطاء) |
| مناسبة لقواعد السلامة | IEC61010-1 CAT III 600V ، IEC61010-031 ، IEC61326 ، درجة التلوث 2 |
