| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO/CE |
| رقم الموديل: | اكس اتش زد جي-120 |

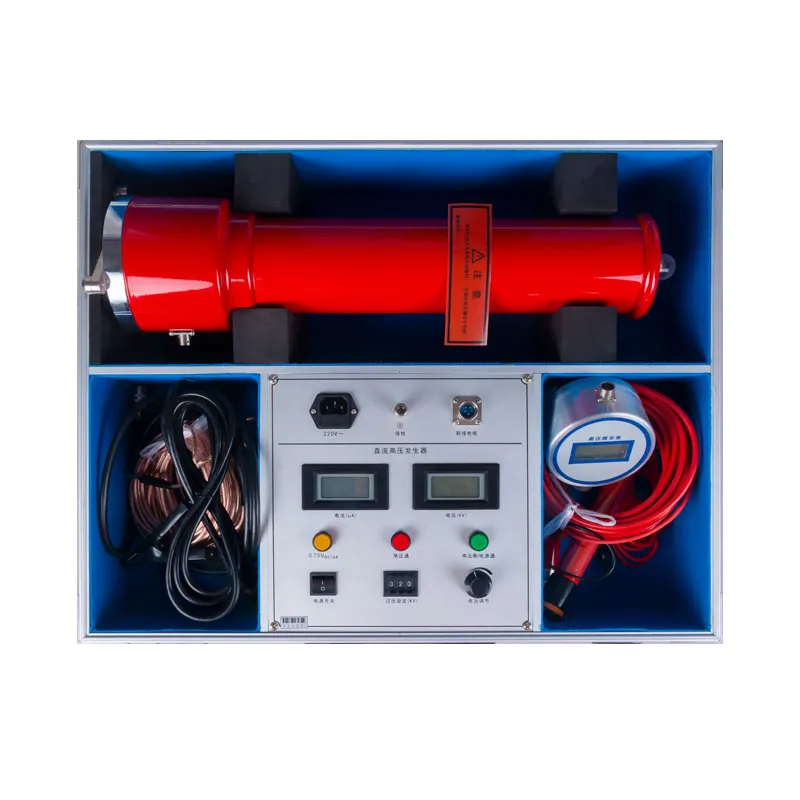

XHZG-120 رقمية 120kv DC هيبوت اختبار DC مقاومة الجهد
سلسلة XHZGاختبار التيار المباشرتستخدم بشكل رئيسي في قسم خطوط الكهرباء، الصناعية والتعدين، المعادن،إدارات الطاقة في الصلب وغيرها من المؤسسات لإجراء اختبار التوتر المتردد أو اختبار تسرب التيار المتردد على المعدات الكهربائية عالية الجهد مثل معلق أكسيد الزنك، كابل الطاقة، المحول، مفكّك الدائرة والمولد.
1يتم تطبيق دائرة مضاعفة الجهد IF ، وتطبيق تكنولوجيا تعديل عرض النبض PWM وأجهزة IGBT عالية الطاقة.
2مع ردود فعل الجهد الكبيرة ، فإن الجهد الخارجي لديه استقرار كبير ومعامل التموج ≤ 1 ٪.
3تنظيم ضغط سلس على نطاق كامل، دقة ≤0.5٪، الاستقرار ≤1٪.
4يبدأ مقياس الطاقة من الصفر ولديه زر 0.75 UDC1mA بدقة ≤ 1 ٪.
5يتم تعيين حماية الإفراط في الجهد عن طريق الاتصال، والخطأ هو ± 1٪ في لمحة.
| النموذج المواصفات |
60/2 | 60/3 | 120/2 | 120/3 | 200/2/5 | |
| الجهد الخارجي ((kV) | 60 | 60 | 120 | 120 | 200 | |
| تيار الخروج mA | 2 | 3 | 2 | 3 | 2/5 | |
| الطاقة الخارجة (W) | 120 | 180 | 240 | 360 | 400/1000 | |
| قوة التفريغ (mA) | 2 | 3 | 2 | 3 | 2/5 | |
| وزن مربع التحكم (كيلوغرام) | 2 | 2 | 2 | 2 | 13.1 | |
| وزن أسطوانة الضغط المزدوج (كيلوغرام) | 2.5 | 2.5 | 4 | 4 | 7.9 | |
| مواصفات أسطوانات الضغط المزدوج (ملم) | ف90 340 |
ف90 340 |
ف90 470 |
ف90 470 |
ف110 810 |
|
| خطأ قياس الجهد | 1% ((المقياس الكامل)±عضة واحدة | |||||
| خطأ القياس الحالي | 1% ((المقياس الكامل)±عضة واحدة | |||||
| خطأ في ضبط التوتر الزائد | حماية الإفراط في الجهد تعتمد إعداد شفرة الاتصال التي واضحة في لمحة (دقة≤1.0%) | |||||
| 0.75 خطأ التبديل | 0.75UDC-1mA بدقة عالية زر لمسة واحدة (دقة≤1.0%) الأكثر ملاءمة لاختبار أوكسيد الزنك |
|||||
| عامل التموج | ≤0.5٪ | |||||
| طريقة العمل | الاستخدام المتقطع: 30 دقيقة عند الحمل الاسمي 1.1 مرات استخدام الجهد الاسمي: 10 دقائق |
|||||
| بيئة العمل | الحرارة:-10-أجل.+40oC | |||||
| الرطوبة النسبية: لا تزيد عن 85٪ عند درجة حرارة الغرفة 25oC(لا توتر) | ||||||
| الارتفاع: أقل من 1500 متر | ||||||
| مع حمولة سعة | السعة غير المحدودة لمنتج الاختبار | |||||
| الخصائص الهيكلية | مزدوج العزل الكهربائي | |||||
| عزل الهواء، لا تسرب | ||||||
