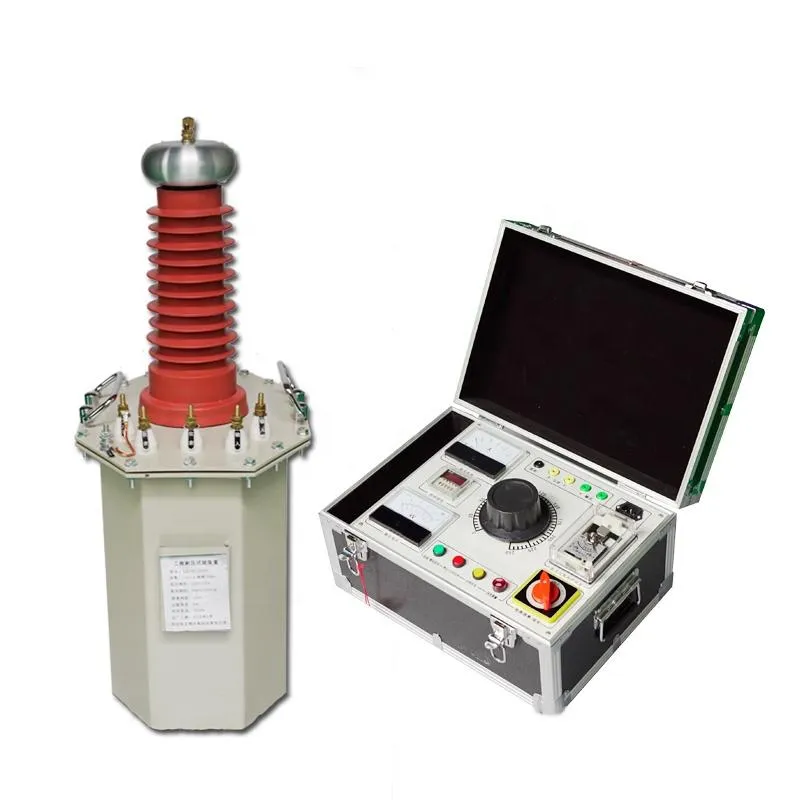

مجموعة اختبار هيبوت AC/DC
محول اختبار مغطى بالزيت، أيمجموعة اختبار هيبوت AC/DC، المعروف أيضا باسم مكبر، هو معدات الاختبار الأساسية لمحطات الطاقة، وأنظمة إمداد الطاقة وتوزيعها ووحدات البحث العلمي.تستخدم لجميع أنواع المعدات الكهربائية اختبار الجهد المتردد والمتردد واختبار خطأ الكابلات. يمكن أن يكون مجموعة متنوعة من المنتجات الكهربائية، والمعدات الكهربائية، مواد العزل تحت اختبار قوة العزل الجهد المحدد، واختبار مستوى العزل للمنتجات،وجدت عيوب العزل في المنتجات المختبرة، قياس القدرة على تحمل الإفراط في الجهد.
محول اختبار نوع التيار المتردد ومحول اختبار الضغط العالي الخفيف ذات الغرضين AC / DC مصنوع من أوراق الصلب السيليكونية عالية الجودة المطاط البارد.الملف هو مركزية على شكل باجودا نوع أسطوانة متعددة الطبقات، لفائف الجهد المنخفض في الداخل، لفائف الجهد العالي في الخارج، جميلة، محمولة.مبدأ عملها هو استخدام عُدّة الطاقة 220V/380V صندوق التحكم في وصول مصدر الطاقة،من خلال نظام تنظيم الجهد التلقائي 0-220V / 380V إدخال الجهد إلى الملف الأساسي للمحول الاختبارطبقاً لمبدأ الحث الكهرومغناطيسيفي الملف الثانوي (الجهد العالي) وفقًا لنسبة عدد الدورات في الملف الأساسي للحصول على نفس مضاعف نطاق الجهد - تردد الطاقة الجهد العالي. يمكن الحصول على هذا التردد الطاقة عالية الجهد عن طريق التصحيح كومة السيليكون عالية الجهد وتصفية المكثف، والطول هو ضعف القيمة الفعالة من التردد الطاقة عالية الجهد.
هذه السلسلة من المنتجات مقسمة إلى ثلاث فئات: نوع التيار المتردد، نوع التيار المتردد و DC ذات الغرضين، ويمكن توصيلها مع 200 فولت في سلسلة محولات اختبار نوع متحمس.
| السعة الاسمية | 3KVA,5KVA,10KVA,15KVA,1000KVA اختياري |
| الجهد الخارجي | 100 كيلو فولت |
| الجهد المدخل لصندوق التشغيل | AC220/380V |
| الجهد الخارجي لصندوق العمل | AC0 ~ 250/400 فولت |
| خسارة | لا فقدان الحمل ≤15٪، فقدان الحمل ≤15٪، فقدان إجمالي ≤10٪ |
| التيار بدون حمولة | ≤ 30% ، عائق الجهد ≤ 15% ، خطأ معدل الدوران ≤ + / -1٪ |
| الحماية من التيار الزائد | إعداد يدوي قابل للتعديل المستمر |
| السعة ((KVA) | طاقة HV ((KV) | طاقة الخروج HV ((mA) | مدخل LV | النسبة | درجة الحرارة 30 دقيقة |
|||
| التكييف | العاصمة | التكييف | العاصمة | V | أ | |||
| 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 500 | 10 |
| 3 | 50 | 70 | 60 | 15 | 200 | 15 | 500 | 10 |
| 5 | 50 | 70 | 100 | 15 | 200/400 | 25 | 500 | 10 |
| 10 | 50 | 70 | 200 | 100 | 400 | 50/25 | 500 | 10 |
| 15 | 50 | 70 | 300 | 100 | 400 | 37.5 | 500 | 10 |
| 20 | 50 | 70 | 400 | 100 | 400 | 50 | 500 | 10 |
| 25 | 50 | 70 | 500 | 100 | 400 | 62.5 | 500 | 10 |
| 30 | 50 | 70 | 600 | 100 | 400 | 75 | 500 | 10 |
| 40 | 50 | 70 | 800 | 100 | 400 | 100 | 500 | 10 |
| 50 | 50 | 70 | 1000 | 100 | 400 | 125 | 500 | 10 |
| 5 | 100 | 140 | 50 | 50 | 200 | 25 | 1000 | 10 |
| 10 | 100 | 140 | 100 | 100 | 200/400 | 50/25 | 1000 | 10 |
| 15 | 100 | 140 | 150 | 100 | 400 | 37.5 | 1000 | 10 |
| 20 | 100 | 140 | 200 | 100 | 400 | 50 | 1000 | 10 |
| 25 | 100 | 140 | 250 | 100 | 400 | 62.5 | 1000 | 10 |
| 30 | 100 | 140 | 300 | 100 | 400 | 75 | 1000 | 10 |
| 40 | 100 | 140 | 400 | 100 | 400 | 100 | 1000 | 10 |
| 50 | 100 | 140 | 500 | 100 | 400 | 125 | 1000 | 10 |
| 75 | 100 | 140 | 750 | 100 | 400 | 187.5 | 1000 | 10 |
| 100 | 100 | 140 | 1000 | 100 | 400 | 250 | 1000 | 10 |
