| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO,CE |
| رقم الموديل: | إكس إتش جي بي 666 |

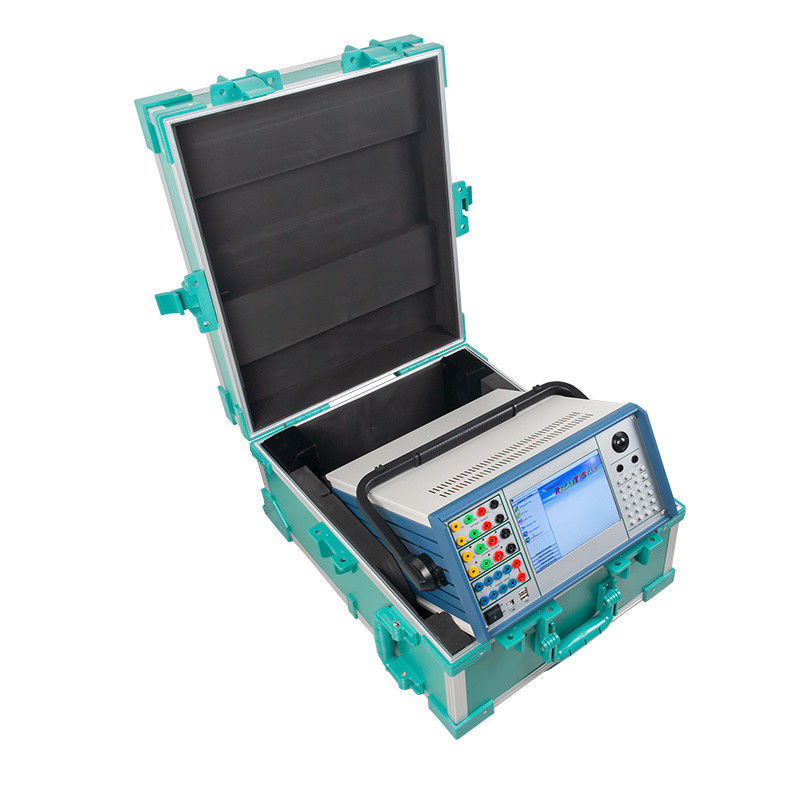

يوفر XHJB666 قنوات التيار الست التي تتطلبها حماية المحولات ثلاثية المراحل التفاضلية، جنبًا إلى جنب مع وحدات تراكب التوافقيات وتسلسل الحالات المستخدمة للتحقق من خصائص الكبح. يتم إنتاج التيار والجهد بواسطة مضخم خطي تحت تحكم DSP، لذلك تظل الموجة المحقونة نظيفة عند التيارات الصغيرة حيث يتم ضبط التقاط التفاضل.
يغطي البرنامج اختبارات الحماية التفاضلية والتفاضلية التوافقية مباشرة، ويتعامل نفس الجهاز مع فحوصات الكبح النسبي والكبح التوافقي التي تتبع تكليف المحول.
هذا التكوين موجه للفريق الذي يقوم بتكليف وإعادة التحقق من الحماية التفاضلية للمحولات.
| تكوين القناة | قياسي |
|---|---|
| قنوات التيار | 6، ست مراحل قياسية |
| قنوات الجهد | 6، ست مراحل قياسية |
| نطاق خرج تيار التيار المتردد | 30 أمبير لكل مرحلة، أو 180 أمبير مع ست مراحل متوازية |
| نطاق خرج تيار التيار المستمر | 10 أمبير تيار مستمر لكل مرحلة |
| نطاق خرج جهد التيار المتردد | 120 فولت تيار متردد لكل مرحلة |
| نطاق خرج جهد التيار المستمر | 160 فولت تيار مستمر لكل مرحلة |
| مدخلات / مخرجات ثنائية | 8 مدخلات مفتاح، 4 أزواج من مخرجات المفتاح |
| قياس الوقت | 0.1 مللي ثانية - 9999 ثانية، دقة أفضل من 0.1 مللي ثانية |
| معلمة | تصنيف |
|---|---|
| تيار متردد، خرج 6 مراحل | 0 - 30 أمبير لكل مرحلة (فعال)، دقة الفئة 0.2 |
| تيار متردد، خرج 3 مراحل | 0 - 60 أمبير لكل مرحلة (فعال) |
| تيار متردد، 6 مراحل متوازية | 0 - 180 أمبير (فعال) |
| تيار الطور المسموح به المستمر | 10 أمبير (فعال) |
| أقصى قدرة لتيار الطور | 300 فولت أمبير |
| أقصى قدرة 6 مراحل متوازية | 1000 فولت أمبير، مدة قصوى 10 ثوانٍ |
| تيار مستمر | 0 - ±10 أمبير لكل مرحلة، دقة الفئة 0.5، أقصى جهد تحميل 20 فولت |
| جهد متردد | طور 0 - 120 فولت، خط 0 - 240 فولت، دقة الفئة 0.2 |
| قدرة جهد التيار المتردد | 80 فولت أمبير طور / 100 فولت أمبير خط |
| جهد مستمر | طور 0 - ±160 فولت، خط 0 - ±320 فولت، دقة الفئة 0.5 |
| قدرة جهد التيار المستمر | 70 فولت أمبير طور / 140 فولت أمبير خط |
| نطاق التردد الأساسي | 20 - 1000 هرتز |
| ترتيب التوافقيات | 1 - 20 |
| مدخل مفتاح، تلامس جاف | 1 - 20 مللي أمبير، 24 فولت |
| مدخل مفتاح، تلامس مباشر | 0: 0 - +6 فولت؛ 1: +11 فولت - +250 فولت |
| سعة مخرج المفتاح | تيار مستمر 220 فولت / 0.2 أمبير؛ تيار متردد 220 فولت / 0.5 أمبير |
