اختبار مقاومة الأرض الكهربائية XHDJ706 لاختبار مقاومة التربة والجهد

جهاز اختبار مقاومة الأرض الكهربائية XHDJ706 لقياس مقاومة التربة والجهد الكهربائي

جهاز اختبار رقمي لمقاومة الأرض ومقاومة التربة مصمم ومصنع خصيصًا لقياس مقاومة الأرض، ومقاومة التربة، وجهد الأرض، والجهد المتردد. يعتمد أحدث التقنيات الرقمية والمعالجة الدقيقة، وطريقة 4 أقطاب و 3 أقطاب و 2 قطب بسيطة لقياس مقاومة الأرض، واستيراد تقنية FFT و AFC، مع وظيفة فريدة لقدرة مكافحة التداخل والقدرة على التكيف مع البيئة، واتساق الاختبار المتكرر، لضمان دقة عالية واستقرار عالي وموثوقية للقياس المطول، والذي يستخدم على نطاق واسع في الطاقة الكهربائية والاتصالات والأرصاد الجوية وحقول النفط والبناء والحماية من الصواعق والمعدات الكهربائية الصناعية وغيرها من قياسات مقاومة الأرض ومقاومة التربة وجهد الأرض والجهد المتردد.

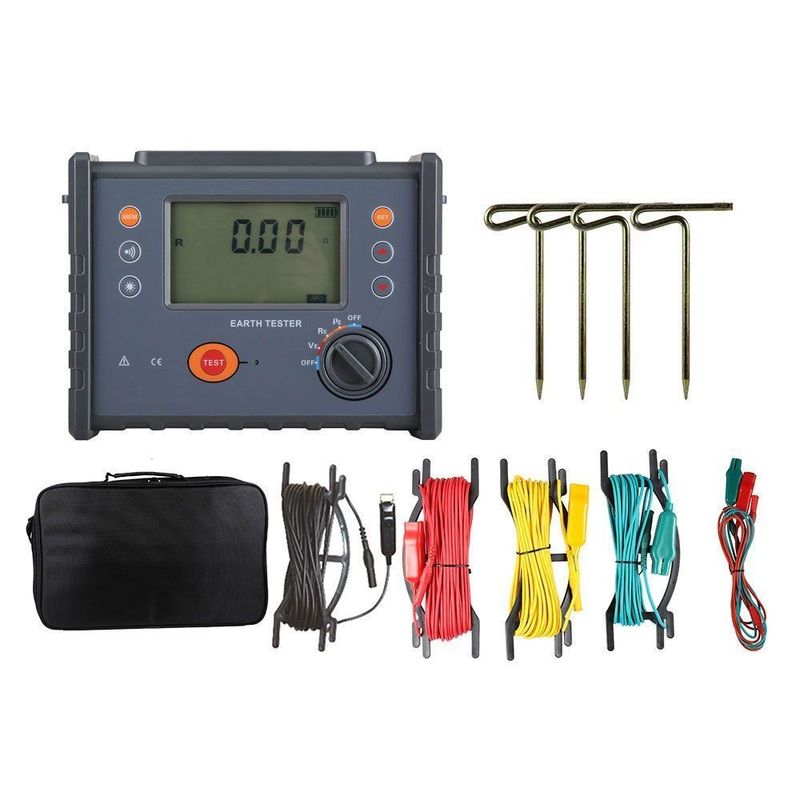

رقمي جهاز اختبار مقاومة الأرض ومقاومة التربة يتكون من الجهاز الرئيسي وبرامج المراقبة وأسلاك الاختبار وأعمدة الأرض المساعدة وأسلاك الاتصال وغيرها. شاشة LCD الكبيرة للجهاز الرئيسي مزودة بإضاءة خلفية زرقاء ورسم بياني شريطي يشير إلى أنه يمكن رؤيته بوضوح. في الوقت نفسه، يمكنه تخزين 300 مجموعة من البيانات، والوفاء بالاستعلام التاريخي والمراقبة في الوقت الفعلي عبر برنامج المراقبة، والعرض الديناميكي، ومؤشر الإنذار، ومع وظائف مثل الوصول إلى البيانات التاريخية والقراءة والحفظ ونماذج التقارير والطباعة وما إلى ذلك.
الميزات الرئيسية:
وظيفة قياس مقاومة الأرض 2/3/4 أقطاب، ومقاومة التربة، وجهد الأرض، والجهد المتردد
مزود الطاقة DC 9V (بطارية جافة Zi-Mn R14S 1.5V 6 PCS، وضع الاستعداد المستمر لمدة 300 ساعة)
نطاق القياس مقاومة الأرض: 0.00Ω-30.00kΩ
مقاومة التربة: 0.00Ωm-9000kΩm
وضع القياس قياس 4 أقطاب دقيق، قياس 3 أقطاب، قياس 2 قطب بسيط
طريقة القياس مقاومة الأرض: طريقة تغيير القطب للتيار المقنن، تيار القياس 20mA كحد أقصى
مقاومة التربة: قياس 4 أقطاب (طريقة وينر)
جهد الأرض: التصحيح المتوسط (بين P(S)-ES)
استهلاك الطاقة في وضع الاستعداد: حوالي 20mA (إيقاف تشغيل الإضاءة الخلفية)
التمهيد ومع الإضاءة الخلفية: حوالي 45mA (25mA بدون إضاءة خلفية)
القياس: حوالي 100mA (إيقاف تشغيل الإضاءة الخلفية)
الوزن الوزن الإجمالي: 4.5 كجم (بما في ذلك العبوة)
جهاز الاختبار: 1443 جرام (بما في ذلك البطارية)
أسلاك الاختبار: 1560 جرام
قضبان التأريض المساعدة: 935 جرام (4 قطع)
درجة حرارة التشغيل والرطوبة -10ºC-40ºC، أقل من 80% رطوبة نسبية
درجة حرارة التخزين والرطوبة -20ºC-60ºC، أقل من 70% رطوبة نسبية
حماية من الحمل الزائد قياس مقاومة الأرض: بين كل واجهات C(H)-E,P(S)-ES، AC 280V/3 ثوانٍ
مقاومة العزل أكثر من 20MΩ (بين الدائرة والعلبة هي 500V)
جهد التحمل AC 3700V/rms (بين الدائرة والعلبة)
الميزات الكهرومغناطيسية IEC61326(EMC)
نوع الحماية IEC61010-1 (CAT 300V,CAT IV 150V,Pollution 2), IEC61010-031, IEC61557-1 (مقاومة الأرض), IEC61557-5 (مقاومة التربة), JJG 366-2004
