اختبار الأرض الرقمي لقياس الكهرباء ومقاومة الأرض

تخصيص جهاز اختبار الأرض الرقمي لقياس مقاومة الكهرباء والأرض

جهاز اختبار مقاومة التربة الأرضية الرقميمصمم ومصنع خصيصًا لقياس مقاومة الأرض، ومقاومة التربة، وجهد الأرض، وجهد التيار المتردد. يعتمد أحدث التقنيات الرقمية والمعالجة الدقيقة، وطريقة 4 أقطاب و 3 أقطاب و 2 قطب بسيطة لقياس مقاومة الأرض، واستيراد تقنية FFT و AFC، مع وظيفة فريدة لقدرة مكافحة التداخل والقدرة على التكيف مع البيئة، واتساق الاختبار المتكرر، لضمان دقة عالية واستقرار عالي وموثوقية للقياس لفترة طويلة، والذي يستخدم على نطاق واسع في الطاقة الكهربائية، والاتصالات، والأرصاد الجوية، وحقول النفط، والبناء، والحماية من الصواعق، والمعدات الكهربائية الصناعية وغيرها من مقاومة الأرض، ومقاومة التربة، وجهد الأرض، وقياس جهد التيار المتردد.

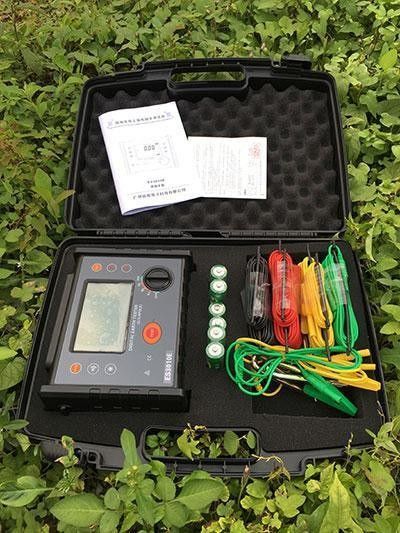

رقمي جهاز اختبار مقاومة التربة الأرضيةيتكون من الجهاز المضيف، وبرامج المراقبة، وأسلاك الاختبار، وأعمدة الأرض المساعدة، وأسلاك الاتصال وغيرها. شاشة LCD الكبيرة للجهاز المضيف مزودة بإضاءة خلفية زرقاء ورسم بياني شريطي يشير إلى أنه يمكن رؤيته بوضوح. في الوقت نفسه، يمكنه تخزين 300 مجموعة من البيانات، والوفاء بالاستعلام التاريخي والمراقبة في الوقت الفعلي عبر برنامج المراقبة، والعرض الديناميكي، ومؤشر الإنذار، ومع وظائف مثل الوصول إلى البيانات التاريخية، والقراءة، والحفظ، ونماذج التقارير، والطباعة وما إلى ذلك.
الميزات الرئيسية
وظيفة قياس مقاومة الأرض 2/3/4 أقطاب، ومقاومة التربة، وجهد الأرض، وجهد التيار المتردد
مزود الطاقة تيار مستمر 9 فولت (بطارية جافة Zi-Mn R14S 1.5 فولت 6 قطع، وضع الاستعداد المستمر لمدة 300 ساعة)
نطاق القياس مقاومة الأرض: 0.00Ω-30.00kΩ
مقاومة التربة: 0.00Ωm-9000kΩm
وضع القياس قياس دقيق بـ 4 أقطاب، قياس بـ 3 أقطاب، قياس بسيط بـ 2 قطب
طريقة القياس مقاومة الأرض: طريقة تغيير القطب بالتيار المقنن، تيار القياس 20mA كحد أقصى
مقاومة التربة: قياس بـ 4 أقطاب (طريقة وينر)
جهد الأرض: التصحيح المتوسط (بين P(S)-ES)
استهلاك الطاقة في وضع الاستعداد: حوالي 20mA (إيقاف تشغيل الإضاءة الخلفية)
التمهيد ومع الإضاءة الخلفية: حوالي 45mA (25mA بدون إضاءة خلفية)
القياس: حوالي 100mA (إيقاف تشغيل الإضاءة الخلفية)
الوزن الوزن الإجمالي: 4.5 كجم (بما في ذلك العبوة)
جهاز الاختبار: 1443 جرام (بما في ذلك البطارية)
أسلاك الاختبار: 1560 جرام
قضبان التأريض المساعدة: 935 جرام (4 قطع)
درجة حرارة التشغيل والرطوبة -10ºC-40ºC، أقل من 80% رطوبة نسبية
درجة حرارة التخزين والرطوبة -20ºC-60ºC، أقل من 70% رطوبة نسبية
الحماية من الحمل الزائد قياس مقاومة الأرض: بين كل واجهات C(H)-E,P(S)-ES، تيار متردد 280 فولت/3 ثوانٍ
مقاومة العزل أكثر من 20MΩ (بين الدائرة والعلبة 500 فولت)
جهد التحمل تيار متردد 3700 فولت/rms (بين الدائرة والعلبة)
الميزات الكهرومغناطيسية IEC61326(EMC)
نوع الحماية IEC61010-1 (CAT 300V,CAT IV 150V,Pollution 2), IEC61010-031, IEC61557-1 (مقاومة الأرض), IEC61557-5 (مقاومة التربة), JJG 366-2004
