جهاز اختبار حماية المرحلات أحادية الطور لاختبار الحقن الثانوي الدقيق

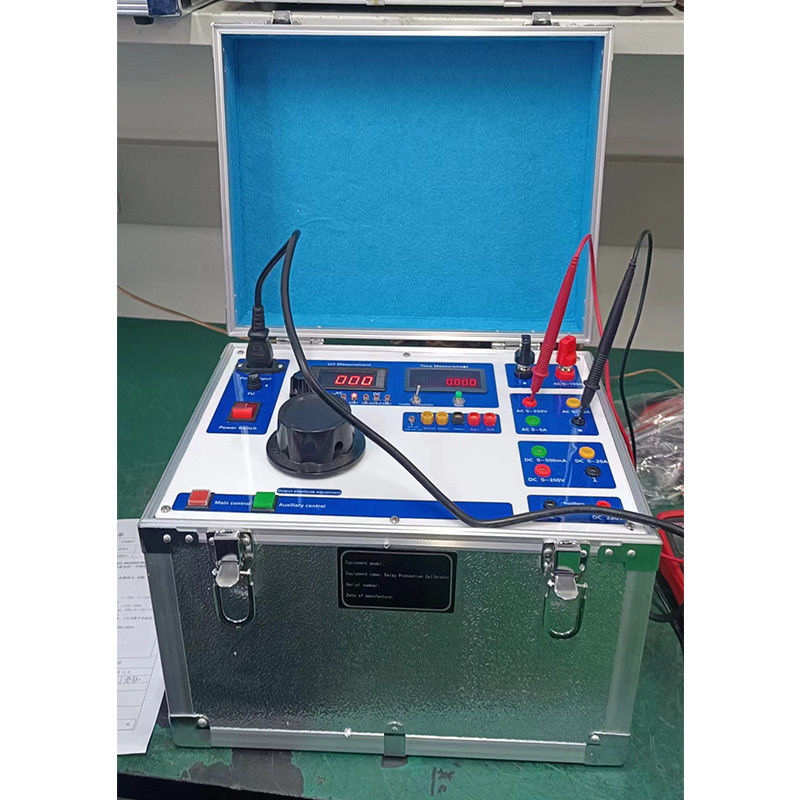

XHJB612 جهاز اختبار حماية الترحيل أحادي الطور لاختبار الحقن الثانوي الدقيق



الوظائف الرئيسية
☆ يتطلب مصدر طاقة تيار متردد أحادي الطور 220 فولت، باستخدام ألواح PVC جميلة وأنيقة
☆ لديه خرج مللي أمبير، والذي يمكن أن يلبي اختبارات الاستقطاب والإشارة وغيرها من المرحلات
☆ عداد رقمي للميلي ثانية مدمج مع أطراف بدء وإيقاف العداد
☆ مع مطالبات صوتية وضوئية لجهات الاتصال، وما إلى ذلك
☆ هيكل من سبائك الألومنيوم عالي القوة مصنوع خصيصًا، سهل الحمل والنقل
☆ عملية اللوحة بسيطة وسهلة الإتقان، والأسلاك واضحة، مما يجعلها مريحة للعمل الميداني.

1	مصدر الطاقة	تيار متردد 220 فولت±10%،  50 هرتز
2	الخرج الدائرة الرئيسية	خرج التيار المتردد: التيار: 0-5 أمبير 0-50 أمبير 0-150 أمبير الجهد: 0-250 فولت قابل للتعديل باستمرار
3		خرج التيار المستمر: الجهد: 0-250 فولت التيار: 0-20 أمبير 0-500 مللي أمبير
4		قياس الوقت: 0-99.99 ثانية
5	نطاق القياس	الجهد: 0~500 فولت 0.5%RD±2d
6		التيار: 0~5 أمبير 0~50 أمبير 0~150 أمبير 0.5%RD±2d
7		نطاق وقت القياس: 0.01~99.99 ثانية

كيف تستعمل
1 الفحص أو التحضير قبل الاستخدام
قبل استخدام الجهاز، يجب إجراء فحص بصري، ويجب تأريض طرف التأريض لسلك الطاقة ثلاثي النواة بشكل موثوق. قم بتشغيل مفتاح الطاقة، ثم اختبر تشغيل الجهاز. في هذا الوقت، يجب أن تكون العدادان قيد التشغيل، ولمس زر "اختيار الإخراج" بيدك. يجب أن يكون مؤشر حالة الإخراج طبيعيًا من اليسار إلى اليمين.
2 عملية إخراج الجهد في الدائرة الرئيسية
حدد حالة الإخراج في نطاق "AC0-250V"، واضغط على "مفتاح التحكم في الإخراج" للدائرة الرئيسية في الزاوية السفلية اليسرى من غرفة الاختبار، واضبط ببطء المقبض الكبير لمنظم الجهد. يجب أن تعرض مجموعة مقاييس الجهد/الأميتر "0~250V" جهد التيار المتردد. لإخراج "DC0~300V"، حدد حالة الإخراج في نطاق "DC0~250V"، وطريقة الضبط هي نفسها المذكورة أعلاه.
3 عملية إخراج التيار في الدائرة الرئيسية
حدد حالة الإخراج في نطاق "AC0~5A"، واضغط على "مفتاح التحكم في الإخراج" للدائرة الرئيسية واضبط ببطء مقبض منظم الجهد. في هذا الوقت، يجب أن يعرض مقياس الجهد/الأميتر تيار "0~5A"، وتعديلات التيار الأخرى مشابهة لهذه الطريقة.
4 أمثلة الاستخدام:
4.1 اختبار التقاط وإطلاق مرحل الجهد
أولاً، ضع الجهاز في حالة الاستعداد، وقم بتوصيل ملف المرحل قيد الاختبار بطرف إخراج الجهد المقابل، واضغط على مفتاح "التحكم في إخراج الدائرة الرئيسية"، واضبط ببطء المقبض الكبير لجعل جهد الخرج يرتفع بثبات. عندما يتم إغلاق المرحل، سجل جهد الإغلاق. ثم اضبط المقبض الكبير في الاتجاه المعاكس حتى يتم تحرير المرحل، وسجل جهد التحرير. بناءً على ذلك، يمكن حساب معامل الإرجاع للمرحل الذي تم اختباره. إذا كان المرحل قيد الاختبار هو مرحل زيادة الجهد، فتابع في الاتجاه المعاكس.
4.2 اختبار قيمة إعداد مرحل التيار
قم بإزالة المرحل قيد الاختبار من الخط، وقم بتوصيله بطرف إخراج التيار الخاص بالجهاز، وحدد نطاق التيار الخارج المناسب، مثل "0~5A" أو "0~100A"، واضغط على مفتاح "التحكم في الإخراج"، واضبط ببطء الحد الأقصى أدر المقبض إلى عمل المرحل، ولاحظ قيمة مقياس الجهد/الأميتر، واحكم على عمل المرحل.
4.3 تحديد وقت تأخير مرحل الوقت
قم بتوصيل المرحل قيد الاختبار بطرف الإخراج (يعتمد جهد التشغيل على التيار المتردد أو التيار المستمر وفقًا لمتطلبات المرحل)، واضبطه على قيمة التشغيل المقدرة، واستعد بعد انقطاع التيار الكهربائي. قم بتوصيل جهات الاتصال المتحركة والمتصلة المتأخرة للمرحل قيد الاختبار بالأطراف II و ⊥، واضغط على مفتاح "التحكم في الإخراج"، وسيحصل ملف المرحل على جهد التشغيل المقدر، وابدأ ساعة الإيقاف في نفس الوقت. بعد وقت التأخير، ستتوقف ساعة الإيقاف عن العد. في هذا الوقت، ساعة الإيقاف الرقم المعروض هو وقت الإغلاق المتأخر لمرحل الوقت. إذا كنت ترغب في قياس الإصدار المتأخر، فإن المبدأ هو نفسه من قبل، والأسلاك الفعلية معكوسة.
4.4 اختبار المرحل الوسيط (مع ملف التثبيت)
حدد نوع وضع العمل (الجهد أو عمل التيار) ونوع وضع التثبيت (تثبيت الجهد أو التيار) الذي يعمل به المرحل قيد الاختبار. مع أخذ عمل التيار وصيانة الجهد كمثال (مرحل التيار المستمر)، حدد نطاق إخراج التيار المستمر (0~500mA أو 0~5A)، واضغط على مفتاح "التحكم في الإخراج"، واضبط ببطء المقبض الكبير على عمل المرحل، ولاحظ التيار المتحرك. ثم قم بتوصيل خرج الدائرة المساعدة بطرف ملف التثبيت المرحل، واضبط ببطء المقبض الصغير على تصنيف المرحل، واكتب قيمة جهد التثبيت، وحدد جودة المرحل بناءً على ظروف العمل أو التثبيت.
باختصار، طالما أنك تتقن علاقة التحويل بين المخرجات المختلفة لهذا الجهاز وأداة القياس، يمكنك استخلاص الاستنتاجات من مثال واحد وتطبيقها بمرونة وفقًا للظروف المحددة للمرحل الذي يتم اختباره. لن أقدم أمثلة واحدة تلو الأخرى هنا.


التعبئة والتغليف: علبة خشبية مملوءة بالرغوة

الشحن: عن طريق الجو والبحر والسريع وما إلى ذلك.

وقت الشحن: 7-10 أيام عمل إذا كان في المخزون.
