| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | ISO,CE |
| رقم الموديل: | إكس إتش إتش إل 3200 إتش |

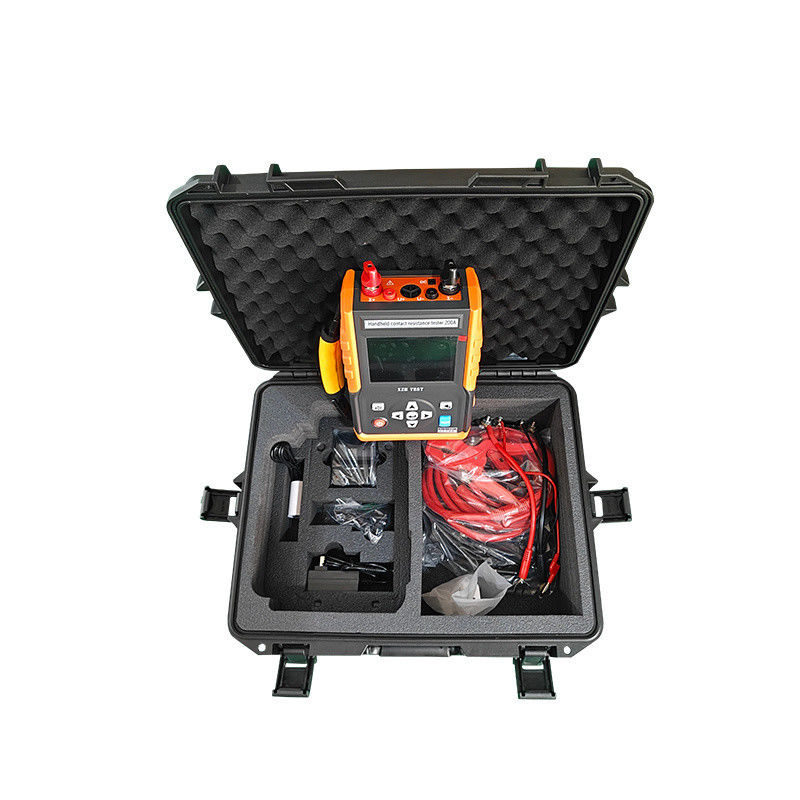

XHHL3200H اختبار مقاومة الاتصال المحمول الميكرو أوهم متر
اختبار مقاومة الحلقة، المعروف أيضا باسم الميكرو أومميتر واختبار مقاومة الاتصال هو أداة وضعتها شركتنا لقياس مقاومة الاتصال من مختلف مفاتيح الجهد العالي،أجهزة قطع الدوائر عالية الجهد، مكونات اللحام المعدنية، مقاومة حلقة الموصلات المعدنية، ومقاومة الدقة الميكرو أوم.
هذا الجهاز يعتمد على جهاز تحكم صغير عالي السرعة، جنبا إلى جنب مع محول A / D عالي الدقة، تكنولوجيا القياس الرقمية، تكنولوجيا تداخل تردد مكافحة الطاقة،وتكنولوجيا مصدر تيار قابل للبرمجة المتقدمة، بحيث يمكن للبطارية الليثيوم القابلة لإعادة الشحن المدمجة ذات السعة الكبيرة توليد تيار متزامن خال من التموجات ، بحد أقصى 220A. يمكن ضبط تيار الإخراج بشكل دقيق في خطوات 2.5A ،مع ما يصل إلى 87 مقطوعة، لتلبية اختبار التروس الحالية المتعددة؛ في غضون ذلك، يمكن تعيين الوقت (10s، 20s، 30s، 40s، 50s، 60s) لخروج باستمرار اختبارات التيار الكبير، والتي يمكن اختبارها بدقة عالية،استقرار مرتفع، وذكاء عالية في بيئة تداخل قوية ؛ من حيث تصميم الدائرة ، لديها وظائف مثل حماية الدائرة المفتوحة وحماية من الإفراط في الحرارة.
يستخدم الجهاز شاشة LCD ملونة 5.6 بوصة مع واجهات تشغيل صينية وإنجليزية ، والتي هي واضحة وبديهية. كما أنه مجهز بمقاومات قياسية ،ويمكن أن يتم التحقق من الدقة الخاصة بالأداة قبل الاختبار الرسميالجهاز له مزايا النطاق الواسع، وسرعة تخزين البيانات الكبيرة، والقدرة القوية على مكافحة التدخل، والتشغيل البسيط، المحمول، والحجم الصغير، وسهلة الحمل.يمكن أيضا اختيار الطابعة لطباعة البيانات.
| الوظيفة | جاختبارات مقاومة التأثير لمفتاحات الجهد العالي ومفاصلات الدوائر؛ اختبارات مقاومة الاتصال للمعادنليكمكونات لحام اختبارات مقاومة الدوائر الموصلاتأيز منخفضةاختبارات المقاومة. | |
| القوة | بطارية الليثيوم قابلة لإعادة الشحن من 12.6 فولت 9000mAh | |
| طريقة القياس | قياس أربعة أسلاك | |
| شاحن | 12.6V/2A | |
| العرض | 5شاشة LCD صناعية بـ 6 بوصات بألوان عالية الوضوح | |
| واجهة الاختبار | أنا، أنا، أنت، أنت | |
| تيار الخروج | ≤5A، 10A، 30A، 50A، 80A، 100A، 200A، 220A | |
| التيار الخطوة: 2.5A، حتى 87 التروس الحالية. | ||
| نطاق القياس |
≤5A: | 1μΩ~ 3500mΩ |
| 10A: | 0.1μΩ~ 200mΩ | |
| 30A: | 0.1μΩ~ 20mΩ | |
| 50A: | 0.01μΩ~ 15mΩ | |
| 80A: | 0.01μΩ~ 10mΩ | |
| 100A: | 0.01μΩ~ 5mΩ | |
| 200A: | 0.01μΩ~ 600uΩ | |
| 220A: | 0.01μΩ~ 500uΩ | |
| القرار | 0.01μΩ | |
| الدقة | 30A ~ 220A ± ((قراءة*0.1%+ نطاق القياس*0.2%+1μΩ) 10A أو أقل من 5A ± ((قراءة*0.5%+ نطاق القياس*0.2%+10μΩ) |
|
| وقت القياس | ≤100A:بسرعةالوضع (أوصي),في العشرينات و العشرينات و الثلاثينات و الأربعينات,الخمسينات و الستينات >100A:وضع سريع |
|
| طابعة | اختياري، اضغط على زر الطباعة لطباعة نتائج الاختبار | |
| تخزين البيانات | بعد الانتهاء من الاختبار، يتم حفظ البيانات تلقائيًا وتكراريًا مع تخزين ما يصل إلى 999 مجموعة من البيانات. | |
| حجم الجهاز | L188mm × W85mm × H312mm | |
| حجم الحزمة الخارجية | حوالي L550mm × W420mm × H215mm | |
| مسارات الاختبار | وزن الجهاز: حوالي 2.2kg | |
| الوزن الإجمالي: حوالي 9.3kg | ||
| مسارات الاختبار | الطول القياسي: 3m (5m اختياري) | |
| توصيل الاختبار يؤدي إلى منفذ التيار ومنافذ الجهد بمقاومة أقل من 10mΩ | ||
| حذف البيانات | حدد شكل ذاكرة في واجهة الإعداد لحذف جميع البيانات | |
| طلب البيانات | أدخل واجهة Data Query، اضغط على المفاتيح أعلى، أسفل، يسار، أو يمين لتصفح البيانات المخزنة | |
| إيقاف التشغيل التلقائي | سيتم إيقاف تشغيل البطارية تلقائيًا إذا لم يتم تشغيلها خلال 15 دقيقة بعد تشغيل الكهرباء | |
| تشغيل البطارية | عندما يظهر الرمز "" في الزاوية العليا اليمنى من الجهاز، فهذا يعني أن طاقة البطارية قد استنفدت، وسيتم إيقاف تشغيلها تلقائيًا. يرجى شحنها في الوقت المناسب. | |
| الضوء الخلفي | الوضوح العالي والمتوسط والمنخفض | |
| التيار العامل | التيار 230mA في حالة غير اختبار | |
| يمكن تعيين التيار في حالة الاختبار | ||
| حماية الدوائر | حماية الدوائر المفتوحة، حماية من الحرارة الزائدة | |
| الحماية من درجة الحرارة | عن طريق مراقبة درجة الحرارة | |
| درجة حرارة العمل والرطوبة | -10 درجة مئوية~50 درجة مئوية;تحت 90٪ RH,لا توتر | |
| درجة حرارة التخزين والرطوبة | -10 درجة مئوية~60 درجة مئوية;تحت 70٪ RH | |
| تشغيل الجهد | 12.6 فولت | |
| معيار السلامة | IEC61010-1، CAT 600V,مستوى التلوث 2، JJG724-1991 لوائح التحقق من عداد الأوهم الرقمي المتردد، JJG166-1993 لوائح التحقق من المقاومات المترددة،DL/T967-2005لوائح التحقق من اختبار مقاومة الحلقة واختبار مقاومة التيار المباشر عالية السرعة. | |
