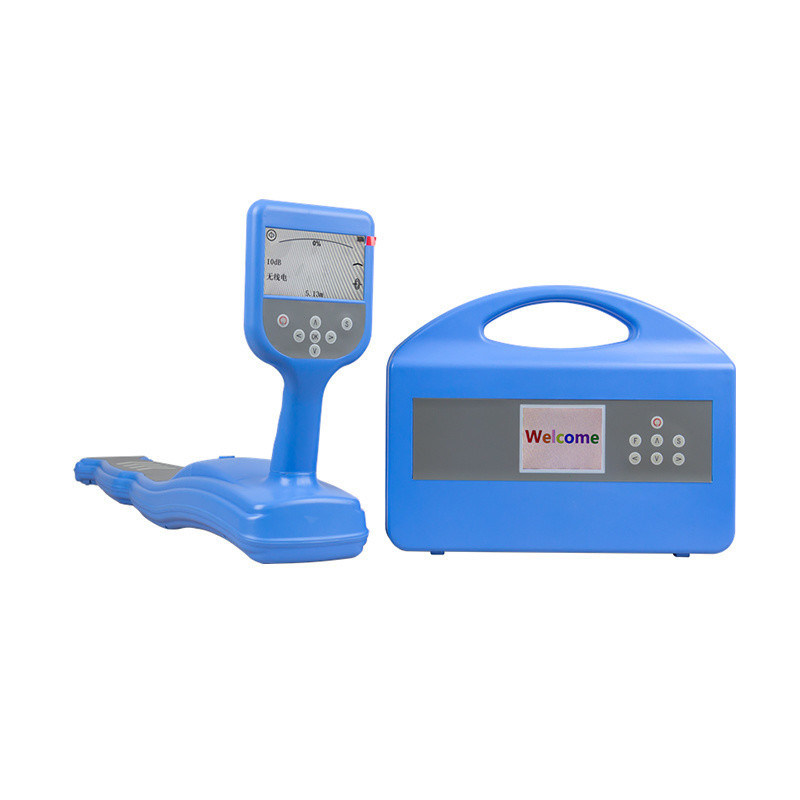

XHGX507B

مواصفات جهاز الإرسال:
1وضع الإخراج: إخراج اتصال مباشر، استحداث، ربط العقدة.

2تردد الإخراج: 348 هرتز، 624 هرتز، 1280 هرتز، 1860 هرتز، 512 هرتز، 645 هرتز، 820 هرتز، 940 هرتز، 6 كيه هرتز، 8 كيه هرتز، 9 كيه هرتز، 12 كيه هرتز، 33 كيه هرتز، 82 كيه هرتز، 200 كيه هرتز.

3الطاقة الخارجة: 10 واط كحد أقصى، قابلة للتعديل في 10 مستويات، تطابق معوقة تلقائي في الوقت الحقيقي.

4التيار الخارجي للاتصال المباشر: ما يصل إلى 200Vpp.

5الحماية من الإفراط في الحمل والدائرة القصيرة

6واجهة الإنسان-الآلة: 320×240 نقطة مصفوفة بشاشة الكريستال السائل.

7البطارية المدمجة: 6 بطاريات ليثيوم آيون 18650، 12.6 فولت، 4.2Ah.



مواصفات المستقبل:
1وضع الإدخال: لفائف استقبال مدمجة ، مصراع تحديد الهوية (اختياري) ، فحص خطأ إطار (اختياري).

2تردد الاستقبال:
تردد الكشف: 348 هرتز، 624 هرتز، 1280 هرتز، 1860 هرتز، 512 هرتز، 645 هرتز، 820 هرتز، 940 هرتز، 6 كيه هرتز، 8 كيه هرتز، 9 كيه هرتز، 33 كيه هرتز، 65 كيه هرتز، 82 كيه هرتز، 131 كيه هرتز، 200 كيه هرتز

تردد الطاقة تردد الكشف السلبي: 50 هرتز/60 هرتز

3طريقة اكتشاف خطوط الأنابيب: طريقة الذروة الواسعة، طريقة الذروة الضيقة، طريقة الوادي الصوتي، طريقة الوادي الذروة.

4وضع تحديد الكابل: تحديد الكابل الذكي (اختياري) وقياس التيار.

5واجهة الإنسان-الآلة: 480 × 272 نقطة مصفوفة بشاشة الكريستال السائل

6البطارية المدمجة: 4 بطاريات ليثيوم آيون 18650، 4.2V الاسمية، 8.2Ah

7دقة الموقع: عمق 0-3m (± 5٪) ، عمق 3-12m (± 10٪)

8دقة قياس العمق: عرض ثلاثية الأرقام، ويمكن قياس الحد الأقصى للعمق حتى 12 متر

9دقة القياس الحالية: 1MA

10أقصى مسافة اكتشاف: الكابل مع العزل الجيد في طريقة الاتصال المباشر يمكن أن تصل إلى 15 كيلومتر

غيرها
1حجم: جهاز إرسال 320×240×90ملم، جهاز استقبال 670×128×310ملم.
2الجودة: 1.9 كجم للجهاز الإرسال و 1.4 كجم للجهاز الاستقبال
3شاحن: مدخل AC100~240V، 50/60Hz، مخرج DC4.2V-1A، مخرج DC12.6V-1A.
4ظروف التشغيل: درجة الحرارة: -10oC-40oC، الرطوبة 5-90%RH، الارتفاع <4500m.
