مؤشر خطأ الكابلات تحت الأرض مع مزامنة صوتية مغناطيسية وكشف الإطار

Name: مؤشر خطأ الكابلات تحت الأرض مع مزامنة صوتية مغناطيسية وكشف الإطار
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: اكس اتش دي دي 503 اي
Price: 4,175.00 USD
Availability: InStock

تفاصيل المنتج:

مكان المنشأ:	شيان، شنشي، الصين
اسم العلامة التجارية:	XZH TEST
إصدار الشهادات:	CE, ISO
رقم الموديل:	اكس اتش دي دي 503 اي

معلومات مفصلة

مكان المنشأ:

شيان، شنشي، الصين

اسم العلامة التجارية:

XZH TEST

إصدار الشهادات:

CE, ISO

رقم الموديل:

اكس اتش دي دي 503 اي

رقم الموديل:

XHDD503E

الاستخدام:

جهاز اختبار كابل الشبكة، جهاز اختبار كابل الصوت، جهاز اختبار الكابل المحوري، جهاز اختبار الكابل الرق

قوة:

كهرباء

حسب الطلب:

حسب الطلب

لون:

أسود

فلتر:

200 هرتز - 1600 هرتز اختياري

كسب الإخراج:

16 مستوى (0~112 ديسيبل)

دقة تحديد المواقع الصوتية والمغناطيسية:

أقل من 0.2 متر

دقة تحديد موضع جهد الخطوة:

أقل من 0.5 م

دقة تحديد المسار:

أقل من 0.5 م

حزمة النقل:

حالة خشبية

علامة تجارية:

اختبار XZH

أصل:

الصين

رمز النظام المنسق:

9031809090

القدرة على العرض:

2000 قطعة/سنة

التخصيص:

متاح

خدمة ما بعد البيع:

شهادة الضمان

ضمان:

12 شهرا

إبراز:

High Light

إبراز:

اكتشاف أعطال الكابلات الأرضية

مؤشر صوتي مغناطيسي

محدد جهد الخطوة على شكل حرف A

Trading Information

الحد الأدنى لكمية:

1 وحدة

الأسعار:

قابل للتفاوض

تفاصيل التغليف:

غلاف خشبي

وقت التسليم:

5-8 أيام

شروط الدفع:

T/T

القدرة على العرض:

2000 Unists/Year

وصف المنتج

وصف

يستخدم محدد موقع خطأ الكابل مبادئ التقاط الاهتزاز والحث الكهرومغناطيسي لتحديد الموقع المحدد لنقطة خطأ الكابل. يتم استخدام مولد نبض عالي الجهد لإحداث تفريغ فلاش عند نقطة الخطأ. يتم التقاط الظواهر الفيزيائية مثل موجات الاهتزاز والموجات الصوتية والموجات الكهرومغناطيسية الناتجة عن تفريغ الفلاش عند نقطة الخطأ بواسطة مسبار خاص لجهاز الإشارة، ويتم تضخيمها ومعالجتها وعرضها وإخراجها بواسطة أداة توجيه خطأ الكابل. يتم تحديد الموقع الدقيق لنقطة الخطأ من خلال سمع ورؤية الفاحص. وهذا يعني أن مهمة تحديد موقع نقطة عطل الكابل بدقة "مباشرة فوق الكابل وضمن نطاق القياس التقريبي" قد اكتملت.
إن أداة النقطة الثابتة هذه مناسبة للمقاومة المنخفضة، وقصر الدائرة، وأخطاء الدائرة المفتوحة وأخطاء انقطاع كابلات الطاقة، والكابلات المحورية عالية التردد، وكابلات إضاءة الشوارع، والأسلاك المدفونة المصنوعة من مواد مختلفة ذات مقاطع عرضية ووسائط مختلفة، بالإضافة إلى التسرب عالي المقاومة والفلاش عالي المقاومة فوق الخطأ.

ميزات المنتج
1. شاشة LCD عالية السطوع مقاس 5 بوصات تضمن الرؤية تحت ضوء الشمس.
2. لديها 4 أوضاع اختبار: قياسي، محسّن، تقليل الضوضاء، ومخصص.
3. لديها 4 وظائف تحديد المواقع: المزامنة الصوتية المغناطيسية، الصوتية النقية، المغناطيسية النقية، والجهد الخطوة.
4. لديها تقنية تقليل الضوضاء الخلفية ويمكن الاختيار من بين مجموعة متنوعة من طرق التصفية.
5. مجهزة بوظائف BNR وكتم الصوت.
4. لديها مؤشر انحراف المسار.
5. مجهزة بأجهزة استشعار إشارة العزل المادي متعددة الطبقات، درجة مقاومة للماء IP65.
6. بطارية ليثيوم مدمجة ذات سعة كبيرة، وقت استعداد طويل، مزودة بشاحن سريع.
7. صغير وخفيف الوزن، وسهل التشغيل، وواجهة بسيطة بين الإنسان والآلة.

المواصفات الفنية

معلمات التصفية	ل-التمرير الكامل: 100 هرتز ~ 1600 هرتز.
	تمريرة منخفضة: 100 هرتز ~ 300 هرتز.
	كوالكوم: 160 هرتز ~ 1600 هرتز.
	لBandpass: 200 هرتز ~ 600 هرتز.
كسب القناة:	8 مستويات قابلة للتعديل.
كسب القناة المغناطيسية:	8 مستويات قابلة للتعديل.
كسب الجهد الخطوة:	8 مستويات قابلة للتعديل.
كسب الإخراج:	16 مستوى (0 ~ 112 ديسيبل)
مقاومة الإخراج:	350 أوم
دقة تحديد المواقع الصوتية:	.10.1 م.
دقة تحديد موضع الجهد:	≥ 0.5 م.
دقة تحديد المسار:	≥ 0.5 م.
يحتوي على وظائف تقليل الضوضاء الخلفية BNR ووظائف تقليل الضوضاء الصامتة.
طريقة التحكم في العرض:	شاشة تحكم باللمس 5 بوصة عالية السطوع.
مزود الطاقة:	4*18650 بطاريات ليثيوم قياسية.
وقت الانتظار:	أكثر من 8 ساعات.
مقدار:	428 طول × 350 عرض × 230 ارتفاع
درجة الحرارة المحيطة:	-25 ~ 65 درجة مئوية؛ الرطوبة النسبية: ≥90%.

تخطيط الأداة والتعليمات

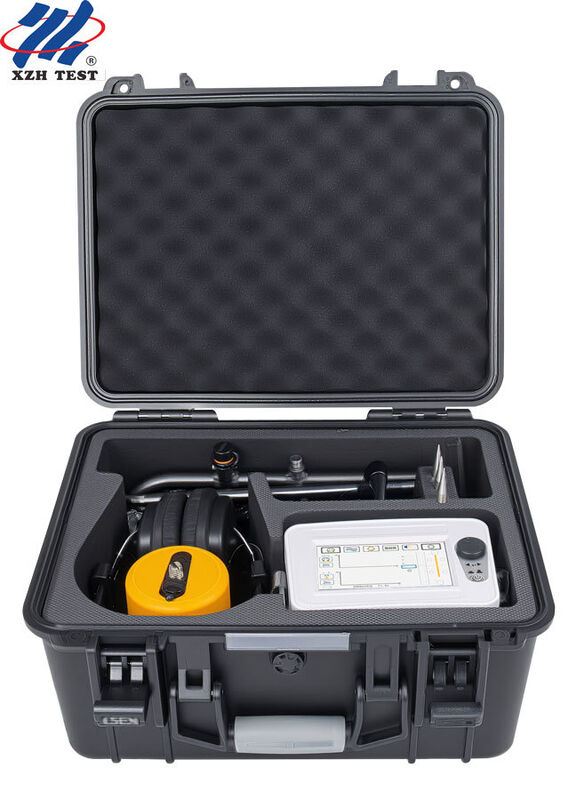

تكوين الصك
1. محدد موقع خطأ الكابل: حدد موقع نقاط خطأ الكابل بدقة ضمن نطاق القياس التقريبي.
2. المسبار: يشمل المسبار، والمسبار، وثلاثة مخالب، وقضيب التوصيل، المتصل بقناة الإدخال لاستقبال الإشارات.
3. ارتداء سماعات الرأس. قم بتوصيل قناة الإدخال الخاصة بأداة التأشير (تعليقات إشارة الخرج).
خط إشارة 4.7-core: كابل توصيل بين جهاز التأشير والمسبار (توصيل جهاز التأشير والمسبار).
5. الشاحن: قم بتوصيله بمقبس الشحن الخاص بالجهاز للشحن.
6. الإطار: يستخدم عند الاختبار باستخدام طريقة الجهد المرحلي.
7. كابل توصيل على شكل حرف A: محدد موقع خطأ الكابل وكابل توصيل على شكل حرف A.
8. الدبوس الأرضي: ملحق مطابق للإطار A.

قائمة التعبئة

بمجرد توصيل الإطار A، سيدخل تلقائيًا إلى واجهة الاختبار كما هو موضح على اليمين.
لاحظ أنه يوجد في الجزء السفلي من الإطار A أسهم، باللونين الأحمر والأخضر، مع وجود اللون الأحمر في المقدمة والأخضر في الخلف. وهذا يعني أن اللون الأحمر يشير إلى نهاية الكابل والأخضر يشير إلى بداية الكابل.

حرك الإطار A ببطء على طول مسار دفن الكابل باتجاه نهاية الكابل ولاحظ التغييرات في الرسوم البيانية الشريطية الحمراء والخضراء على شاشة الاختبار. وهذا يعكس تغيرا في اتجاه التيار.
وعلى مسافة كبيرة من نقطة الضرر، تظهر الأشرطة الحمراء والخضراء على الشاشة بشكل غير منتظم وصغير إلى حد ما.
عندما تقترب من نقطة الصدع، على بعد حوالي 5 أمتار مثلاً من نقطة الصدع، ستلاحظ أن الرسم البياني بالشريط الأحمر أصبح كبيراً جداً، كما هو موضح في الصورة أعلاه على اليسار.
عندما تكون فوق نقطة الصدع مباشرة أو ما يقرب من 1-2 متر أمام وخلف نقطة الصدع، ستلاحظ أن الرسوم البيانية الشريطية الحمراء والخضراء أصبحت صغيرة جدًا وتظهر على الشاشة كما هو موضح في الصورة على اليمين أعلاه.
بمجرد تجاوز نقطة الصدع، على سبيل المثال حوالي 5 أمتار من نقطة الصدع، ستلاحظ أن الرسم البياني بالشريط الأخضر أصبح كبيرًا جدًا.
بهذه الطريقة، ومن خلال البحث بصبر، يمكنك العثور على موقع الخلل.
