| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |
| رقم الموديل: | إكس إتش دي دي 503 |
XHDD503تحت الأرضمؤشر خطأ الكابل
الوصف
جهاز تحديد خطأ الكابل XHDD503 صغير جدا وخفيف، وهو معبأ في غلاف PVC وقائي، سهل الحمل بعد أن ينتهي المستخدم من الكشف.
الـ XHDD503مؤشر خطأ كابل الطاقةمصممة مع شاشة قياس ميكروامتر، مع أزرار ضبط المستوى الكهربائي، ضبط التردد وتعديل الحجم. من خلال مراقبة تأرجح المؤشر على ميكروامتر،يمكنك أن ترى قوة المجال المغناطيسي أثناء التفريغ الفلاشوف في نقطة الخطأإدارة زر المستوى الكهربائي لتعديل مرجعية قوة المجال المغناطيسي في عملية الكشف عن المسارتعديل تردد الاستقبال يمكن أن تجعل آذاننا تسمع إشارة المسار التي من السهل التعرف عليها. تعديل زر التردد أثناء عملية تحديد موقع الخطأ يمكن أن يتجنب إشارة الراديو بشكل فعال. تعديل حجم أثناء تحديد موقع خطأ الكابل وتحديد مسار الكابل ،حتى تسمع آذاننا إشارة صوتية أكثر ملاءمة.
المعلمات التقنية
| التكبير | 500,000 مرة |
| دقة الموقع | ± 0.2m |
| عائق الخروج | 350Ω |
| إمدادات الطاقة للعمل | بطارية قياسية 3.7 فولت 3200mAh 4 خلايا |
| التيار الهادئ | < 10mA |
| عمق الكشف: | أكثر من 10 أمتار |
| ظروف العمل | درجة الحرارة المحيطة: -25 ~ 65oC؛ الرطوبة النسبية: ≤90%. |
خصائص المنتج
1تتلقى موجات الاهتزاز، موجات الصوت والموجات الكهرومغناطيسية المولدة أثناء التفريغ في نقطة الفشل.
2تم تصميم القنوات الصوتية والمغناطيسية بشكل منفصل وتشغيلها بشكل منفصل ، مع قدرة أقوى على مكافحة التداخل.
3ضخامة فائقة، عمق الكشف أكبر من 10 أمتار
4تصميم منخفض للغاية وذو طاقة منخفضة ، والتيار الهادئ أقل من 10mA ، والتشغيل المستمر هو أكثر من 20 ساعة ؛
5تصميم المقياس التناظري، قوة الإشارة والاتجاه واضحة في لمحة.
6يمكن تعديل مستوى الصفر بشكل تعسفي، مناسبة لمشاهد مختلفة قوية وضعيفة.

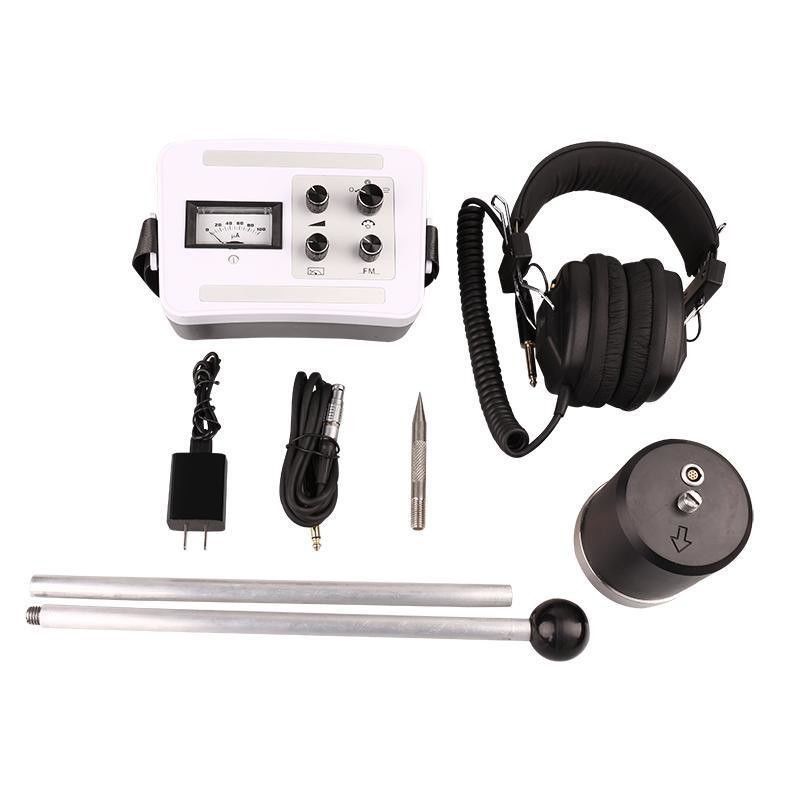

قائمة التعبئة
س: ما هو التزامن الصوتي المغناطيسي ولماذا هو مهم؟
التزامن الصوتي المغناطيسي (AMS) يقيس كل من موجة الصوت (الصوتية) والنبضات الكهرومغناطيسية (المغناطيسية) التي يتم إنشاؤها أثناء تفريغ HV في نقطة الفشل.بما أن الصوت يسافر أبطأ من الموجة الكهرومغناطيسية، الفرق الزمني بين الإشارتين يؤكد أنك فوق الخطأ مباشرة. هذا التحقق القناة المزدوجة يلغي الإيجابيات الكاذبة من الضوضاء المحيطة.
س: ما هو دقة تحديد الحفر؟
XHDD503C يحقق دقة تحديد 0.1m (10cm) في ظل ظروف التربة العادية. وهذا يعني أن منطقة الحفر يمكن أن تكون محدودة إلى قطر 30-50cm تقريبًا ،تقليل كبير من وقت الحفر وتكاليف استعادة السطح مقارنة مع الحفر التجريبي على بعدة أمتار.
السؤال: كيف تستخدم مؤشر الدقة بعد تحديد موقع TDR مسبقًا؟
بعد أن يقدم TDR مسافة الخطأ (على سبيل المثال ، 317m) ، استخدم جهاز تعقب طريق الكابل لتمييز مسار الكابل فوق الأرض. تمشي مع المؤشر على طول هذا المسار بالقرب من المسافة المشار إليها بواسطة TDR.عندما تقترب من الخطأ، تصبح الإشارة الصوتية أعلى صوتًا وتقل قراءة الفرق الزمني المغناطيسي. تشير أقوى إشارة صوتية إلى الحد الأدنى للفارق الزمني إلى الموقع الدقيق للخطأ.
س: هل يمكن لـ XHDD503C العمل مع أنواع مختلفة من مولدات HV؟
نعم. XHDD503C متوافق مع أي مولد التيار الكهربائي العالي الذي ينتج نبضات التفريغ الدورية.XHHV535-4TSB) وتكوينات محول الاختبار التقليدية + مكثفيكتشف مؤشر القرص الإشارات الصوتية والمغناطيسية التي تولدها إفرازات HV بغض النظر عن معدات المصدر.
س: ما الذي يؤثر على عمق تحديد الموقع وكيف يمكنني زيادة ذلك إلى أقصى حد؟
يعتمد تحديد العمق على طاقة تفريغ HV في نقطة الخطأ ، وتكوين التربة (الرمل يخفف أكثر من الطين) ، ومستويات ضوضاء الخلفية. لتحقيق أقصى قدر من العمق:استخدم أعلى فولتاج تفريغ آمن، تأكد من تفكيك نقطة الخطأ بالكامل (قناة المقاومة المنخفضة) ، وإجراء تحديد المواقع خلال فترات الهدوء (في وقت مبكر من الصباح أو الليل) في المناطق الحضرية ذات الضوضاء العالية.
س: ما هو الضمان والدعم المقدم؟
ضمان لمدة 12 شهرًا ضد عيوب التصنيع مع دعم فني مدى الحياة. تتضمن الحزمة وحدة مؤشر، سماعات الرأس، مستشعر الأرض، حقيبة حمل، شاحن، ودليل استخدام.معتمدة CE و ISOضمان مُمتد وتدريب في الموقع متاح.
