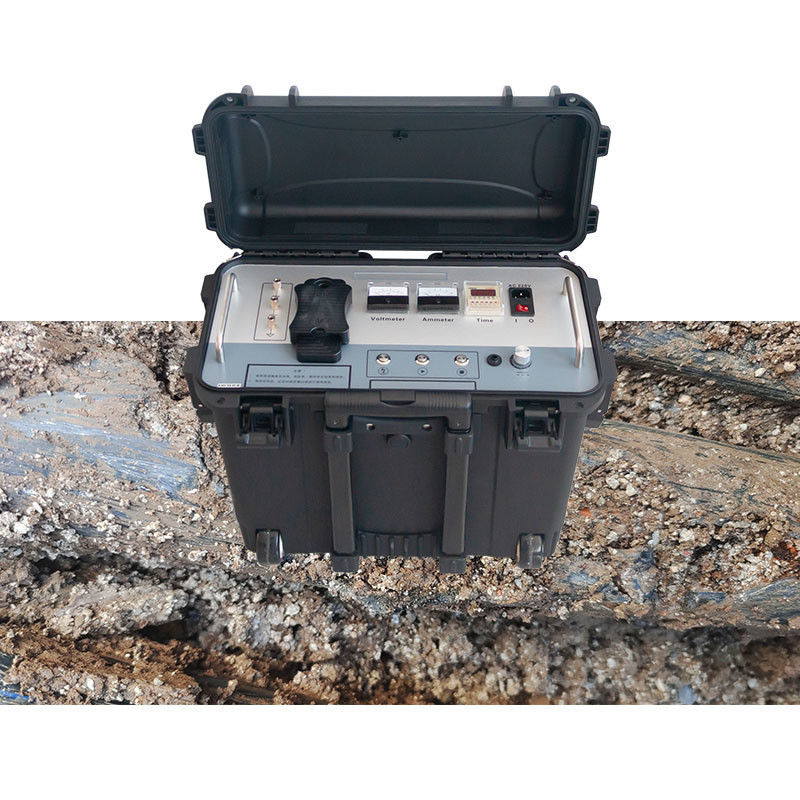

XHHV535-2L مولد صدمات تيار مستمر بجهد 35 كيلو فولت، 1000 جول لتحديد موقع أعطال الكابلات الأرضية
يجمع مولد الصدمات عالي الجهد XHHV535-2L بين مصدر جهد التيار المستمر العالي، ومكثف تخزين الطاقة، وجهاز تفريغ الكرة، وجهاز التفريغ التلقائي، وهو أداة تجريبية متطورة من نوع العربة.
تعمل المعدات على حل مشاكل الراحة وقابلية النقل والسلامة والموثوقية لأجهزة التجارب التقليدية بشكل كامل. يستخدم مولد النبضات عالي الجهد مكونات إلكترونية عالية الجهد خاصة عالية الدقة وعالية الثبات وتقنية الجهد العالي عالية التردد، مما يجعل الجهاز بأكمله بسيطًا في الهيكل.
من أجل الحفاظ على العادة الأصلية للناس في استخدام المحولات وصناديق التشغيل لتوليد جهد التيار المستمر العالي، يعتمد مولد النبضات هذا وضع تشغيل مصمم بشكل إنساني ويدمج تصميم دائرة دقيقة وموثوقة. إنه آمن وموثوق وبديهي. حقًا تحقيق تأثير عدم التضرر من التأثير، ولديه أيضًا وظائف التأثير التوقيتي التلقائي، والتأثير اليدوي، ومقاومة الضغط. إنه حاليًا معدات الجهد العالي ذات التأثير المستمر الأكثر سهولة في الاستخدام من نوع العربة في الصين.
★ مع وظيفة الحماية التلقائية من التيار الزائد والجهد الزائد وارتفاع درجة الحرارة؛
★ مع وظيفة تحمل جهد التيار المستمر، ووظيفة تفريغ الصدمات؛
★ خرج نبضي عالي الجهد موحد وقابل للتحكم؛
★ وظيفة حماية قصيرة الدائرة فائقة، والتي يمكن أن تجعل خرج الجهد العالي قصير الدائرة مباشرة إلى الأرض؛
★ يحتوي على شاشة عرض بمقياس مؤشر مزدوج من المستوى 1.5 للتيار والجهد، وهو بديهي وواضح، وعملية تفريغ الصدمات واضحة في لمحة؛
★ قياس الجهد على جانب الجهد العالي، في الوقت الفعلي والدقيق؛
★ مع حماية بدء التشغيل الصفري، ووظيفة إخراج مقياس الجهد الصفري، آمن وموثوق؛
★ تصميم قياس الجهد العالي الفريد، في الحالة المتوقفة، يمكن لمقياس الفولتميتر أن يشير إلى جهد المكثف في الوقت الفعلي؛
★ يمكن ضبط وقت التفريغ بشكل تعسفي ضمن فاصل زمني مناسب؛
★ مع وظيفة إيقاف الطوارئ، في حالة الطوارئ، قم بقطع خرج الجهد العالي على وجه السرعة.
| XHHV535-2L |
مولد صدمات عالي الجهد 35 كيلو فولت محمول مع وظيفة اختبار تحمل جهد التيار المستمر |
| جهد الصدمة العالي: |
0~32 كيلو فولت قابل للتعديل |
| الضغط الجزئي عالي الجهد |
دقة الجهد 2.5 |
| مكثف مدمج |
2μF |
| طاقة التفريغ |
0-1024J |
| قطبية جهد الخرج |
قطبية سالبة |
| طاقة التأثير |
400 واط |
| حماية من التيار الزائد |
8mA (أكثر من 3 ثوان) |
| طاقة العمل |
تيار متردد 220 فولت ± 10%، 50 هرتز ± 2 هرتز (60 هرتز) |
| قطبية جهد الخرج |
قطبية سالبة |
| حماية من درجة الحرارة الزائدة |
65ºC |
| الوزن |
<30 كجم |
| درجة الحرارة المحيطة |
-20~+50ºC |
| الحجم |
540L×300W×450H مم |
وصف وظيفة اللوحة
1. الأرضي الآمن: يجب توصيل أرضية غلاف الجهاز بشكل موثوق بالأرض لمنع كهربة غلاف الجهاز أو تعرض الأشخاص للصدمات الكهربائية.
2. الأرضي عالي الجهد: يُعرف أيضًا باسم الذيل عالي الجهد، يجب أن يكون مؤرضًا بشكل موثوق لمنع تسرب الجهد العالي والتفريغ. قد يؤدي التلامس الضعيف إلى الفشل في زيادة الجهد، وتلف الانهيار عالي الجهد للمكونات الداخلية للجهاز، وحوادث السلامة الناجمة عن التسرب الداخلي أو تفريغ الجهاز.
3. مكان أخذ العينات: الطرف السالب لمكثف تخزين طاقة النبض لديه جهد عالٍ ويجب أن يكون مؤرضًا بشكل موثوق. يتم استخدامه لأخذ العينات عند أخذ عينات من الموجة في حالة الوميض عالي الجهد لجهاز اختبار أعطال الكابلات. (لا تزال أخذ العينات بدون وميض عالي الجهد تتطلب تأريضًا موثوقًا).
4. زر التفريغ: اضغط على هذا الزر للاتصال بفجوة الكرة، وقم بالتفريغ يدويًا. (لا يمكن أن تتجاوز مدة كل ضغطة مفتاح واحدة).
5.زر بدء التشغيل عالي الجهد: عندما يكون ضوء زر البدء مضاءً، فهذا يعني أن خرج الجهد في الحالة الصفرية. عندما يكون الضوء مضاءً، يكون زر البدء صالحًا. إذا لم يكن ضوء زر البدء مضاءً بعد تشغيل مفتاح الطاقة، فقم بتدوير مقبض ضبط الجهد عكس اتجاه عقارب الساعة حتى يضيء الضوء. عندما يكون ضوء زر البدء مضاءً، اضغط على هذا الزر لبدء تشغيل الجهاز وتوليد خرج جهد عالٍ.
6. زر إيقاف الجهد العالي: عند اكتمال الاختبار أو حدوث شذوذ، اضغط على هذا الزر لقطع خرج الجهد العالي، وينطفئ ضوء الجهد العالي، وتتوقف كرة التفريغ الداخلية عن العمل. عندما يكون زر الإيقاف مضاءً، فهذا يعني أن هناك خرج جهد عالٍ، وعندما يكون مطفأً، فهذا يعني أنه لا يوجد خرج جهد عالٍ.
7. مفتاح حماية التيار الزائد: اضغط على هذا الزر، يتم تشغيل حماية التيار الزائد، وينبثق هذا الزر، وتعمل حماية التيار الزائد. فقط عند الضغط على هذا الزر، يوجد خرج جهد عالٍ. بعد تنشيط حماية التيار الزائد، يجب إيقاف تشغيله للتفريغ.
8. تعديل الجهد: بعد تشغيل الجهاز، يجب عليك أولاً تدوير المقبض عكس اتجاه عقارب الساعة إلى الأسفل، والضغط على زر البدء ثم الضبط في اتجاه عقارب الساعة لزيادة الجهد العالي الناتج من صغير إلى كبير، وضبط عكس اتجاه عقارب الساعة لتقليل الجهد العالي الناتج من كبير إلى صغير.
9. مفتاح الطاقة: يقوم "الترس 1" بتشغيل مفتاح طاقة التيار المتردد 220 فولت، و "الترس 0" بإيقاف تشغيل طاقة النظام.
10. مقبس المصهر: حيث يتم تثبيت المصهر الخاص بنظام طاقة التيار المتردد 220 فولت.
11. مقبس الطاقة: مزود طاقة عمل الجهاز، منفذ توصيل التيار المتردد 220 فولت.
12. ضبط الوقت: اضبط الفاصل الزمني للتفريغ.
13. مقياس التيار: إشارة التيار على جانب الجهد المنخفض.
14. مقياس الفولتميتر: جهد خرج الجهد العالي الذي يشير إلى مقياس كيلو فولت.
15. خرج الجهد العالي (EMP): عند التأثير على التفريغ، قم بتوصيل خط خرج الجهد العالي.
16. خرج الجهد العالي (DC): عند تحمل جهد التيار المستمر، قم بتوصيل خط خرج الجهد العالي.قائمة التعبئةالتطبيق - تحديد موقع أعطال الكابلات الأرضية، اختبار تحمل جهد الكابل
