| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE, ISO |

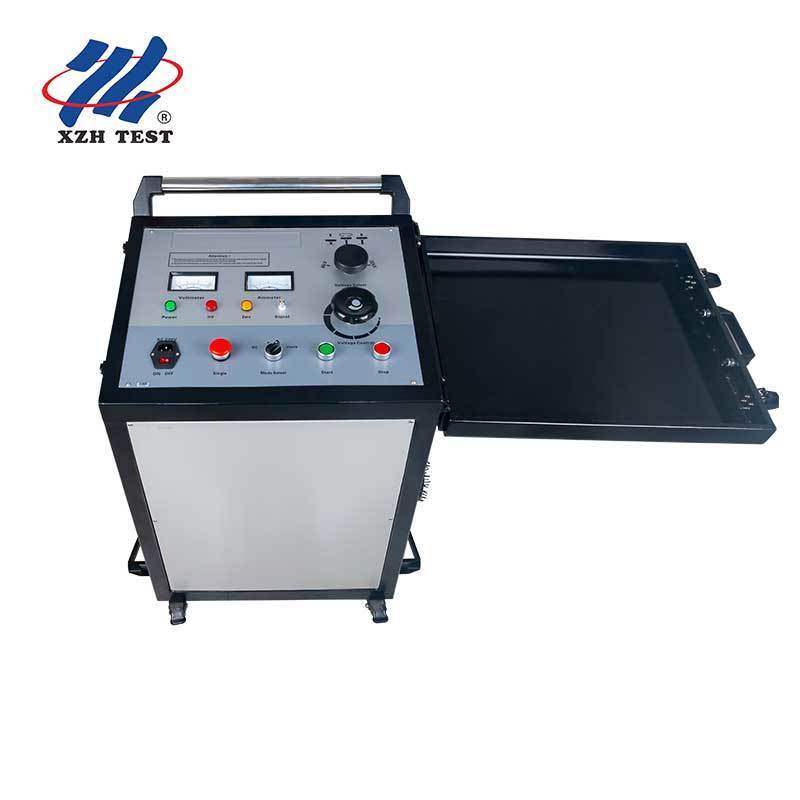

| رقم الموديل: | XHHV535-4TS |
مصممة لـ:المقاولون في مجال تحديد عوارض الكابلات، إدارات صيانة المرافق، موزعي معدات OEM/ODM
القيمة الأساسية:محرك كابل محمي قابل للتخصيص بالكامل مع ثلاثة نطاقات تشغيل قابلة للاختيارو كرة تفريغ في وحدة عربة واحدة مثبتة قابل للتكوين لتتناسب مع الجهد الخاص بك، مكثف، ومواصفات العلامة التجارية.
تم تصميم XHHV535-4TS للمؤسسات التي تتطلب المرونة في معدات تحديد خطأ الكابلات.سواء كنت مقاولًا يدير فئات مختلفة من الجهد في منطقة الخدمة الخاصة بكأو موزع يبحث عن معدات من العلامات التجارية الأولية للأسواق الخاصة بك 4TS تتكيف مع متطلباتك.
يحتوي XHHV535-4TS على حجرة عالية الجهد محصنة بالكامل تعزل مصدر الطاقة المتردد ومكثف تخزين الطاقة ومجموعة كرة التفريغ داخل غطاء معدني مغلق.هذا التصميم يخدم ثلاثة أغراض حاسمة للعمليات الميدانية والصناعية:
| نطاق الجهد | تكوين المكثف | تطبيق نموذجي |
|---|---|---|
| 8 كيلو فولت | 64μF | كابلات توزيع LV / MV (6kV ¥ 10kV) ، أخطاء التغذية الحضرية ، مدخلات خدمات المباني |
| 0 16 كيلو فولت | 16μF | أجهزة تغذية المصانع الصناعية (11kV 20kV) ، كابلات جمع الطاقة المتجددة، دوائر متوسطة المسافة |
| 0·32 كيلو فولت | 4μF | كابلات نقل فرعية (33kV 35kV) ، صناعية بعيدة المدى، صفوف جمع مزرعة الرياح |
2048 جولي تحت تصرفكعند 32kV مع مكثف 4μF، the XHHV535-4TS delivers 2048J of surge energy — sufficient acoustic output for reliable pinpointing even on high-resistance faults and long cable runs where weaker surge generators fail to produce detectable discharge signatures.
| المعلم | المواصفات |
|---|---|
| فولتاج الخروج القابل للاختيار | 0 ′′ 8 كيلو فولت / 0 ′′ 16 كيلو فولت / 0 ′′ 32 كيلو فولت (ثلاث نطاقات) |
| بنك المكثفات الداخلية | 64μF / 8kV · 16μF / 16kV · 4μF / 32kV (التبديل التلقائي مع نطاق الجهد) |
| الطاقة القصوى | 2048 ج (في 32 كيلو فولت / 4 ميكرو فولت) |
| تصنيف طاقة التمديد | 2 كيلو إف إيه |
| توقيت الطفرة | فترة التمديد التلقائي ~ 4 ثواني · وضع التفريغ اليدوي متاح |
| دقة قياس HV | 1مقسم الجهد من الدرجة.5 ، عرض kV و mA في الوقت الحقيقي |
| طرق التفريغ | تفريغ تلقائي مؤقت + تفريغ يدوي بالضغط |
| أنظمة السلامة | إغلاق بدء الموقف الصفر، إعادة مقياس الطاقة إلى الصفر، تفريغ مكثف التلقائي عند التوقف، حماية من التيار الزائد / الجهد الزائد |
| وظائف إضافية | اختبار الجهد المتردد ، ووحدة اختبار شكل الموجة المتكاملة لموقع خطأ TDR مسبقًا |
| الأبعاد | 534L * 444W * 805H مم (تثبيت العربة) |
| الوزن | 120 كجم (عربة مع عجلات متكاملة ومقبض نقل) |
| إمدادات الطاقة | التيار المتردد 220 فولت ± 10٪، 50 هرتز ± 2 هرتز |
| درجة حرارة العمل | -20°C إلى +50°C |
| العلامة التجارية / المصدر | XZH TEST / الصين |
| الشهادة | CE، ISO |
تم تصميم XHHV535-4TS كمنصة قابلة للتخصيص. يدعم XZH TEST طلبات OEM و ODM مع التكوينات التالية:
| منطقة التخصيص | الخيارات المتاحة |
|---|---|
| نطاقات الجهد | يمكن إعادة تكوين 8/16/32kV الافتراضي لتتناسب مع معايير فولت الكابلات الإقليمية (على سبيل المثال ، 6/12/24kV ، 10/20/35kV) |
| قيم المكثفات | مطابقة السعة إلى الجهد المخصصة لأهداف طاقة الزخم المحددة |
| العلامات التجارية | الشعار المخصص لللوحة الأمامية، وتسمية المعدات، ورقم النموذج حسب متطلبات العميل |
| التعبئة | الصندوق الخشبي ذات العلامة التجارية المخصصة ، دليل المستخدم متعدد اللغات ، صندوق الملحقات المطبوع بالشعار |
| الملحقات | أطوال الكابلات المخصصة وأنواع الموصلات وتكوينات قضيب التفريغ |
| اللون | اللون الأسود الافتراضي |
هل أنت مهتم بـ OEM أو تكوين مخصص؟ اتصل بفريق مبيعاتنا مع مواصفاتك للحصول على اقتباس مخصص.
على عكس مجموعات مولدات التموجات التي تتطلب إمدادات متواصلة منفصلة وبنك مكثفات ووحدات كرة تفريغ متصلة ببعضها البعض بواسطة كابلات عالية الجهد في الموقعيدمج XHHV535-4TS الأنظمة الفرعية الثلاثة في حجرة محمية واحدة:
