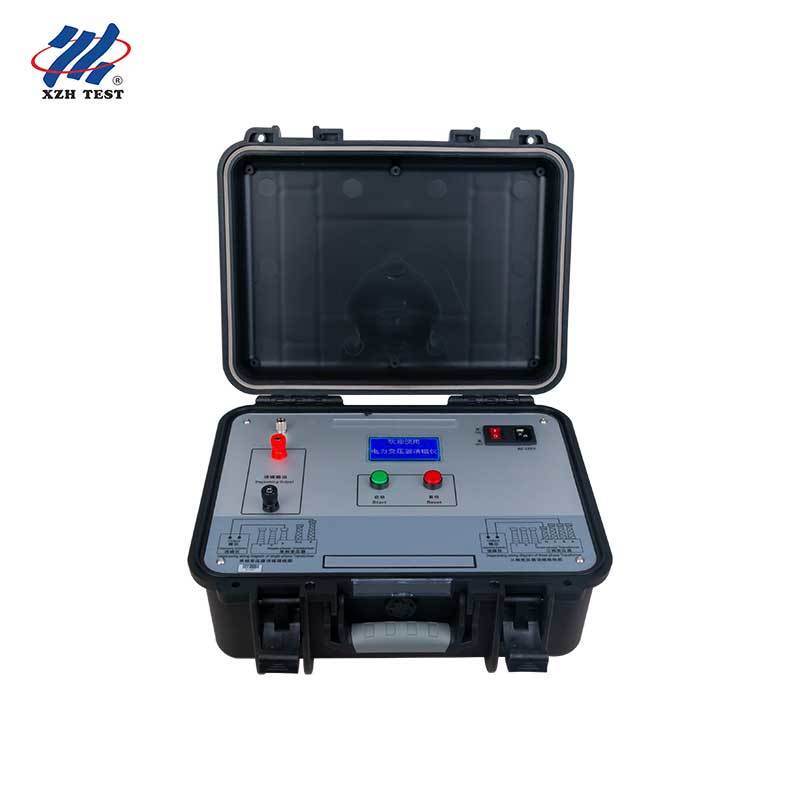

محول مكشّف المغناطيسية XHXC110
محول XHXC110 هو جهاز مخصص للقضاء على مخاطر المغناطيسية المتبقية بعد اختبار مقاومة التيار المباشر لمحولات الطاقة الكبيرة ومحولات الأدوات.نظراً للانتفاضة المتأصلة للمواد المغناطيسية الحديديةتبقى المغناطيسية المتبقية في النواة الحديدية بعد قياس نسبة الجهد ومقاومة التيار المباشر. عندما يتم تشغيل المحول ، فإن هذه المغناطيسية المتبقية تسبب تشبع نصف دورة النواة ،توليد عدد كبير من الهارمونيات في التيار المثيرهذا لا يزيد من استهلاك الطاقة التفاعلية فحسب ، بل قد يسبب أيضًا تشغيل خاطئ لأجهزة حماية الإرسال ويؤدي إلى خسائر اقتصادية.XHXC110 يزيل المغناطيسية المتبقية بأمان وكفاءة قبل تشغيل المحول، حماية المحول من مغناطيسية تأثير التيار الداخلي وضمان تشغيل آمن والعمل.
التطبيقات والجمهور المستهدف:مصممة لمصنعي المحولات الذين يقومون بإزالة المغناطيسية قبل التسليم وقبول المصنع ، ومحطات الطاقة وفرق الاختبار الوقائية للمرافق التي تعد المحولات لتزويد الطاقة الآمنة ،فرق تشغيل واستقبال محطات فرعية جديدةمعاهد اختبار الجهد العالي ومقدمي خدمات اختبار مقاومة التيار المباشرومصنعي محولات الأدوات وأورش الصيانة التي يجب أن تتخلص من المغناطيسية المتبقية قبل التشغيل.
المواصفات الرئيسية
| المعلم |
المواصفات |
| التيار القياسي |
10A، 5A، 1A، 500mA، 200mA (يمكن تخصيصها) |
| وضع إزالة الضغط |
يدوي، أوتوماتيكي |
| وقت إزالة الضغط |
اليدوي 3 دقائق في كل مرة؛ التلقائي 9 دقائق في كل مرة |
| تأثير التكيف |
أكثر من 90% في كل مرة |
| تقييم التقدم |
0 إلى 100 في المئة عرض في الوقت الحقيقي |
| إمدادات الطاقة |
AC220V ± 10% |
| تردد الطاقة |
50 هرتز±1 هرتز |
| درجة حرارة العمل |
-25°C إلى 50°C |
| رطوبة العمل |
≤ 90% |
| الوزن |
5 كجم (باستثناء خطوط الاختبار) |
| النطاق المعمول به |
محولات الطاقة الكبيرة من 35 كيلو فولت أو أكثر ومحولات الأدوات، وخاصة محولات الطاقة الكبيرة من 330 كيلو فولت أو أكثر |
الميزات المتقدمة
يتبنى تكنولوجيا براءة اختراع لمبدأ تخفيف تحويل تردد التيار المباشر
محولات ثلاثية المراحل تحتاج فقط إلى إزالة المغناطيسية من المرحلة B لتحقيق الغرض
الحكم التلقائي على التيار الثابت مع اكتساب بيانات AD و معالجتها بـ 16 بت
أنماط التخلص الذكية من الغاز التلقائي واليدوي
سرعة إزالة الغاز السريعة: تم تحسين الوقت الفردي من 30 دقيقة إلى أقل من 4 دقائق
تأثير إزالة الغبار الواضح: تحسن الوقت الواحد من 80٪ إلى أكثر من 90٪
يمكن أن تستخدم مباشرة خطوط التيار الحالية من اختبار مقاومة التيار المباشر، مريحة لمطابقة مع اختبار مقاومة التيار المباشر
واجهة صينية واضحة مع عرض في الوقت الحقيقي من التقدم degassing
مناسبة لمحولات الطاقة الكبيرة 35kV وما فوق ومحولات الأدوات قبل التشغيل ، وخاصة المحولات ذات الطاقة الكبيرة 330kV وما فوق
الحجم الصغير والوزن الخفيف ، مناسب جداً للاستخدام في الميدان
يقدم هذا الجهاز لمهندسي اختبار المحولات حلًا موثوقًا وفعالًا للقضاء على المغناطيسية المتبقية ، مما يساعد المصنعين ،المرافق وفرق التشغيل لمنع الأضرار الحالية، خطأ في تشغيل حماية الإرسال وتلوث جودة الطاقة قبل تشغيل المحول.
الأسئلة الشائعة
س1: لمن صممت هذه المحولات؟
تم تصميمه لمصنعي المحولات الذين يقومون بإزالة المغناطيسية قبل التسليم وقبول المصنع ، ومحطات الطاقة وفرق الاختبار الوقائية في المرافق التي تعد المحولات للطاقة الآمنة,فرق تشغيل واستقبال محطات فرعية جديدة ومعاهد اختبار الجهد العالي ومقدمي خدمات اختبار مقاومة التيار المباشر،ومصنعي محولات الأدوات وأورش الصيانة التي يجب أن تتخلص من المغناطيسية المتبقية قبل التشغيل.
السؤال 2: لماذا الضرورة لإزالة المغناطيسية قبل تشغيل المحول؟
المغناطيسية المتبقية في قلب المحول تسبب تشبع نصف دورة عندما يتم تشغيل المحول ، مما ينتج تيارًا كبيرًا وتوافقات. وهذا يمكن أن يسبب خطأ في تشغيل حماية المرور ،فشل متكرر في تشغيل الطاقة، التعاطف مع محولات المحولات المجاورة ، انقطاع الكهرباء في المناطق الكبيرة ، تلف المحولات ومفاصل الدوائر من القوة الكهروديناميكية المفرطة ، انخفاض دقة قياس CT ،تلوث جودة الطاقة وتقلبات الجهدإزالة المغناطيسية قبل التشغيل يزيل هذه المخاطر ويضمن عمل المحول الآمن.
السؤال 3: كيف يزيل XHXC110 المغناطيسية المتبقية؟
يعتمد XHXC110 على مبدأ تخفيف تحويل التردد المتردد. يستخدم طريقة نزع المغناطيسية المترددة مع انخفاض نطاق التيار بشكل دوري وتغيير قطبية التيار بشكل دوري.من خلال تقليص حلقة التشنج تدريجياً وإلغاء القطبين المغناطيسيين ضد بعضهم البعض، يتم القضاء على المغناطيسية المتبقية. في الوضع التلقائي، الجهاز يؤدي إزالة المغناطيسية في تسلسل 10A، 5A، 1A، 500mA و 200mA حتى يصل التقدم إلى 100 في المئة،ثم تفريغ تلقائيًا.
س4: ما هي المواصفات الرئيسية والأداء؟
يتكون تيار إزالة الغاز من خمسة عجلات من 10A و 5A و 1A و 500mA و 200mA يمكن تخصيصها. يستغرق الوضع اليدوي حوالي 3 دقائق في كل مرة والوضع التلقائي حوالي 9 دقائق في كل مرة.مع تأثير إزالة غاز أكثر من 90٪ في كل مرةيعمل الجهاز مع إمدادات الطاقة AC220V زائد أو ناقص 10 في المئة في 50 هرتز زائد أو ناقص 1 هرتز، يعمل في -25 درجة مئوية إلى 50 درجة مئوية مع الرطوبة لا تزيد عن 90 في المئة،ويزن 5 كجم فقط باستثناء محركات الاختبار.
السؤال 5: هل XHXC110 مناسب للاستخدام الميداني؟
نعم، الجهاز يحتوي على تصميم عمل مزدوج المفاتيح المفتاح الأحمر للاختيار وإعادة التعيين والمفتاح الأخضر للتأكيد والبدءلديها واجهة صينية واضحة مع عرض في الوقت الحقيقي من وضع degassing، قيمة التيار والتقدم ، ويمكن أن تستخدم مباشرة خطوط التيار من اختبار مقاومة التيار المباشر. حجمها الصغير ووزنها الخفيف من 5 كجم تجعلها مناسبة جدا للاستخدام في الموقع في المحطات الفرعية ،محطات توليد الكهرباء ومواقع التصنيع.
