| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE |
| رقم الموديل: | XHHV535-4Z |
تم تصميم و تصنيع مولد التيار الكهربائي العالي XHHV535-4ZDL/T846-2016(الشروط التقنية العامة لمعدات الاختبار عالية الجهد) وDL/T474-2017(المبادئ التوجيهية لتنفيذ اختبارات العزل الميدانيمعتمد على معايير CE و ISO ، هذا الجهاز يستوفي المتطلبات الصارمة لتطبيقات اختبار كابلات الطاقة الصناعية.
مصممة لاختبار إفرازات النبضات واختبار التوتر المتردد على كابلات الطاقة المسموح بها35كيلو فولت أو أقل، يدمج XHHV535-4Z مصدر الجهد العالي المتردد ، مكثف تخزين الطاقة ، وفجوة الكرة التفريغ في وحدة محمولة واحدة.هذا التكامل يحل محل تكوينات الاختبار التقليدية التي تتطلب محولات اختبار منفصلة، صناديق التحكم، ومكثفات تخزين طاقة النبضات خفض بصورة كبيرة البصمة المعدات في الموقع وتعقيد الإعداد.
| المعلم | المواصفات |
|---|---|
| نطاق الجهد الاندفاعي | 0 ~ 32kV قابل للتعديل (الوضع الافتراضي 0 ~ 28kV) |
| فولتاج الحرق | 0~28كيلو فولت |
| تيار الدائرة القصيرة | 0~320mA |
| دقة الجهد العالي | الدرجة الأولى5 |
| مكثف مدمج | 4μF |
| طاقة التفريغ | 0~2048J (في 32kV) |
| قطبية الجهد الخارجي | سلبي |
| قوة التأثير | 400 واط |
| فترة التفريغ | قابلة للتعديل ، مدفوعة بالوقت |
| الحماية من التيار الزائد | 12A (> عتبة 8s) ، جانب الجهد المنخفض |
| حماية من زيادة درجة الحرارة | 65 درجة مئوية |
| إمدادات الطاقة | التيار الكهربائي 220 فولت ± 10٪، 50 هرتز ± 1 هرتز (60 هرتز قابلة للتخصيص) |
| الأبعاد (L*W*H) | 430*345*550ملم |
| الوزن | ≤35 كجم |
| نطاق درجة الحرارة المحيطة | -25°C إلى +65°C |
الجهد المتردد المقاوم:يطبق الجهد المستمر من 0-32 كيلو فولت للتحكم في اختبار عزل الكابل. يوفر مقبض ضبط الجهد ارتفاعًا سلسًا مع مؤشر فولت متر وأمبر متر في الوقت الفعلي.مناسبة لتقييم العزل الروتيني واختبارات التشغيل على كابلات الطاقة متوسطة الجهد.

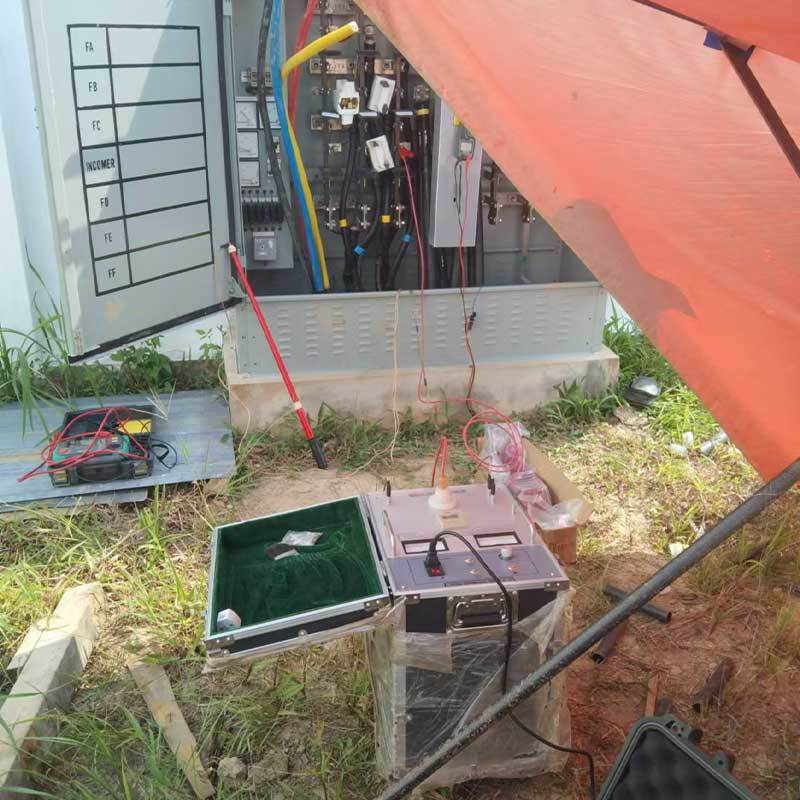

وضع التفريغ النبضي:يولد نبضات دورية عالية الطاقة لتحديد موقع الخطأ في الكابلات وتحديد موقعها عند استخدامها بالتزامن مع جهاز تحديد الخطأ في الكابلات TDR ومؤشر محرك صوتي مغناطيسي.فترة التفريغ قابلة للتعديل عن طريق رلاي وقت اللوحة الأمامية، مما يسمح بالتحسين لأطوال مختلفة من الكابلات وخصائص الأخطاء.
| المعدات | النموذج | الوظيفة |
|---|---|---|
| مولد التيار العالي | XHHV535-4Z | تفريغ النبضات ومقاومة التيار المستمر |
| تحديد موقع خطأ الكابل | XHGG502A / XHGG501D | نطاق TDR و ARC للفشل متعدد النبضات |
| مؤشر خطأ الكابل الرقمي | XHDD503E / XHDD503C | تحديد الدقة الصوتية المغناطيسية |
| اختبار مقاومة العزل | XHMR-10kV | التشخيص الأولي للعزل |
تتضمن جميع محطات الجهد العالي نقاط ترسانة مخصصة. يتطلب قفل بدء الصفر إعادة مقبض ضبط الجهد إلى الصفر قبل أن يتم إطلاق مخرج الجهد العالي.زر التوقف يوفر قطع فوري لجهد عال مع تفريغ التكثيف الداخلي التلقائي. زر تفريغ يدوي مخصص يتيح تبديد الطاقة المتبقية الخاضعة للسيطرة،مع مراقبة فولتمتر في الوقت الحقيقي لجهد مكثف طوال عملية التفريغ.
للحصول على استشارات تقنية، مواصفات المنتجات، أو عرض تجاري، يرجى الاتصال بفريق الهندسة لدينا.
س: كيف يعمل مولد التيار الكهربائي العالي في الكشف عن أخطاء الكابل؟
مولد التموج يطلق نبضة عالية الطاقة في الكابل المعيب، مما يخلق قوس عالية الجهد في نقطة العيب.هذا القوس ينتج إشارة صوتية (صوت ضجيج قوي يمكن اكتشافه بواسطة الميكروفونات الأرضية) ونبض كهرومغناطيسي (يمكن اكتشافه بواسطة جهاز استقبال استقبالي)من خلال الجمع بين أوقات وصول الإشارات الصوتية والكهرومغناطيسية، يمكن للمشغلين تحديد موقع الخطأ بدقة مع تقنية تعرف باسم التزامن الصوتي المغناطيسي.
س: أي نطاق الجهد يجب أن أختار لأشكال مختلفة من الكابلات؟
اختيار الجهد يتبع الجهد التشغيلي المسمى للكابل كإرشاد عام. للكابلات منخفضة الجهد (حتى 1 كيلو فولت) ، استخدم نطاق 8 كيلو فولت أو 12 كيلو فولت. للكابلات التوزيعية متوسطة الجهد (6-15 كيلو فولت).نطاق 16kV مناسببالنسبة لألكابلات نقل الجهد العالي (35kV وما فوق) ، استخدم نطاق 32kV.استشري دائماً مواصفات أقصى فولتاج اختبار لمصنع الكابل وتأكد من الحفاظ على جميع المراحل المسموح بها للسلامة أثناء التشغيل عالية الجهد.
س: ما هي الاحتياطات الأمنية التي يجب مراعاتها أثناء تشغيل مولد الطفرات؟
اختبار مولد التيار الكهربائي العالي يتطلب بروتوكولات أمان صارمة تأكد دائماً من أن الكابل معزول بالكامل عن الطاقة ومنعزلة عن جميع مصادر الطاقة قبل الاتصالإنشاء محيط سلامة لا يقل عن 5 أمتار حول منطقة الاختبار مع علامات تحذيريجب على جميع الموظفين ارتداء أجهزة حماية شخصية مناسبة بما في ذلك الملابس المقاسة بالقوس، والقفازات العازلة للاتصال بالهواء، والحذاء المزدوج للكهرباء.توقف الطوارئ، والإغلاق الصفري للجهد توفر طبقات إضافية من الحماية ولكن لا ينبغي أن تحل أبدا محل إجراءات السلامة المناسبة.
س: ما هي ميزة مستويات الطاقة المتعددة (جول) على هذه الوحدة؟
مستويات الطاقة المختلفة تخدم أغراض تشخيصية مختلفة.864J1024J) مثالية لتأكيد الخطأ الأولي وتحديد أخطاء المقاومة العالية حيث الطاقة المفرطة يمكن أن تفاقم تلف الكابل. توفر الطاقة المتوسطة (1225J) قوة إشارة صوتية مثالية لمعظم تحديد الأخطاء الروتينية. يتم الاحتفاظ بالطاقة العالية (2450J +) للكابلات الطويلة جداً ، سيناريوهات الدفن العميق ،أو أخطاء عالية المعوقة التي تتطلب توليد قوس أقوى لإنتاج توقيع صوتي قابل للكشفيسمح الاختيار من ثلاثة مستويات للمشغلين بمطابقة إنتاج الطاقة مع ظروف الميدان.
س: ما هو الضمان والمساعدة المضمنة مع مولد الطفرة هذا؟
ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع مع دعم فني مدى الحياة. معتمد على CE و ISO 9001: 2015. تتضمن كل وحدة مولد التمديد ، كابل خروج HV ، كابل الأرض ،عصا التفريغ، دليل المستخدم، وحالة نقل صلبة. التثبيت في الموقع، وتشغيل، وتدريب السلامة المستخدم متاحة عند الطلب. قطع الغيار بما في ذلك فجوات التفريغ، مكثفات،ويتم تخزين ثنائيات HV لاستبدالها بسرعة.
