| مكان المنشأ: | شيان، شنشي، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE |
| رقم الموديل: | XHSB505B |
يعتمد هذا الرمز على تحديد الكابلات المتعددة في الموقع التي يحتاجها طارئًا موظفو بناء الكابلات عالية الجهد وتثبيتها وصيانتها.يشير إلى التكنولوجيا المتقدمة الأجنبية، وتحت إشراف نظرية المجال الكهرومغناطيسي، يتم تطويرها باستخدام التكنولوجيا الإلكترونية الحديثة وتكنولوجيا الأدوات.
غالبًا ما يواجه سؤال صعب للغاية في العمليات الميدانية مثل وضع كابلات الكهرباء والهجرة والصيانة وإصلاح الأخطاء: أي كابل نبحث عنه؟خاصة في العديد من قنوات الكابلات ذات المواصفات نفسها، عمال البناء في ضائقة ما يجب القيام به. هذا الجهاز يمكن أن تساعدك على حل هذه المشكلة بسرعة ودقة.
مبدأ العمل
الكشف عن الكابلات غير المشحونة:جهاز الإرسال ينتج بشكل رئيسي إشارة نبض خاصة، يتم إضافتها إلى الكابل ليتم تحديدها من خلال خط الاتصال.يجب أن يتم إنتاج إشارة تحفيز متسقة مع قانون الإشارة المنقولة على طول الكابليتم استخدامه في موقع الاختبار، المقبض المستقبل ذو الحساسية العالية بالإضافة إلى جهاز الاستقبال المحمول يكتشف جميع الكابلات في الموقعوالكابل الذي يتم إضافته للإشارة يمكن معرفة بدقة وفقا للإشارة من عداد جهاز الاستقبال المحمول (أي، يجب تحديد الكابل غير المشحون).الكشف عن الكابلات الحية:يقوم جهاز الإرسال بشكل رئيسي بتوليد إشارة نبض خاصة ، يتم إضافتها إلى نقطة في الكابل الحي ليتم تحديدها من خلال مشبك إرسالي خاص.وفقا لمبدأ الحث الكهرومغناطيسي، يجب أن يتم إنتاج إشارة تحفيز متسقة مع قانون الإشارة المنقولة على طول الكابل.أثناء الاختبار استخدام المسامير الاستقبال حساسة للغاية ومستقبل محمول للكشف عن جميع الكابلات في الموقع، ويمكنك أن تعرف بدقة الكابل مع إشارة إضافية (أي الكابل الحي لتحديد) وفقا لتعليمات جهاز الاستقبال المحمول.
الخصائص
التعرف دقيق
فكي التعرف الكبير يناسب مجموعة واسعة من الكابلات
سهلة التشغيل
التعليمات واضحة و بديهية
الأجزاء الرئيسية والمساعدة محمولة وجميلة.
قوة إشارة الاستقبال للجهاز قابلة للتعديل.
كل من الكابلات الحية والميتة يمكن اختبارها.
صغير ومحمول، خفيف الوزن.

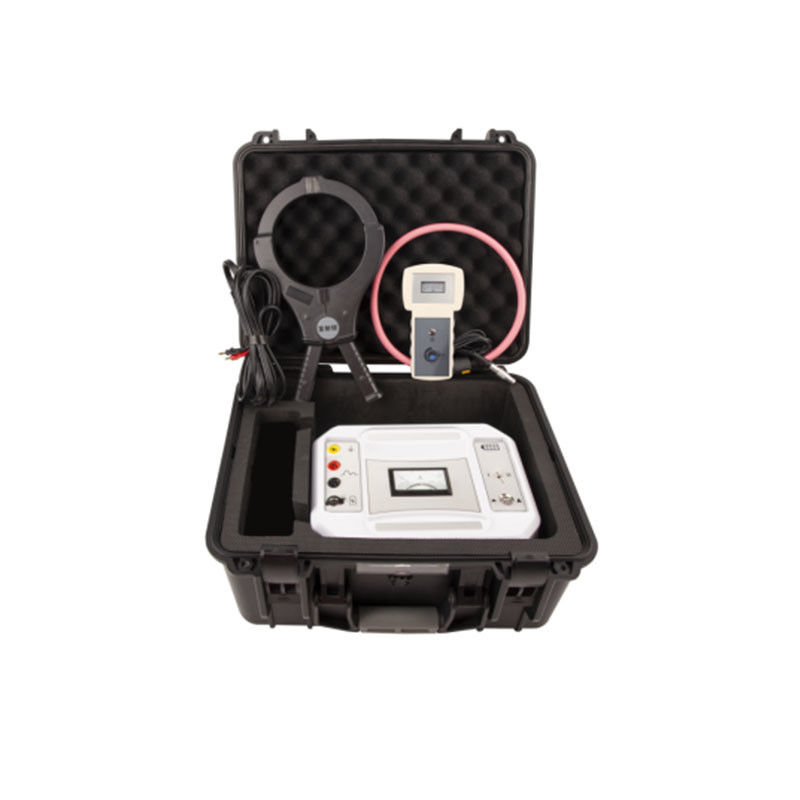

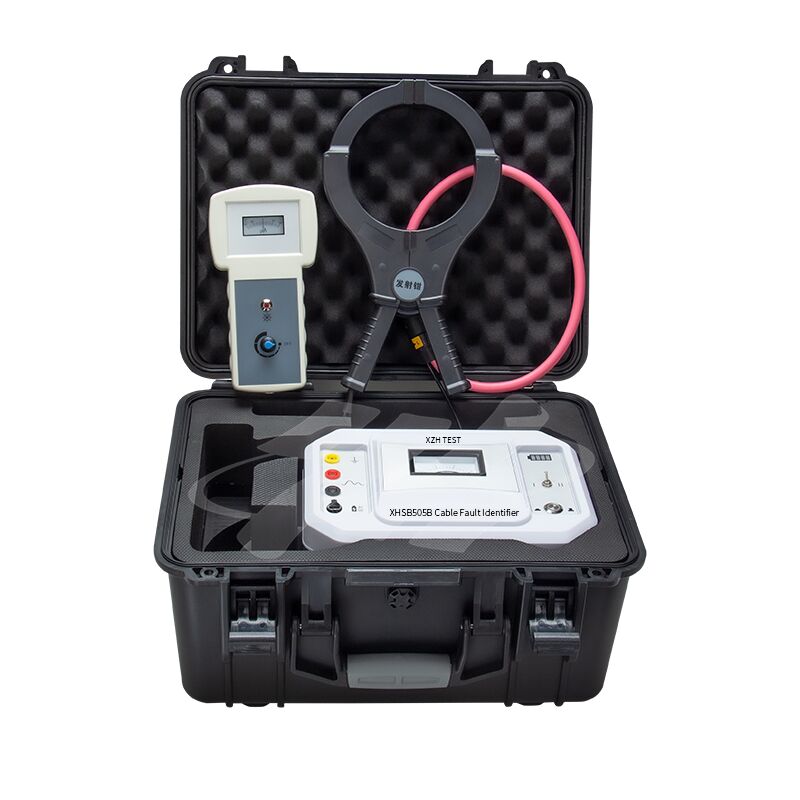

يتكون هذا الجهاز من جهاز إرسال، مشبك إرسال، مشبك استقبال، جهاز استقبال يدوي، إلخ.
لوحة جهاز الإرسال:
1قطب الأرض:محطة الأرضية الآمنة للمعدات؛
2القطب الإيجابي للخروج:مخرج جهاز الإرسال إيجابي، قم بتوصيل خط الخروج الأحمر.
3القطب السلبي للخروج:إنتاج جهاز الإرسال سلبي، قم بتوصيل خط الخروج الأسود.
4شحن:منفذ شحن DC12V، قم بتوصيل شاحن 12V لبدء الشحن.
5مفتاح الطاقة:تشغيل / إيقاف طاقة العمل.
6مفتاح التروس:"I" للتعرف على الكابل غير المزود بالطاقة؛ "II" للتعرف على الكابل المزود بالطاقة.
7مؤشر الطاقة:إشارة في الوقت الحقيقي على طاقة البطارية عندما تعمل البطارية المدمجة.
8أمبيتر:يعرض متوسط القيمة اللحظية للتيار الخارجي.
1جهاز الاستقبال المحمول لديه زر ضبط يمكن أن يعدل قوة الإشارة المستلمة (التناوب في اتجاه عقارب الساعة: تزداد قوة الإشارة المستلمة؛ التناوب ضد عقارب الساعة:تقليل قوة الإشارة المستلمة؛ ولديه وظيفة التبديل).
2هناك واجهة BNC على الجانب السفلي من جهاز الاستقبال المحمول ، والذي يتم توصيله بمشبك الاستقبال لاستقبال الإشارة عند الاستخدام.
المعلمات التقنية
| طريقة التعرف | الحكم على اتجاه تأرجح المؤشر |
| حجم الفك ((قطر) |
مشبك جهاز الإرسال: Φ125mm |
| الجهد الخارجي | معدل التروس الأول (طريقة الاتصال المباشر): 150 فولت، معدل التروس الثاني (طريقة الارتباط): 250 فولت. |
| نطاق الاختبار |
طريقة الاتصال المباشر: 0Ω1k |
| تيار النبض | 0~10A |
| دورة النبض | 2.75S/الوقت |
| إمدادات الطاقة | بطارية الليثيوم 12VDC للجهاز الإرسال، بطارية AA للمستقبل المحمول. |
تعليمات لتحديدغير مشحونالكابلات - طريقة الاتصال المباشر
1. أقطع الدروع في كلا الطرفين من الكابل من الأرض،قم بتثبيت العقدة الحمراء لسلك الخروج من جهاز الإرسال على سلك الأساس من الكابل الذي سيتم اختباره (المرحلة الجيدة أو المرحلة ذات العزل الأعلى)، وتثبيت المسمار الأسود لسلك الخروج من جهاز الإرسال على سلك الأساس من الكابل الذي سيتم اختباره. على نقطة الأرض أو أرضية،يتم توصيل السلك الأساسي المقابلة من الكابل إلى نقطة الأرض أو قطعة الأرض في الطرف الآخر، كما هو مبين في الشكل أعلاه.
2تشغيل مفتاح الطاقة من الجسم الرئيسي من جهاز الإرسال، حدد وضع "I" من مفتاح التروس، ومفتاح الطاقة الضوء يلمع ثلاث مرات،ومؤشر عداد الأمبريات أيضاً يتأرجح ثلاث مرات بنفس التردد، وتخرج إشارة النبض بشكل دوري بدورها.
3قم بتوصيل جهاز الاستقبال إلى مشبك الاستقبال ، ويتم تشبيك مشبك الاستقبال على الكابل الذي سيتم اختباره.
4لاحظ أن اتجاه سهم المقبض هو اتجاه تدفق التيار (اتجاه إيجابي) ، وإلا فإن تأرجح يد الساعة هو العكس تماما.
5قم بتحويل زر ضبط جهاز الاستقبال في اتجاه عقارب الساعة، وعندما تسمع صوت "بيب"، قم بتشغيل مفتاح جهاز الاستقبال. ثم قم بتعديل قوة إشارة الاستقبال من جهاز الاستقبال إلى الموقف المناسب.في هذا الوقت، يمكن استقبال الإشارة فقط على الكابل الذي يضيف الإشارة ، وتتوافق تردد سوينج الإشارة مع تردد جهاز الإرسال ، ويتم إصدار صوت "دي دي دي".
تعليمات تحديد الكابلات الحية - طريقة الارتباط
ملاحظات طريقة الارتباط:
1ليس هناك حاجة للقيام بأي عملية على الكابل تحت الاختبار، فقط ضغط المقبض إطلاق على الكابل للاختبار.
2يجب أن تكون كلا طرفي غطاء الكابلات متأصلاً جيداً، وإلا فإن تيار الارتباط سوف ينخفض مع زيادة مقاومة التأصيل.
3إذا كانت الغطاء في كلا الطرفين غير متأرجحة أو تم فصل وسط الغطاء، لا يمكن استخدام طريقة الارتباط.
4عندما يتم إدخال المسامير في الكابل ، فإن اتجاه السهم على المسامير يشير إلى نهاية الكابل.
5ابقِ العصا المستقبلة وعصا الإرسال على مسافة مترين قدر الإمكان.
الطريقة:
1) قم بتوصيل نهاية الإخراج من جهاز الإرسال إلى مشبك الإطلاق ، و قم بتثبيت مشبك الإطلاق إلى الموقف الصحيح للكابل الحي الذي سيتم تحديده ، كما هو موضح في الشكل أعلاه.
2) قم بتشغيل مفتاح الطاقة من الوحدة الرئيسية من جهاز الإرسال واختيار مفتاح الموقف "II".ومؤشر عداد الأمبريات أيضاً يتأرجح ثلاث مرات بنفس التردد، وتخرج إشارة النبض بشكل دوري بدورها.
3) قم بتوصيل جهاز الاستقبال إلى مشبك الاستقبال ، ويتم تشغيل مشبك الاستقبال على الكابل الذي سيتم اختباره.
لاحظ أن اتجاه سهم المقبض هو اتجاه تدفق التيار (التوجه الإيجابي) ، وإلا فإن يد الساعة سوف تتأرجح في الاتجاه المعاكس.
5) قم بتحويل زر ضبط جهاز الاستقبال في اتجاه عقارب الساعة ، وعندما تسمع صوت "بيب" ، قم بتشغيل مفتاح جهاز الاستقبال. ثم قم بتعديل قوة إشارة استقبال جهاز الاستقبال إلى وضع مناسب.في هذا الوقت، يمكن استقبال الإشارة فقط على الكابل الذي يضيف الإشارة ، وتتوافق تردد تذبذب الإشارة مع تردد التبديل الخارجي للمرسّل ،وسوف يصدر صوت "ديديدي".
قائمة التعبئة
| جهاز إرسال | 1 |
| المستقبل | 1 |
| شاحن | 1 |
| الخط الخارجي أحمر | 1 |
| الخط الخارجي أسود | 1 |
| مشبك نقل | 1 |
| مشبك الاستقبال | 1 |
| بطارية 5AA | 2 |
