تحديد الكابلات ذات الوضع المزدوج: تحديد الكابلات المباشرة والمقطوعة الطاقة للبناء والصيانة في الميدان XHSB505B

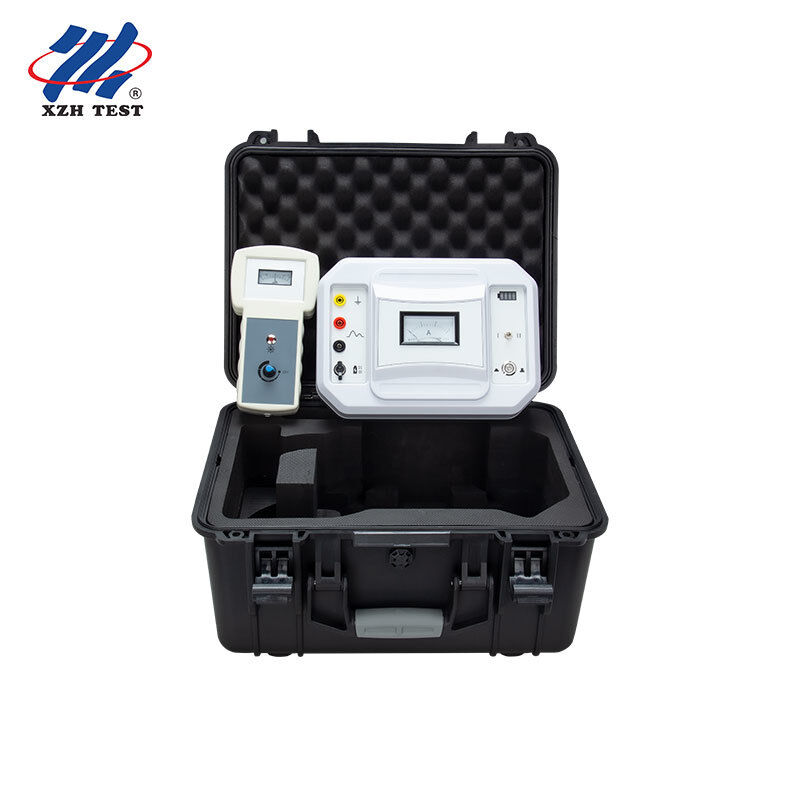

جهاز XHSB505B لتحديد الكابلات هو جهاز ميداني احترافي تم تطويره لحل أحد أكثر التحديات المستمرة في عمليات كابلات الطاقة: أي كابل هو الذي نبحث عنه؟ في خنادق الكابلات التي تحتوي على عشرات الكابلات ذات المواصفات المتطابقة، تواجه فرق الإنشاء والصيانة صعوبة كبيرة في تحديد الكابل الصحيح. يلغي جهاز XHSB505B هذا الشك من خلال تحديد الكابلات بسرعة ودقة باستخدام تقنية إشارات النبضات المتقدمة والكشف الكهرومغناطيسي عالي الحساسية.

تم تطويره تحت إشراف نظرية المجال الكهرومغناطيسي وباستخدام التقنيات الإلكترونية والأدوات الحديثة، يعد XHSB505B الحل العملي لفرق إنشاء كابلات الجهد العالي وتركيبها وصيانتها وترحيلها واستكشاف الأخطاء وإصلاحها. يدعم بشكل فريد تحديد الكابلات الحية (طريقة الاقتران) وغير النشطة (طريقة التوصيل المباشر) في جهاز محمول واحد.

1. تشغيل مزدوج الوضع — يحدد الكابلات الحية (طريقة الاقتران) وغير النشطة (طريقة التوصيل المباشر) بمفتاح تروس واحد
2. تحديد دقيق وموثوق به مع مؤشر واضح لاتجاه تأرجح المؤشر
3. فك مشبك كبير مقاس 125 مم يستوعب مجموعة متنوعة من أقطار الكابلات
4. إشارة نبضات تيار عالي 15 أمبير تضمن الكشف الموثوق به حتى من خلال دروع الكابلات
5. تشغيل بسيط للغاية مع أدوات تحكم بديهية مناسبة للبيئات الميدانية
6. قوة إشارة مستقبل قابلة للتعديل للحصول على حساسية مثلى في الظروف المتغيرة
7. تصميم مدمج ومحمول مع هيكل خفيف الوزن لسهولة النقل إلى المواقع الميدانية
8. بطارية ليثيوم مدمجة 12 فولت تيار مستمر مع منفذ شحن تيار مستمر مريح

الكشف عن الكابلات غير النشطة (طريقة التوصيل المباشر): يولد المرسل إشارة نبضات خاصة يتم تطبيقها على الكابل المستهدف عبر توصيل مباشر. وفقًا لمبدأ الحث الكهرومغناطيسي، يتم إنشاء إشارة حث متوافقة مع نمط الإشارة المرسلة على طول الكابل بأكمله. باستخدام مشبك الاستقبال عالي الحساسية والمستقبل المحمول باليد، يقوم المشغلون بمسح جميع الكابلات في الموقع وتحديد الكابل الذي يحمل الإشارة بدقة من خلال ملاحظة مؤشر مقياس المستقبل وإشارة "بيب" مسموعة — مما يشير إلى الكابل غير النشط المراد تحديده.

الكشف عن الكابلات الحية (طريقة الاقتران): يولد المرسل إشارة نبضات خاصة يتم تطبيقها على الكابل الحي المستهدف عبر مشبك إرسال مخصص — لا يلزم اتصال كهربائي مباشر. تنتشر إشارة الحث على طول الكابل، ويكتشفها مشبك الاستقبال بين جميع الكابلات الموجودة في الموقع. يشير المستقبل إلى الكابل الذي يحمل الإشارة من خلال تردد تأرجح المؤشر المتسق والنبضات المسموعة، مما يتيح تحديد الكابلات الحية بأمان دون تعطيل الخدمة.

1. افصل درع الكابل عند كلا الطرفين عن الأرض. قم بتوصيل مشبك الإخراج الأحمر بسلك قلب الكابل المستهدف (طور جيد أو طور عزل أعلى). قم بتوصيل مشبك الإخراج الأسود بنقطة التأريض أو وتد التأريض. يجب توصيل السلك الأساسي المقابل في الطرف البعيد بنفس نقطة التأريض.
2. قم بتشغيل مفتاح طاقة المرسل، وحدد الترس "I". يومض مؤشر الطاقة ثلاث مرات ويتأرجح مؤشر مقياس الأمبير ثلاث مرات بنفس التردد، ثم يخرج إشارة النبضات بشكل دوري.
3. قم بتوصيل المستقبل بمشبك الاستقبال، وقم بتثبيته على الكابل المراد اختباره.
4. تأكد من أن سهم مشبك الاستقبال يشير في اتجاه تدفق التيار — وإلا سيتأرجح المؤشر في الاتجاه المعاكس.
5. قم بتدوير مقبض المستقبل في اتجاه عقارب الساعة حتى تسمع "بيب" لتشغيله، ثم اضبط قوة الإشارة. سيظهر الكابل الذي يحمل الإشارة فقط تردد تأرجح متسقًا مطابقًا للمرسل، مع نبضات "بيب-بيب-بيب" مسموعة.

1. قم بتوصيل خرج المرسل بمشبك الإرسال، وقم بتثبيته على الكابل الحي المستهدف في موضع مناسب.
2. قم بتشغيل المرسل، وحدد الترس "II". يومض مؤشر الطاقة ثلاث مرات ويتأرجح مؤشر مقياس الأمبير بنفس التردد، ويقوم بتدوير إشارة النبضات.
3. قم بتوصيل المستقبل بمشبك الاستقبال، وقم بتثبيته على الكابل المراد اختباره.
4. تأكد من أن سهم مشبك الاستقبال يشير في اتجاه تدفق التيار.
5. قم بتدوير مقبض المستقبل في اتجاه عقارب الساعة حتى تسمع "بيب" لتشغيله. اضبط قوة الإشارة — سيظهر الكابل الذي يحمل الإشارة فقط تأرجح تردد متسق ونبضات "بيب-بيب-بيب" مسموعة.
