معايير الحماية لجهاز الحاسوب الصغير XHJB666 مع 6 مراحل

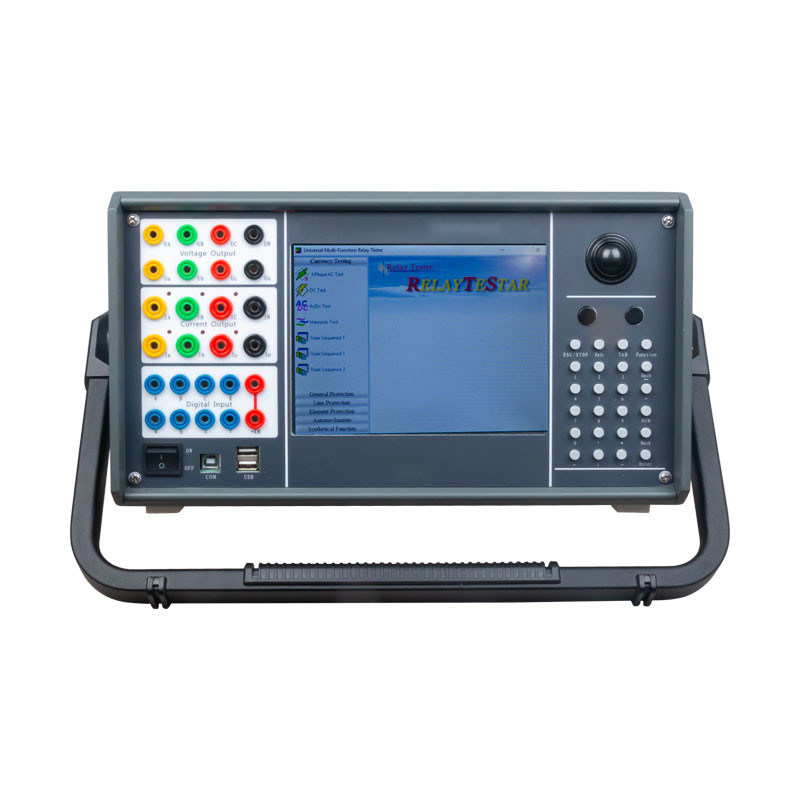

جهاز معايرة حماية المرحل بالكمبيوتر الدقيق XHJB666

إنه نوع جديد من أجهزة اختبار حماية المرحل المصغرة بالكمبيوتر الدقيق التي تم تحقيقها بالكامل بواسطة التكنولوجيا الحديثة المتقدمة للإلكترونيات الدقيقة.

يمكنه إكمال التحقق من مختلف المرحلات الشائعة، وفحص الدائرة الثانوية، وفحص خصائص المحول، والتحقق من قيمة تشغيل آلية فصل قاطع الدائرة وقياس وقت فتح وإغلاق قاطع الدائرة.

تحت سيطرة معالج دقيق عالي الأداء، يتميز جهاز معايرة حماية المرحل بدقة عالية، ووظائف كاملة، وأداء مستقر، وتشغيل بسيط، وحركة مرنة.

الميزات الرئيسية

1. إخراج ما يصل إلى 6 مراحل جهد و 6 مراحل تيار، والتي يمكن دمجها لتحقيق وضع الإخراج التقليدي 4 مراحل جهد 3 مراحل تيار، 6 مراحل جهد، 6 مراحل تيار، و 12 مرحلة.

2. كمبيوتر تحكم صناعي مدمج عالي الأداء وشاشة LCD ملونة TFT كبيرة عالية الدقة مقاس 8.4 بوصة.

3. يستخدم الإخراج مضخم طاقة خطي معياري عالي الدقة وعالي الموثوقية بدلاً من مضخم طاقة من نوع المفتاح لأداء فائق.

4. يتم التحكم في جزء الإخراج بواسطة DSP، وسرعة التشغيل سريعة، وقدرة معالجة الإشارات الرقمية في الوقت الفعلي قوية، ويتم التحكم في نطاق تردد الإرسال، ويتم التحكم في تحويل D/A عالي الدقة.

5. يمكنه إكمال مجموعة متنوعة من أعمال التحقق المعقدة واسعة النطاق بدرجة عالية من الأتمتة. يمكنه بسهولة اختبار ومسح إعدادات الحماية المختلفة، وتشغيل إعادة تشغيل الأعطال، وتخزين بيانات الاختبار في الوقت الفعلي، وعرض الرسوم البيانية المتجهة، وطباعة التقارير عبر الإنترنت.

6. لديها خرج طاقة تيار مستمر مستقل مخصص قابل للتعديل 110 فولت و 220 فولت للفحص في الموقع.

7. تم تجهيز الجيل الجديد من جهاز الاختبار TP-60A بـ 10 قنوات إدخال و 8 قنوات إخراج لسهولة اختبار الحقن الذاتي. جهة الاتصال المدخلة هي جهة اتصال فارغة ومتوافقة مع جهات الاتصال ذات الجهد 0 ~ 250 فولت، والتي يمكن التعرف عليها بذكاء وتلقائيًا.

8. توفير وحدات برامج اختبار تلقائية متنوعة واختبار تشغيل متزامن بنظام GPS (اختياري).

9. يمكنه أداء مجموعة متنوعة من مهام المعايرة المعقدة، ويمكنه بسهولة اختبار ومسح إعدادات الحماية المختلفة لإعادة تشغيل الأعطال. يمكنه تخزين بيانات الاختبار في الوقت الفعلي، وعرض الرسوم البيانية المتجهة، وطباعة التقارير، وما إلى ذلك.

10. تصميم هيكل تبديد الحرارة معقول، وتدابير الحماية المادية موثوقة وكاملة، ووظيفة بدء التشغيل الناعم للطاقة، والتشخيص الذاتي للبرنامج للأعطال ووظيفة تثبيت الإخراج متوفرة.

المواصفات الرئيسية

إخراج تيار متردد

1. إخراج تيار 6 مراحل لكل مرحلة (القيمة الفعالة) 0 إلى 30 أمبير

2. دقة الإخراج ≤0.5 أمبير ±2 مللي أمبير

3. >0.5 أمبير 0.2%

4. الإخراج لكل مرحلة (القيمة الفعالة) عند إخراج تيار 3 مراحل 0 إلى 60 أمبير

5. إخراج تيار 6 مراحل متوازي (RMS) 0 ~ 180 أمبير

6. التيار المسموح به لكل مرحلة لفترة طويلة (القيمة الفعالة) 10 أمبير

7. الحد الأقصى لطاقة خرج التيار لكل مرحلة 400 فولت أمبير

8. وقت العمل المسموح به لأقصى خرج لتيار 6 مراحل متوازي 10 ثوانٍ

9. نطاق التردد (الأساسي) 0 ~ 1000 هرتز

10. أوقات التوافقيات من 1 إلى 20 مرة

إخراج تيار مستمر

11. إخراج التيار 0 ~ ±10 أمبير / لكل مرحلة، 0 ~ 20 أمبير / تراكب مرحلتين دقة الإخراج 0.5

12. الحد الأقصى لجهد حمل الإخراج 20 فولت

إخراج جهد متردد

13. إخراج جهد الطور (RMS) 0 ~ 120 فولت دقة الإخراج 0.2 مستوى

14. إخراج جهد الخط (RMS) 0 ~ 240 فولت

15. جهد الطور / جهد الخط إخراج العمل 80 فولت أمبير / 100 فولت أمبير

16. نطاق التردد (الأساسي) 0 ~ 1000 هرتز

17. عدد التوافقيات من 1 إلى 20 مرة

إخراج جهد مستمر

18. سعة إخراج جهد الطور 0 ~ ±160 فولت دقة الإخراج 0.5 مستوى

19. سعة إخراج جهد الخط 0 ~ 320 فولت

20. جهد الطور / جهد الخط إخراج الطاقة 70 فولت أمبير / 140 فولت أمبير

مفتاح

21. 10 قنوات إدخال رقمي

22. جهة اتصال فارغة 1 ~ 20 مللي أمبير، 24 فولت

23. جهة الاتصال ذات الجهد متصلة بـ "0": 0 إلى +6 فولت؛ "1": +11 فولت إلى +250 فولت

24. 8 أزواج من مخارج التبديل تيار مستمر: 220 فولت / 0.2 أمبير؛ تيار متردد: 220 فولت / 0.5 أمبير

نطاق قياس الوقت

25. 0.1 مللي ثانية ~ 9999 ثانية، دقة القياس<0.1 مللي ثانية

26. الحجم والوزن: 480 × 360 × 200 مم³       19 كجم

صور حقيقية
