مؤشر خطأ الكابل عالي الدقة مع مزامنة صوتية مغناطيسية XHDD503C

تم تصميم XHDD503C Cable Fault Pinpointer لتحديد الموقع السريع وعالي الدقة لأعطال كابلات الطاقة تحت الأرض باستخدام طريقة المزامنة الصوتية والمغناطيسية - وهو تقدم كبير مقارنة بالتحديد الصوتي التقليدي فقط. عندما يتم تفريغ مولد نبضات عالية الجهد عند نقطة الصدع، يلتقط مسبار الجهاز في الوقت نفسه كلاً من الإشارة الصوتية (التفريغ "البوب" الذي ينتقل عبر التربة) والإشارة الكهرومغناطيسية (التي تنتقل بشكل شبه فوري). من خلال حساب الفارق الزمني بين هاتين الإشارتين، يرشد XHDD503C المشغلين إلى موقع الخطأ الدقيق بدقة أفضل من 0.1 متر، مما يزيل التخمين وسنوات الخبرة المطلوبة تقليديًا لتحديد خطأ الكابل.

يعد مبدأ التزامن الصوتي المغناطيسي بسيطًا بشكل أساسي ولكنه فعال بشكل ملحوظ. في لحظة تفريغ النبضة عند نقطة الصدع، تولد إشارتان: موجة صوتية تنتقل ببطء عبر التربة المحيطة، ونبضة كهرومغناطيسية تنتشر بسرعة قريبة من سرعة الضوء على طول الكابل. يكتشف المسبار كلا الأمرين في وقت واحد. نظرًا لأن الإشارة الكهرومغناطيسية تصل على الفور تقريبًا بينما يستغرق الصوت وقتًا قابلاً للقياس للانتقال، فإن الفجوة بينهما - المعروضة بالمللي ثانية على شاشة LCD مقاس 5 بوصات - تشير مباشرة إلى مدى بعدك عن الخطأ. انقل المسبار إلى حيث يصل الفارق الزمني إلى حده الأدنى، ويكون الخطأ تحتك مباشرة.

• دقة أفضل من 0.1 متر:يحدد قياس فرق التوقيت الصوتي والمغناطيسي الأخطاء بدقة أقل من الديسيمتر. دقة تحديد المسار أفضل من 0.5 متر - متوافقة مع معايير الصناعة DL/T 849.2-2019.
• أربعة أوضاع تصفية قابلة للتحديد:تمرير شامل (100–1600 هرتز) للاستخدام العام؛ تمرير منخفض (100–300 هرتز) للتربة الناعمة والرمال حيث تكون الترددات العالية مخففة؛ تمرير عالي (160–1600 هرتز) لظروف الرصف الصعبة؛ تمرير النطاق (200-600 هرتز) كحل وسط متوازن. قم بمطابقة الفلتر مع التضاريس للحصول على الوضوح الأمثل للإشارة.
• مسبار مقاوم للماء بتصنيف IP65:عزل مادي متعدد الطبقات يحمي أجهزة الاستشعار الصوتية والمغناطيسية الحساسة. يعمل بشكل موثوق في الخنادق الرطبة والأمطار ومواقع البناء المتربة - دون أي تأخير بسبب الطقس.
• الحد من الضوضاء الرقمية BNR + كتم الصوت:يعمل تقليل الضوضاء في الخلفية على تصفية التداخل المحيط من حركة المرور والرياح والآلات. عندما يمسك المشغل بالمقبض، يقوم الجهاز على الفور بتنشيط كتم الصوت لحماية السمع أثناء الجلسات الميدانية الطويلة.
• 500,000* تضخيم الإشارة:يلتقط كسب الإخراج ذو 16 مستوى (0–112 ديسيبل) إشارات تفريغ ضعيفة للغاية من الأعطال العميقة أو ذات المعاوقة العالية التي تفتقدها المؤشرات التقليدية تمامًا.
• إرشادات المسار في الوقت الفعلي:تُظهر المؤشرات اليسرى/اليمنى التي تظهر على الشاشة ما إذا كان المسبار على يسار أو يمين مسار الكابل، مما يتيح للمشغلين تصحيح مسار المشي بسرعة دون الرجوع إلى خرائط أو علامات خارجية.
• شاشة LCD تعمل باللمس مقاس 5 بوصات يمكن قراءتها في ضوء الشمس:تظل دقة 854*480 مع سطوع 800nit مرئية بوضوح تحت ضوء الشمس المباشر في منتصف النهار. شاشة لمس مدمجة وتحكم بمقبض واحد للتشغيل باليد.
• العمليات الميدانية طوال اليوم:مدعوم ببطاريات ليثيوم 4*18650 توفر أكثر من 8 ساعات من الاستخدام المتواصل. يعمل الشاحن السريع المخصص على تقليل وقت التوقف عن العمل بين الورديات.

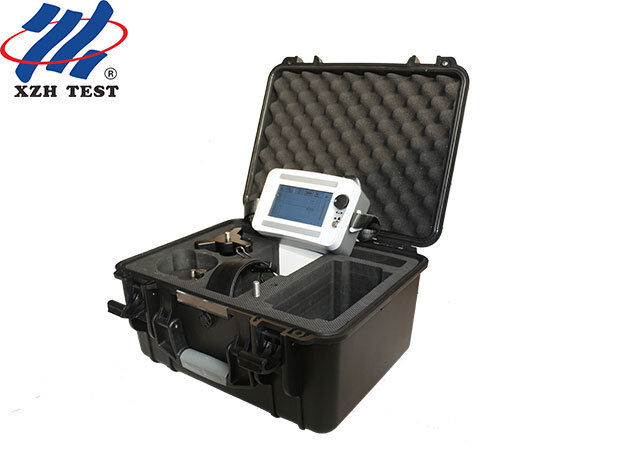

• المجموعة الميدانية الكاملة القياسية:يتضمن كل XHDD503C مضيف مؤشر الدبوس، ومجموعة المسبار مع قضيب التوصيل وقاعدة حامل ثلاثي الأرجل، وكابل إشارة 7 النواة، وسماعة مراقبة لإلغاء الضوضاء، وشاحن سريع، ومفتاح ربط متعدد الوظائف، وحقيبة حمل مقاومة للصدمات.

الخطوة 1:استخدم TDR أو محدد الموقع المسبق لتحديد نطاق الخطأ التقريبي (±50 م).الخطوة 2:قم بتوصيل XHDD503C بمولد النبضات عالي الجهد واضبط دورة تفريغ مدتها 3-5 ثوانٍ.الخطوة 3:ابدأ بإعدادات العتبة المنخفضة والكسب العالي وإعدادات الصوت العالية. ضع المسبار بشكل مسطح على الأرض فوق الكابل مباشرة.الخطوة 4:قم بالسير على طول مسار الكابل، وراقب قراءة فارق التوقيت - فهو سينخفض ​​كلما اقتربت من الخطأ، ثم يزيد بعد تجاوزه.الخطوة 5:العودة إلى الحد الأدنى لنقطة فارق التوقيت، والتحول إلى عتبة عالية وكسب منخفض لتحديد المواقع بشكل جيد. النقطة التي يكون فيها الصوت أعلى ويكون فارق التوقيت أصغر هو موقع الخطأ.

ضمان مجاني لمدة 12 شهرًا ضد عيوب جودة المنتج. صيانة مدى الحياة والدعم الفني. شهادة CE وISO. يتوافق مع معايير DL/T 849.2-2019 وGB/T 18268.1 لمعدات الاختبار الميداني الصناعي.
