| مكان المنشأ: | شيان ، شنشي ، الصين |
| اسم العلامة التجارية: | XZH TEST |
| إصدار الشهادات: | CE/ISO |
| Model Number: | XHZS506SY |
كل عام في أنظمة الطاقة، تحدث حوادث بشرية بسبب النشر اليدوي للكابلات الحية الخاطئة. جهاز XHZS506YS الذكي لتثبيت الكابلات يلغي هذا الخطر تمامًا. باستخدام نظام إطلاق مزدوج يتم التحكم فيه عن بعد، فإنه يقوم بالتحقق التدميري عن طريق ثقب الكابل المستهدف - إذا كان الكابل مكهربًا فسوف ينفجر (مؤكدًا الخطر)، وإذا كان ميتًا، فلن يحدث أي رد فعل (مؤكدًا أنه آمن للقطع). هذه هي الطريقة المطلقة الوحيدة للتحقق من حالة الكابل قبل النشر.
في أعمال إنشاء الكابلات، وترحيلها، وإصلاحها، يجب على المشغلين أولاً تحديد الكابل المستهدف من بين العديد. بينما تساعد سجلات التصميم والمعرفات الإلكترونية في تحديد الكابل الذي سيتم العمل عليه، فإن التأكيد المطلق النهائي يتطلب التحقق المادي من خلال قصر الدائرة المتحكم فيه - ويوفر XHZS506YS هذا بذكاء موجه بالصوت، وتشغيل مزدوج الوضع، وعزل كامل للمشغل.
🔍 XHZS506YS مقابل XHZS506S - ذكي مقابل أساسي: يتميز XHZS506YS بـ شاشة LCD تعرض محتوى التشغيل وعملية التحكم، و توجيهات صوتية للإرشاد خطوة بخطوة، و أزرار تأكيد (موافق) وتحديد لاختيار الوضع، و وضع التوقيت للثقب الآلي المتأخر لمدة 10 ثوانٍ. يوفر XHZS506S نفس السلامة الأساسية للإطلاق المزدوج مع تشغيل بسيط بمؤشر ضوئي. اختر XHZS506YS عندما يستفيد فريقك من التوجيه الصوتي وتأكيد العملية المرئي.
1. يُمنع منعًا باتًا الاختبار بدون تثبيت المسمار والقنابل الفارغة - خطر كسر الإبرة والإصابة.
2. يُمنع منعًا باتًا الاختبار بدون رصاص - خطر كسر إبرة الإطلاق.
3. يُمنع منعًا باتًا استخدام الذخيرة الحية والمسامير الحية، أو الثقب في الهواء - خطر الإصابة.
4. عند ثقب الكابل، يجب تأريض جسم المُطلق بشكل موثوق.
5. يجب ألا تكون الزاوية بين المُطلقين المزدوجين 120 درجة - يُفضل 60 درجة.
6. هذه المعدات مخصصة حصريًا لثقب الكابلات. أي استخدام آخر يكون على مسؤوليتك الخاصة.
| # | المكون | الوظيفة |
|---|---|---|
| 1 | التأريض | نقطة تأريض الجهاز - حماية السلامة |
| 2 | خرج 1 | اتصال بجسم المُطلق 1 |
| 3 | خرج 2 | اتصال بجسم المُطلق 2 |
| 4 | منفذ الشحن | منفذ شحن DC12V |
| 5 | مفتاح التشغيل | تشغيل/إيقاف تشغيل الطاقة العاملة |
| 6 | تأكيد (موافق) | مفتاح تأكيد وظيفة التشغيل |
| 7 | تحديد | تحديد وضع العمل (عن بعد / توقيت) |
| 8 | مؤشر الطاقة | عرض مستوى البطارية في الوقت الفعلي |
| 9 | شاشة LCD | تعرض محتوى التشغيل وعملية التحكم |

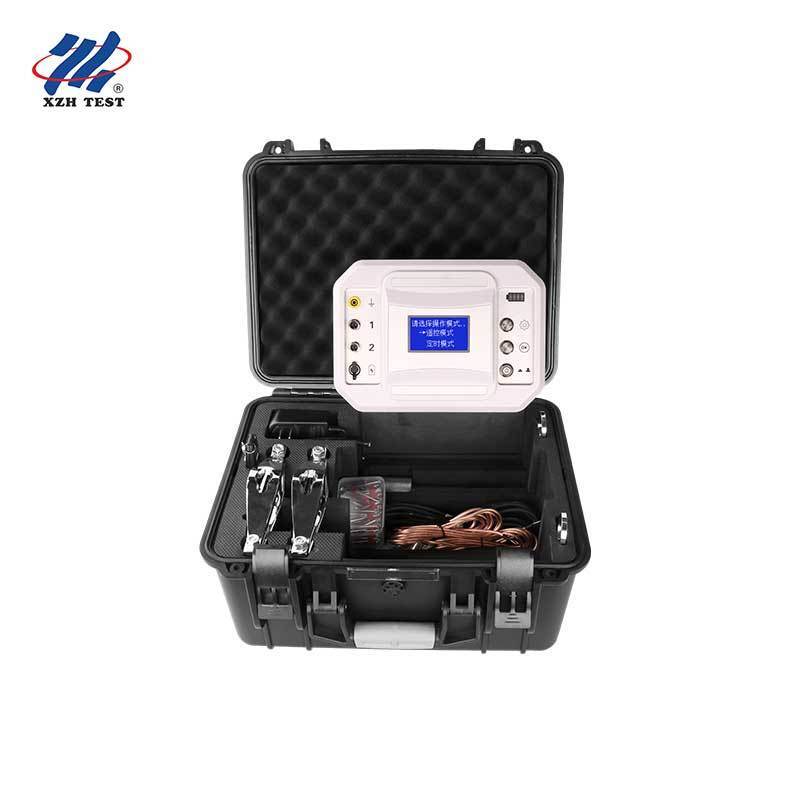

| الصنف | الكمية | الوصف |
|---|---|---|
| وحدة التحكم | 1 | تدير إجراء ثقب الكابل مع تحكم شاشة LCD + توجيه صوتي |
| جسم المُطلق | 2 | جهاز من نوع مكبس منخفض السرعة لثقب الكابل |
| جهاز تحكم عن بعد | 1 | زر مزدوج (A/B) يتوافق مع الخرج 1/2 |
| خط التحكم | 2 | اتصال بين وحدة التحكم وأجسام المُطلق |
| سلك أرضي / مثقاب | 1/1 | تأريض ميداني مع مثقاب لتوصيل أرضي موثوق |
| رصاص ومسامير | 1 مجموعة | S1 أحمر (مستوى 5) 50 طلقة + PS52C8 50 مسمار (قياسي) |
| أدوات التنظيف | 1 مجموعة | مفك براغي، مقبس، فرشاة أنبوب اختبار لصيانة المُطلق |
| شاحن | 1 | كابل شحن وحدة التحكم تيار متردد 220 فولت/50 هرتز |
| قطر الكابل | 30 مم | 40 مم | 50 مم | 60 مم | 70 مم | 80 مم | 90 مم | 100 مم |
|---|---|---|---|---|---|---|---|---|
| مواصفات المسمار | PS27C8 | PS37C8 | PS47C8 | PS52C8 | استشر ورقة المواصفات | |||
| اللون | أسود | أزرق | أصفر | أحمر | الاستخدام الموصى به |
|---|---|---|---|---|---|
| مستوى الطاقة | الأصغر | صغير | متوسط | كبير (المستوى 5) | ≤35 كيلو فولت: أصفر / >35 كيلو فولت: أحمر |
التكوين القياسي: S1 أحمر (مستوى طاقة 5) 50 طلقة + PS52C8 50 مسمار.
تشغيل وحدة التحكم - وضعان:
التحكم اليدوي عن بعد: بعد تثبيت كلا جسمي المُطلق، وتوصيل الأرضي، وتشغيل وحدة التحكم، اضغط على زر التحديد لاختيار وضع "التحكم عن بعد"، ثم اضغط على تأكيد (موافق). اضغط على أزرار التحكم عن بعد A و B باتباع التوجيهات الصوتية لثقب المُطلق 1 والمُطلق 2 على التوالي.
وضع التوقيت التلقائي: بعد التثبيت، اضغط على تحديد لاختيار وضع "التوقيت"، ثم اضغط على تأكيد (موافق). ستقوم وحدة التحكم تلقائيًا بثقب المُطلق 1 والمُطلق 2 بعد تأخير لمدة 10 ثوانٍ، مما يسمح للمشغل بالانتقال إلى مسافة آمنة.
هام: حافظ على الأفراد ووحدة التحكم بعيدًا قدر الإمكان عن أجسام المُطلق أثناء الثقب. تعامل مع جهاز التحكم عن بعد بعناية - بمجرد توصيل سلك التحكم وتشغيل المفتاح، يمكن لجهاز التحكم عن بعد تشغيل الثقب في أي وقت.
XZH TEST هي شركة مصنعة محترفة متخصصة في حلول اختبار الكابلات وتحديدها وكشف الأعطال والتحقق من السلامة لشركات المرافق الكهربائية وفرق الإنشاء والعملاء الصناعيين في جميع أنحاء العالم. مع خط إنتاج شامل بما في ذلك أجهزة تثبيت الكابلات الذكية، والمحددات، وأجهزة تتبع المسار، وأنظمة التشخيص، تقدم XZH TEST حلول سلامة موثوقة ومبتكرة للتطبيقات المهنية الأكثر تطلبًا.
اتصل بنا اليوم للحصول على حل سلامة كابلات مخصص مصمم خصيصًا لمتطلباتك.
