موقع عطل الكابل تحت الأرض في الحرم الجامعي - XHDD-503 Pinpointer في مدرسة Linyou المتوسطة، الصين

2026-07-13

لمحة عامة عن المشروع

في 28 أغسطس 2023، تم إرسال فريقنا الهندسي إلى مدرسة لينيو في باوي، مقاطعة شانشي، الصين،لتشخيص وتحديد أخطاء خط الطاقة تحت الأرض التي تسببت في انقطاع الكهرباء الكامل لمبنى التعليم.

خلفية العملاء

مدرسة لينيو المقاطعة المتوسطة هي مؤسسة تعليمية عامة مع شبكة توزيع الطاقة تحت الأرض في جميع أنحاء الحرم الجامعي.YJV 4×75mm2، 380/440 فولتكابلات كهرباء منخفضة الجهد300 مترمن غرفة توزيع المحولات إلى صندوق توزيع مبنى التعليم

التحدي

المعلم	العثور
نوع الكابل	YJV 4×75mm2، 380/440 فولت
الطول الإجمالي	300 متر
العزل من مرحلة إلى مرحلة	0Ω (دائرة قصيرة)
العزل من المرحلة إلى الأرض	0Ω (خطأ الأرض)
نوع الخطأ	الدائرة القصيرة من مرحلة إلى مرحلة مع خطأ الأرض
موقع مفصل الكابل	علامة 270m (برة الكابلات)

المدرسة المطلوبةتحديد الأخطاء في نفس اليومالحد الأدنى من الحفر كان حاسما لحماية أراضي الحرم الجامعي، ووجود خدمات أخرى مدفونة تطلب تحديد موقع خطأ دقيق وغير مدمر.

حلولنا ومعداتنا

قمنا بنشر سير عمل كامل في أربع مراحل لتحديد موقع الخطأ باستخدام معدات اختبار XZH:

المرحلة	المعدات	النموذج	الوظيفة
1اختبار العزل	مقياس ميكوهم الرقمي	XHMR-5kV	نطاق 500 فولت المقاومة المقاسة من مرحلة إلى مرحلة ومن مرحلة إلى الأرض
2توليد نبضات HV	مولد نبضات HV	XHHV535-2L	يتم تطبيق فولتاج النبض 6 ′′ 7kV لإنشاء فلاش اوفر في نقاط الخطأ
3خطأ تحديد الموقع	اختبار خطأ الكابل	XHGG-502	تحليل شكل الموجات النبض منخفضة الجهد ونبض عالية الجهد لقياس المسافة
4تحديد دقيق	مؤشر خطأ الكابل	XHDD-503 و XHDD-503D	طريقة المزامنة الصوتية المغناطيسية لموقع الخطأ بدقة <0.1m

عملية التنفيذ

تقييم العزل:باستخدام الـ (إكس إتش إم آر) 5 كيلو فولت بـ 500 فولت أكدنا أن جميع المراحل الثلاث كانت معزولة بـ 0 أوو من الأرض وبين المراحل
التحقق من المسار:تم وضع علامات واضحة على طريق الكابلات من خلال أعمدة مؤشرات. تم تحديد وتدوين مفصل الكابلات على ارتفاع 270 متر.
الموقع المسبق:ضغط الجهد النبضي 6kV على الكابل المعيب، مما أدى إلى تشغيل التفجير المتحكم به. التقط XHGG-502 كل من أشكال موجات النبض منخفضة الجهد و عالية الجهد،تظهر مسافة خطأين:120 مترو170 متر.
تحديد الدقة:تمت زيادة الجهد إلى 7kV لتحقيق إشارات تفريغ صوتية أوضح.XHDD-503 و XHDD-503Dأجهزة تحديد أخطاء الكابلات مع مزامنة صوتية مغناطيسية،مهندسونا حددوا بدقة كلتا النقطتين عن طريق تحديد الفرق الزمني الأدنى بين الإشارات الكهرومغناطيسية والصوتيةكلاهما تم تحديدهما للتنقيب

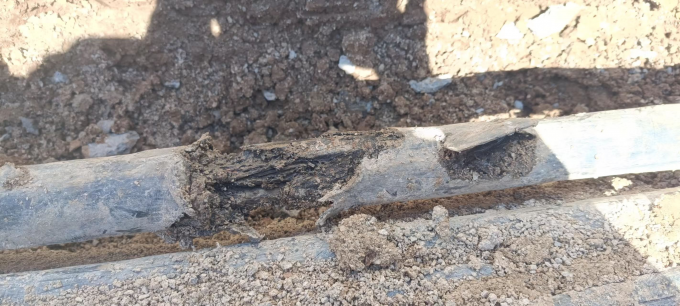

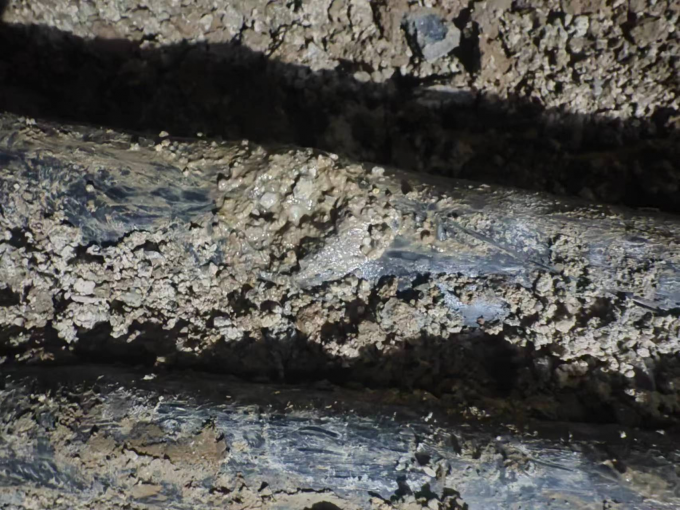

تأكيد الحفر:الحفر المستهدف في المواقع المميزة أكدت موقع الخطأالانحراف أقل من 0.1m.

On-site wiring: HV pulse generator connected to faulty cable for discharge testing

نتائج المشروع

النتيجة	تفاصيل
العيوب المكتشفة	2(120m و 170m المواقع)
تحديد الدقة	<0.1m(التزامن الصوتي المغناطيسي)
المدة الإجمالية	الانتهاء في نفس اليوم (التجارب في الموقع إلى تحديد النهائي)
نطاق الحفر	الحد الأدنى فقط اثنين من المراكز المعلنة
سجل السلامة	لا حوادث، لا حفرة زائفة، لا إصابات

الاستنتاج

يوضح هذا المشروع قدرات XZH TEST الشاملة على تحديد خطأ الكابلات في بيئات الحرم الجامعي الحساسة للوقت.المنهجية من أربع مراحل من اختبار العزل من خلال الموقع المسبق الخام إلى تحديد الدقة الصوتية المغناطيسيةسلسلة XHDD-503- توفير موقع دقيق وفعال للخطأ مع الحد الأدنى من الاضطرابات.الاستخدام المزدوج لمؤشرات XHDD-503 و XHDD-503D في موقعين مستقلين للخطأ أكد على موثوقية الجهاز في حالات معقدةمع تحديد موقع في نفس اليوم ودقة أقل من 0.1m، كانت المدرسة قادرة على استعادة الطاقة بسرعة مع الحفاظ على سلامة البنية التحتية للحرم الجامعي.
