طرق اختبار حماية المرحلات: ضمان سلامة وموثوقية أنظمة الطاقة

مقدمة

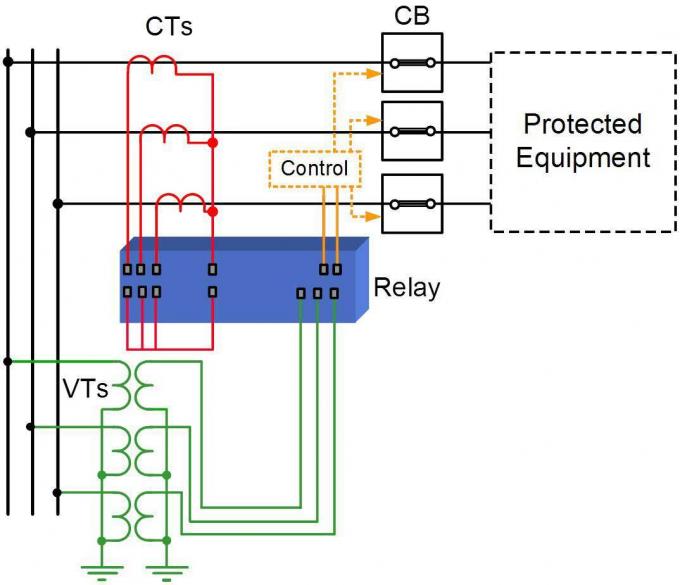

رلايات الحماية حاسمة للعمل الآمن لنظم الطاقة الكهربائية.علاقات التردد والمرحلة وبدء تشغيل مفكّك الدوائر عند اكتشاف ظروف غير طبيعيةالاختبار المنتظم يثبت أن نظام الحماية يعمل بشكل صحيح عند الحاجة ويظل مستقراً أثناء التشغيل العادي.

1لماذا اختبار حماية الوساطة مهم

يُساعد اختبار الإرسال في التحقق من إعدادات الحماية وقيم التقاط والتشغيل ووقت التشغيل ومنطق التشغيل واتصالات الإخراج ودوائر التحكم والتنسيق بين أجهزة الحماية.الاختبار مهم بشكل خاص أثناء التشغيل، بعد تغييرات إعدادات الحماية، وخلال الصيانة المقررة.

2أساليب الاختبار الرئيسية لحماية الإرسال

اختبارات مختلفة تحقق أجزاء مختلفة من نظام الحماية. النطاق المناسب يعتمد على نوع المرور، وظيفة الحماية، مستوى الجهد في النظام،متطلبات الشركة المصنعة والمعايير المعمول بها.

2.1 اختبار الحقن الثانوي

يطبق الحقن الثانوي إشارات التيار والجهد الخاضعة للسيطرة مباشرة على مدخلات المرور. يمكن لمعدات الاختبار محاكاة الظروف العادية والعيوب دون تطبيق جهد النظام الأساسي.هذه الطريقة يمكن التحقق من قيم التقاط، خصائص التشغيل، التوقيت، استجابة المرحلة ومخرجات الرحلة.

2.2 اختبار وظيفي ومنطقي

الاختبار الوظيفي يثبت تسلسل الحماية الكامل. يجب أن ينتج خطأ محاكاة تشغيل عنصر الحماية المتوقع والاستجابة المنطقية والإنذار ومخرجات الطرد.هذا مهم لأن الإعدادات الفردية الصحيحة لا تضمن المنطق العام الصحيح.

2.3 اختبار الدوائر الخارجة والإخراج

يجب أن يتحقق الاختبار من اتصالات خروج المرور ومسار الخروج إلى مفك الدوائر. يمكن أن تؤكد أن الخروج الصحيح يعمل، إشارات الخروج تصل إلى الدائرة المقصودة،القفلات والمنطق يعمل بشكل صحيح، وتولد أوامر إطلاق المقطع كما هو مصمم.

2.4 التحقق من مدخلات التيار والجهد

يمكن أن تسبب اتصالات CT أو VT غير صحيحة إشارات إرسال غير دقيقة. يتحقق التحقق من المدخل من الحجم وعلاقة المراحل والقطبية وتعيين القناة.هذا مهم بشكل خاص للاتجاهوظائف الحماية المختلفة والمسافة وغيرها من وظائف الحماية الحساسة للمرحلة.

3.

يمكن أن يحدد الاختبار إعدادات غير صحيحة ، أخطاء سلكية CT / VT أو قطبية ، تسلسل المراحل غير الصحيح ، المدخلات الفاشلة أو المتحركة ، أخطاء التكوين المنطقي ، وقت التشغيل غير الطبيعي ،مشاكل في الاتصال بالخارج وأخطاء في سلك الدائرة.

4. سير العمل الموصى به لاختبار الإرسال

1. مراجعة رسومات الحماية، وإعدادات المرور، وسجلات الاختبار السابقة وملفات التكوين.
2. تفقدوا الإرسال وتحققوا من الأسلاك
3. تأكيد إدخال CT/VT وتعيينات القطبية.
4. تحقق من الإعدادات مقابل نظام الحماية المعتمد.
5. قم بإجراء اختبارات الحقن الثانوية
6. تحقق من خصائص الحماية ووقت التشغيل.
7. اختبر المنطق، الإنذارات، اتصالات الإخراج و دوائر التشغيل.
8. مقارنة النتائج مع القيم المتوقعة.
9. سجل النتائج واستكشاف الانحرافات الكبيرة

5متى يجب اختبار مراسلات الحماية؟

يتم إجراء اختبار الإرسال عادة أثناء التشغيل وبعد استبدال الإرسال أو تغييرات الإعداد أو تعديلات كبيرة على النظام أو الصيانة المتعلقة بالحماية.يمكن أن تؤكد الاختبارات الدورية أيضاً على الموثوقية على المدى الطويليجب أن تأخذ الفواصل في الاعتبار نوع الإرسال ، وحساسية النظام ، وبيئة التشغيل ، وتوصيات الشركة المصنعة ، وسياسة الصيانة والمعايير المعمول بها.

6اختيار معدات اختبار الإرسال

يمكن لمجموعات اختبار الإرسال الحديثة توليد مخرجات للتيار والجهد المتحكم بها وقياس استجابة الإرسال بدقة. وتشمل الميزات المفيدة قنوات التيار والجهد المتعددة ،قياس توقيت دقيق، تسلسلات الاختبار القابلة للبرمجة ، تشغيل الاضطرابات ، التقييم التلقائي ، تخزين البيانات وتوليد التقارير.

مقدمة المنتج: XHJB666 معايير حماية رله 6 مراحل

The XHJB666 Microcomputer Relay Protection Calibrator is a state-of-the-art 6-phase voltage and 6-phase current test instrument built on a high-performance embedded industrial control computer with an 8شاشة LCD ملونة TFT بقيمة 0.4 بوصة. على عكس المعايير التقليدية ذات المراحل الثلاثة المقتصرة على اختبار التيار الزائد الأساسي والمسافة ، تدعم الهندسة المعمارية ذات المراحل الستة جميع التكوينات القياسية ،بما في ذلك 4 فولتات و 3 تيارات، 6 الجهد، 6 التيار، و 12 وضع الخروج مرحلة، مما يتيح اختبار شامل من أكثر أنظمة الحماية الحديثة تعقيدًا: حماية التفاضل المحول، حماية التفاضل الحافلة،حماية المولد، وحماية خط التفاضل مع أنظمة المساعدة في الاتصال.

الخصائص الرئيسية

• الهندسة المعمارية للجهد الستي المراحل + التيار الستي المراحل التي تدعم تكوينات 4V3I و 6V و 6I و 12 مرحلة لاختبار جميع أنظمة الحماية.
• مكبر طاقة خطي وحداتي عالية الدقة يسيطر عليه DSP يزيل ضوضاء التبديل لأشكال موجات الاختبار النظيفة الخالية من التشوه.
• القدرة المتوازية للتيار العالي: الخروج المتوازي 6-المرحلة يوفر 0 ′′180A لاختبار التيار العالي الفوري.
• نطاق التردد الواسع 0 ∼ 1000 هرتز مع التوليف الهارموني حتى النظام العشرين للتحقق من الاحتواء الهارموني والفلتر.
• مدخلات رقمية من 10 قنوات مع التعرف الذكي على الاتصالات الجافة والاتصالات المحتملة من 250 فولت ؛ خروج رقمي من 8 قنوات مع دقة وقت 0.1ms.
• مخرج مستقيم مستقل 110 فولت و 220 فولت قابل للتعديل لتشغيل الدوائر الإنتقالية في الموقع.
• وحدات برمجيات الاختبار الآلي للفحص الإعدادية للمركبات، وإعادة تشغيل الأخطاء، وتخزين البيانات في الوقت الحقيقي، وعرض متجه، وطبع التقارير.
• عامل شكل مضغوط 480 × 360 × 200 ملم في 19 كجم للتنفيذ المحمول في الميدان ، مع بدء تشغيل قوي ، وحماية الأجهزة ، وقفل الإخراج للعمل الآمن.

المواصفات التقنية الرئيسية

الاستنتاج

اختبار حماية الإرسال هو جزء أساسي من تشغيل وصيانة نظام الطاقة. يعتمد نظام حماية موثوق عليه على الإعدادات الصحيحة، المدخلات الدقيقة، المنطق،اتصالات الإخراج و دوائر التشغيلمن خلال الجمع بين اختبارات الدوائر الثانوية للحقن، الوظيفية، المدخلة، المنطقية والطريق، يمكن للمهندسين تحديد المشاكل قبل أن تؤدي إلى تشغيل غير صحيح للحماية.برنامج اختبار منظم يدعم محطات فرعية أكثر أماناً، إزالة الأخطاء الموثوقة، والحد من تلف المعدات وتحسين استمرارية نظام الطاقة.
